带不合格品拒收功能的在线检重输送设备

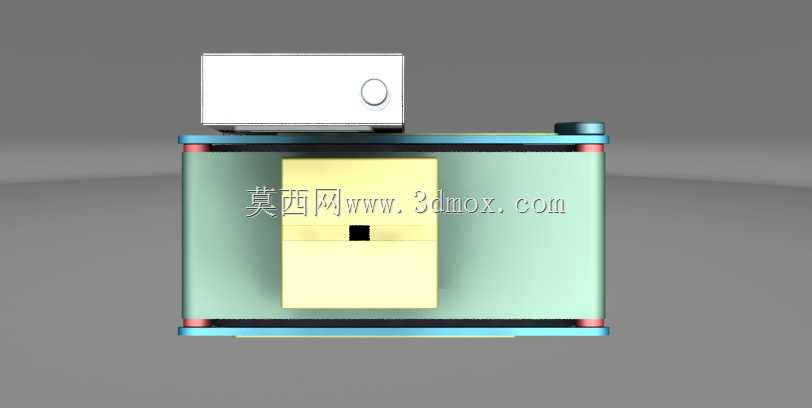

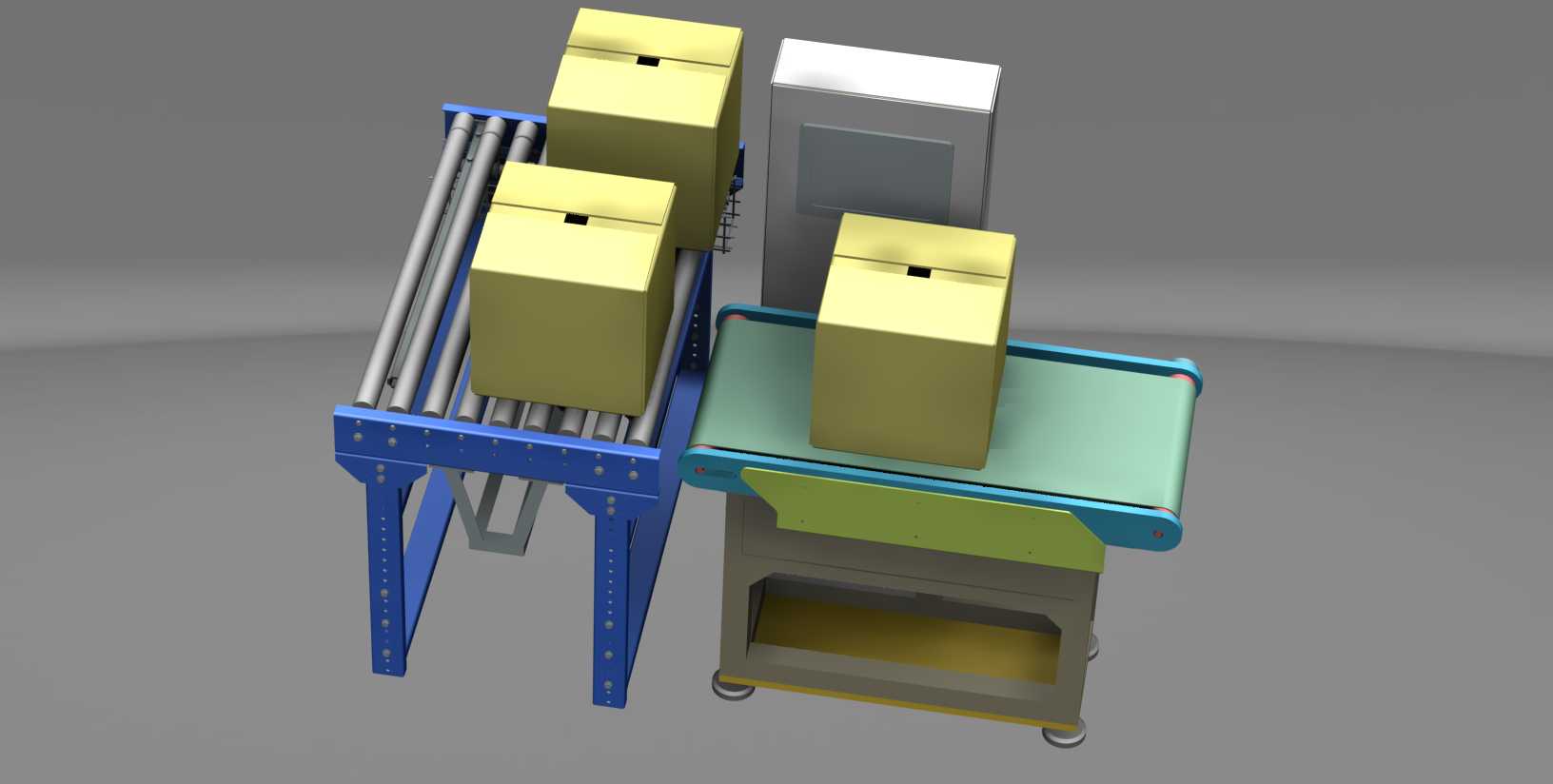

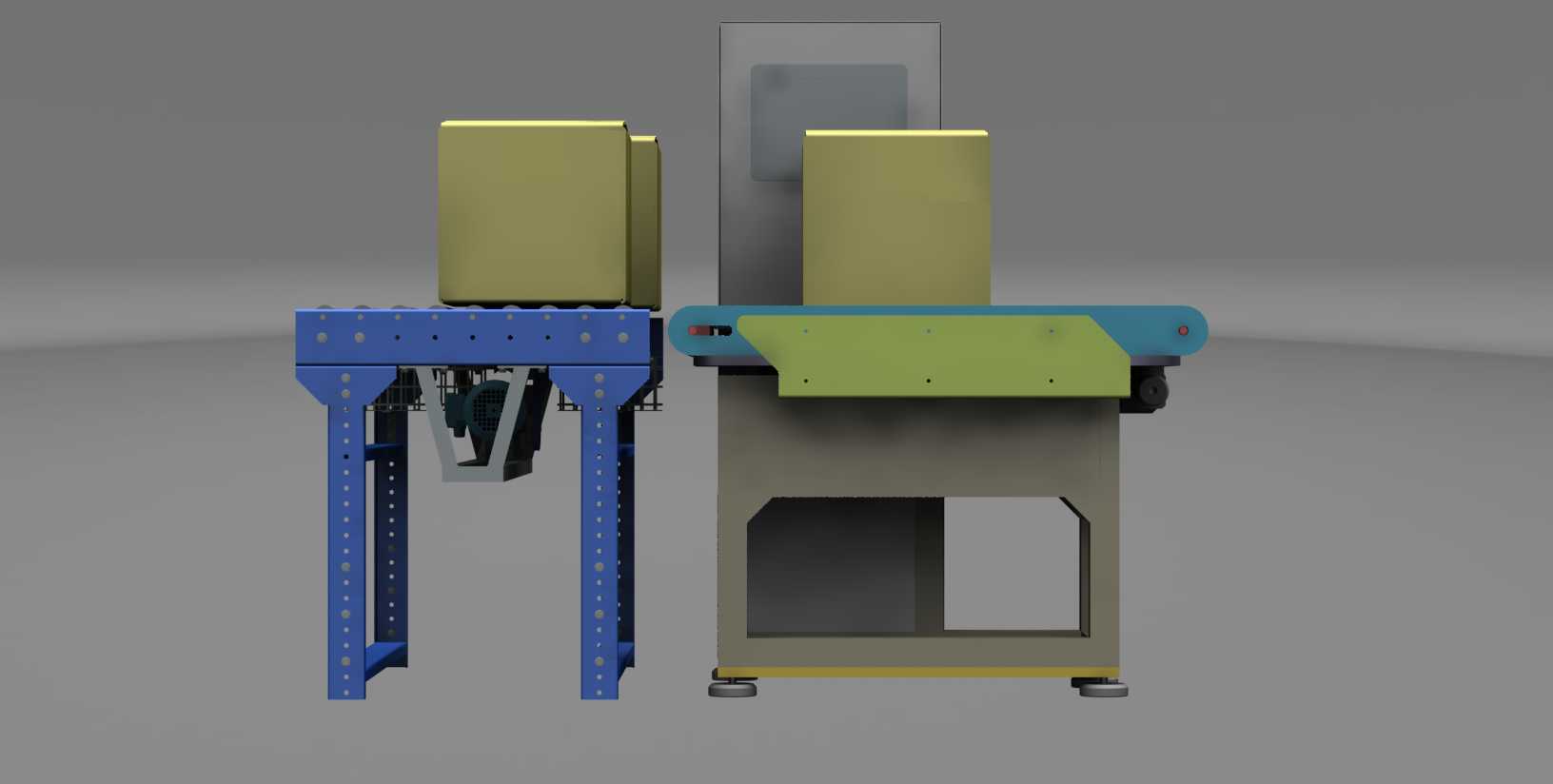

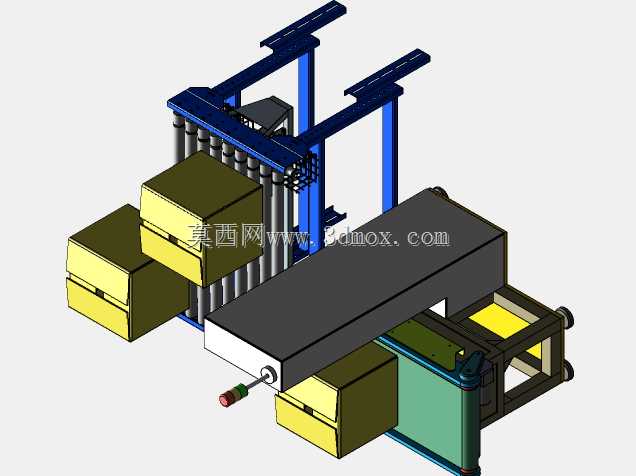

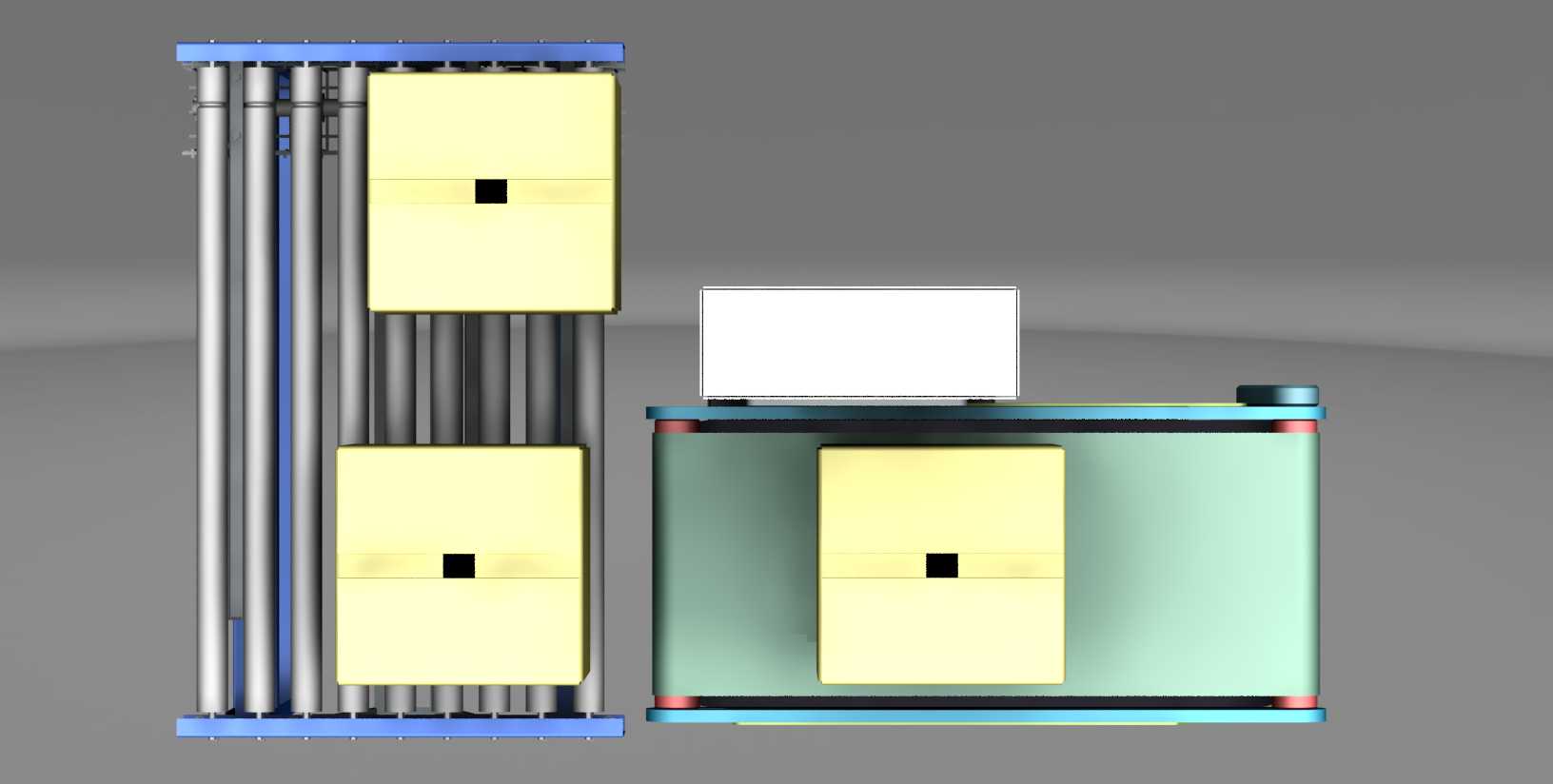

该设备主要应用于包装食品、日化用品、医药制品等行业的成品包装生产线末端环节，部署在装箱工序之后、码垛或入库工序之前的输送链路中，承担在线动态重量核验、不合格品自动剔除的核心功能，可有效避免缺件、漏装、重量超差的不合格产品流入下游流通环节，帮助生产企业把控成品出厂质量，减少客诉与品牌信誉损失，同时替代传统人工抽检的作业模式，大幅提升产线检测效率与检测准确率，适配连续化、高速化的批量生产节奏。整套设备由两段输送单元、重量检测单元、控制单元、不合格品拒收单元四个核心部分组成，前段采用蓝色框架的滚筒输送结构，负责承接上游产线输送过来的已装箱成品，将箱体平稳导入重量检测工位，滚筒输送的间隙设计可避免输送结构自身重量干扰检测精度，同时滚筒的滚动摩擦阻力小，不会对箱体输送造成卡顿；中段衔接浅绿色皮带的重量检测输送台，该台体下方集成高精度称重传感器，当箱体完全进入检测台皮带范围时，传感器会实时采集箱体的动态重量数据，传输至旁侧的立式控制机柜，机柜内置数据处理模块与人机交互界面，可预设合格产品的重量上下限阈值，实时显示当前检测重量、合格计数、不合格计数等运行数据，方便现场操作人员快速调整参数、查看设备运行状态；后段集成拒收机构，当控制单元判定当前箱体重量不符合预设阈值时，会触发拒收机构动作，将不合格箱体从输送线侧方推出至不合格品收集区域，合格箱体则顺着输送线继续流向下游工序。设计过程中充分考虑了产线对接的通用性，两段输送台的高度保持一致，可直接与多数常规包装产线的输送高度匹配，无需额外做高度转接改造；设备底部配置可调脚杯与脚轮，既可以在安装时调整设备水平度，保证称重传感器的检测精度不受地面不平的影响，也方便设备移位、调整产线布局；控制机柜独立布置在检测台侧方，与输送主体保持合理间距，避免输送振动影响控制元件的运行稳定性，同时人机界面朝向操作人员常站立的操作侧，方便日常参数设置与状态查看。设备整体采用模块化设计思路，各功能单元可根据实际产线需求做灵活调整，比如可更换不同推力的拒收执行机构适配不同重量的箱体，也可调整输送段长度适配不同的产线安装空间，整体结构紧凑，占地面积小，不需要对现有产线做大规模改造即可快速部署投用，适配多规格箱体的在线检重需求。
