带侧部工位多段式皮带运输机结构设计

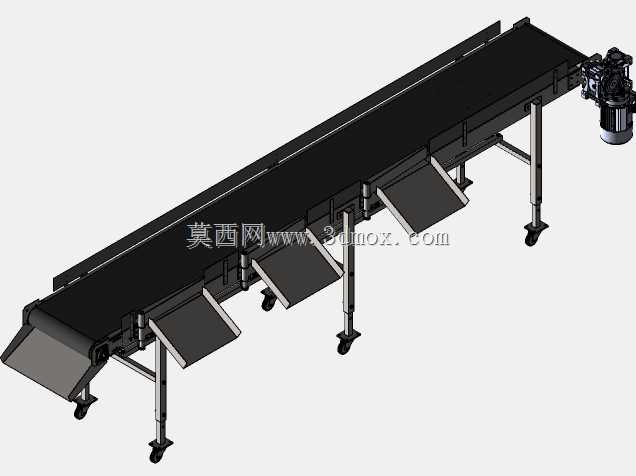

这款带侧部工位的多段式皮带运输机，主要面向生产车间工序间物料流转、轻型工件分拣输送、装配线旁物料补给这类场景设计，能够适配电子组装、轻工产品包装、小型零部件加工等多类生产环境的输送需求，解决传统直线输送机无法兼顾沿线工位取放料、长距离输送时物料落点单一的问题。设备整体采用长条形卧式布局，主输送架体采用型材拼接结构，底部配置可调节支撑脚轮，既能够在车间内灵活调整布设位置，也可以通过脚轮的锁止结构固定安装位置，适配不同车间的工位排布调整需求。主输送面沿长度方向分段设置，每一段对应一个侧部操作工位，工位处设置倾斜导料板，能够将主输送线上的物料平稳导向侧方操作台，无需额外设置拨料机构即可实现物料的分路输送，减少生产线旁的辅助设备投入。设计过程中优先考虑了设备的安装适配性，架体的支撑腿采用可伸缩调节结构，能够根据对接的生产线高度调整输送面标高，适配高度在700mm到900mm区间的各类操作台、装配线对接需求，设备整体长度方向预留了拼接安装位，可根据车间实际输送距离多段拼接延长，无需重新定制整体架体。输送段的驱动端采用集中布局设计，将传动组件统一设置在架体一端，减少沿线的管线布设，日常维护时仅需在端侧即可完成传动部件的检修、皮带张紧度调整操作，降低设备的日常运维难度。侧部工位的导料结构采用可拆卸设计，可根据生产工艺需求选择安装对应位置的导料板，灵活调整物料的分路点位，适配不同批次产品的生产流转需求。架体底部的横撑结构做了加强处理，即使在满负载输送轻型工件的工况下，也不会出现架体形变、输送面跑偏的问题，保障长时间连续运行的稳定性。设备的安装边界预留了充足的操作空间，侧部工位处预留了操作人员的站立操作空间，不会与车间其他设备产生干涉，既可以独立作为物料转运设备使用，也可以嵌入到整条生产流水线中作为工序间的输送单元，适配多品种小批量的柔性生产模式，帮助生产环节减少物料搬运的人工投入，提升工序间的物料流转效率。
