Prorunner Mk3立式垂直物料输送设备

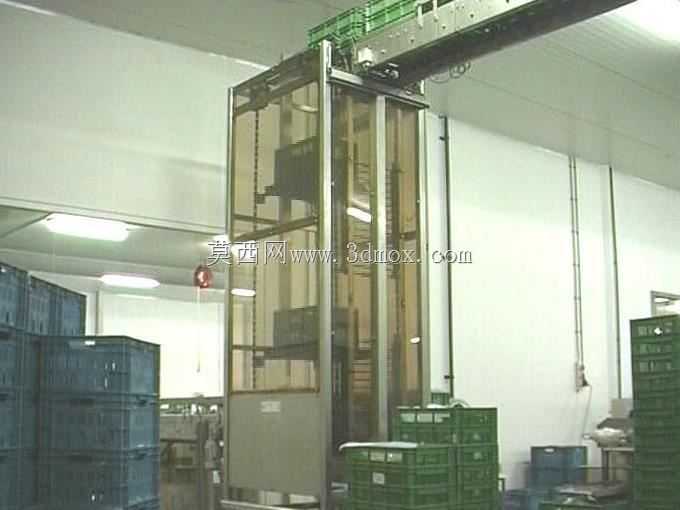

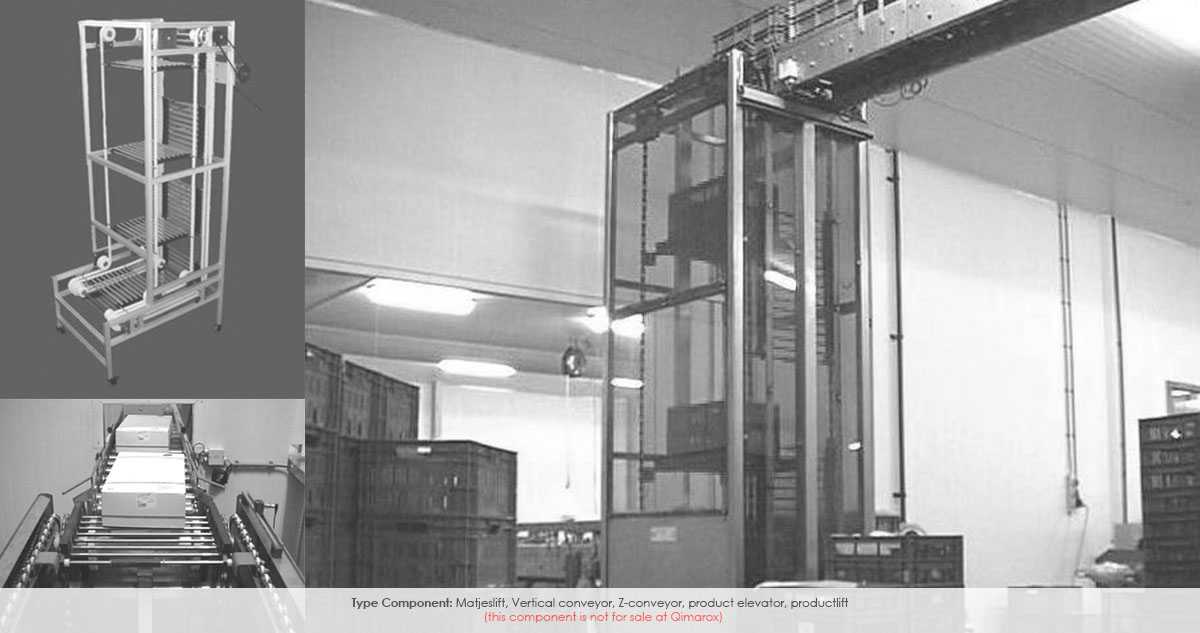

这款垂直输送设备主要面向生产车间、仓储物流中心的多层物料转运场景，可衔接不同楼层的平面输送线，完成箱装、袋装等规整包装货物的垂直层间转移，在电商仓储分拣、快消品生产包装、汽配零部件周转等场景中，能够替代人工搬运完成不同高度工位间的物料传递，打通平面输送线的高度差壁垒，实现物料输送链路的全自动化衔接，减少人工跨层搬运的劳动强度，同时规避人工搬运过程中出现的物料磕碰、跌落损耗问题。

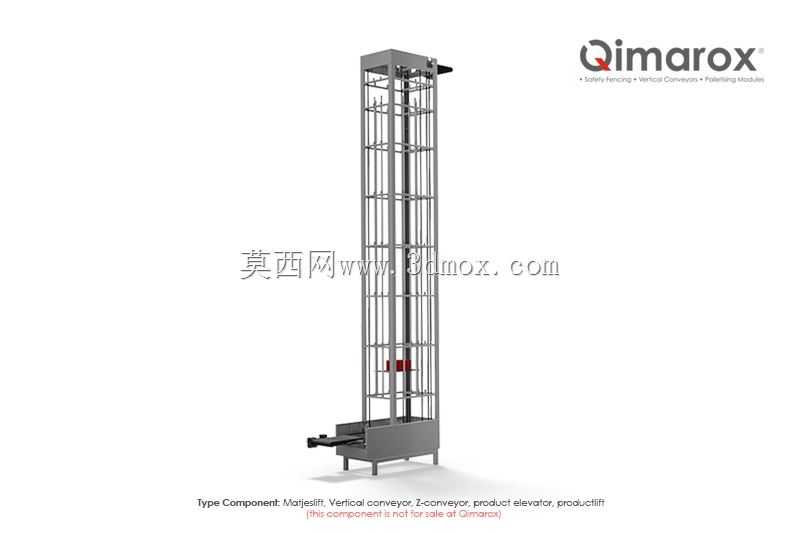

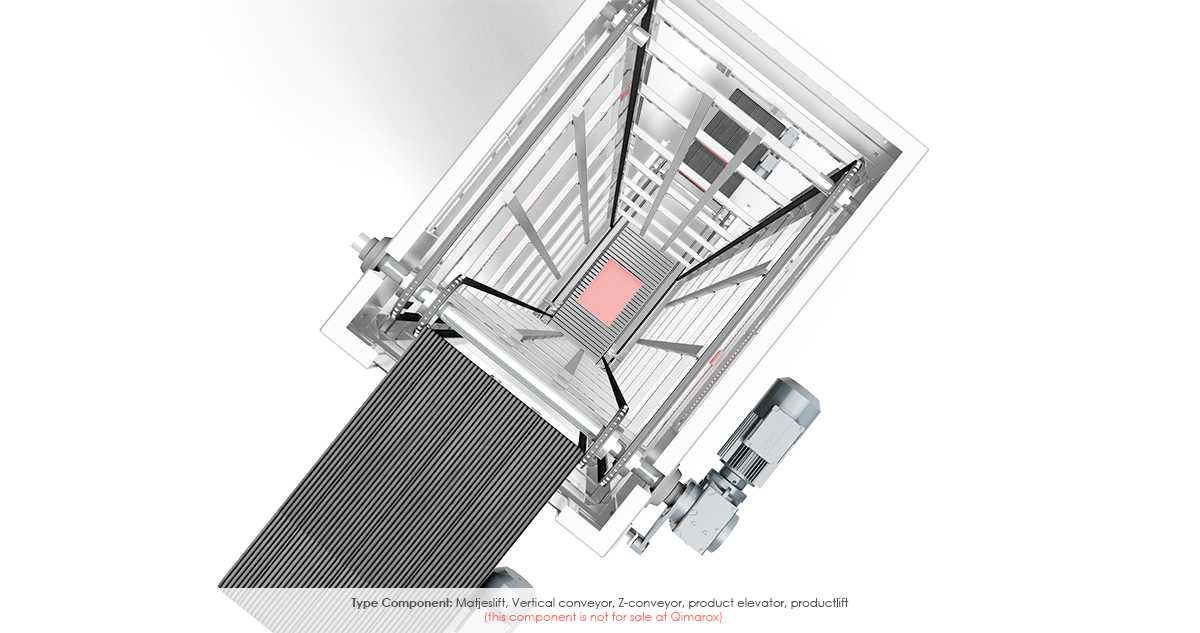

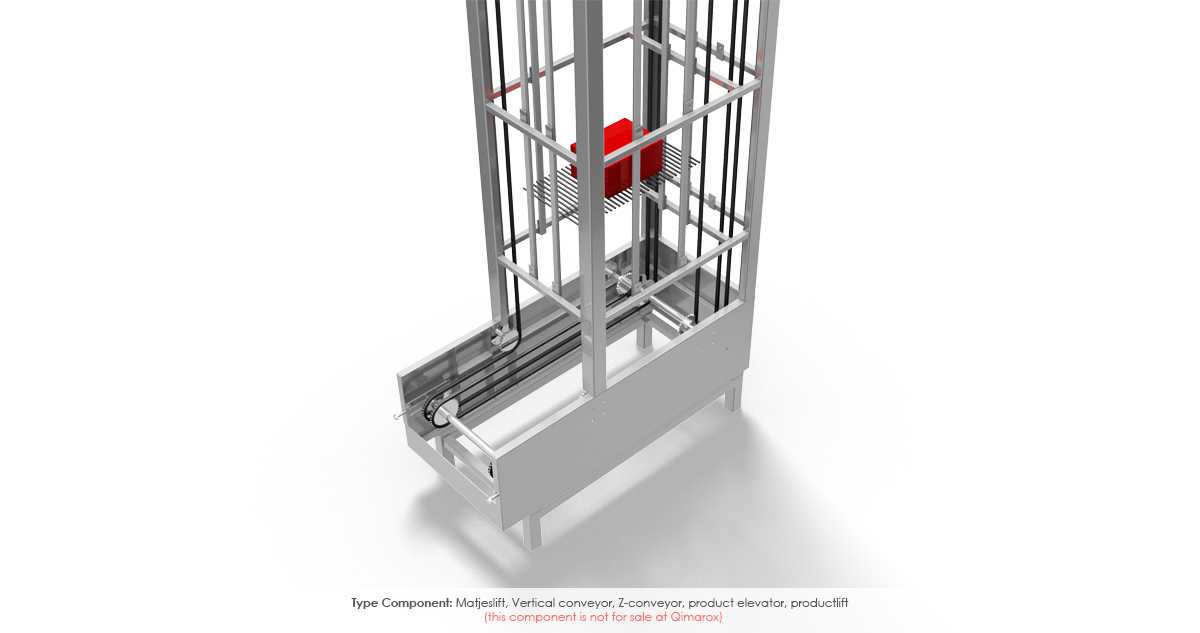

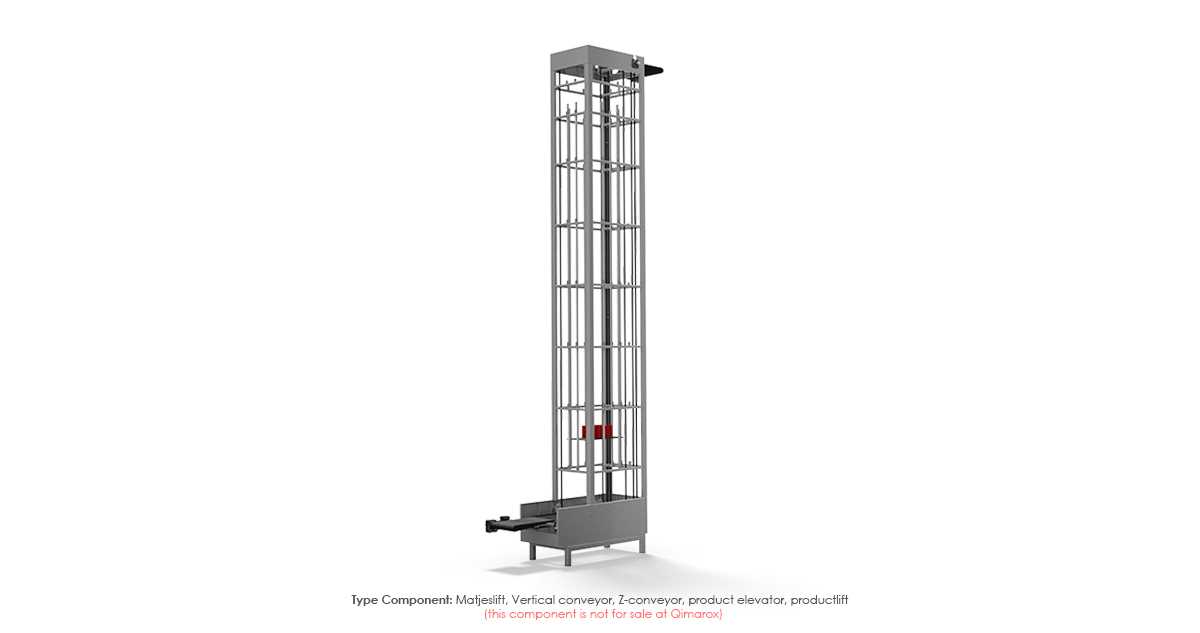

设备采用立式塔架结构作为主体承载框架，框架采用型材拼接形成笼式支撑结构，整体结构刚性充足，可承受连续作业下的动态载荷，底部设置落地安装支座，可直接通过膨胀螺栓固定在平整的混凝土地面上，安装时需预留设备周边的操作维护空间，侧面预留检修通道宽度不小于六百毫米，顶部与上层楼板或输送线衔接处需预留两百毫米的调整间隙，适配不同现场的安装高度差。设备的输送执行部件采用皮带承载结构，载料平台沿塔架内部的垂直导轨做往复升降运动，进料端设置在设备下部侧方，可直接对接地面平面输送线，待输送物料从进料端进入载料平台后，平台沿导轨垂直上升至指定高度层，再将物料推送至对应高度的出料输送线，完成单次垂直输送循环。

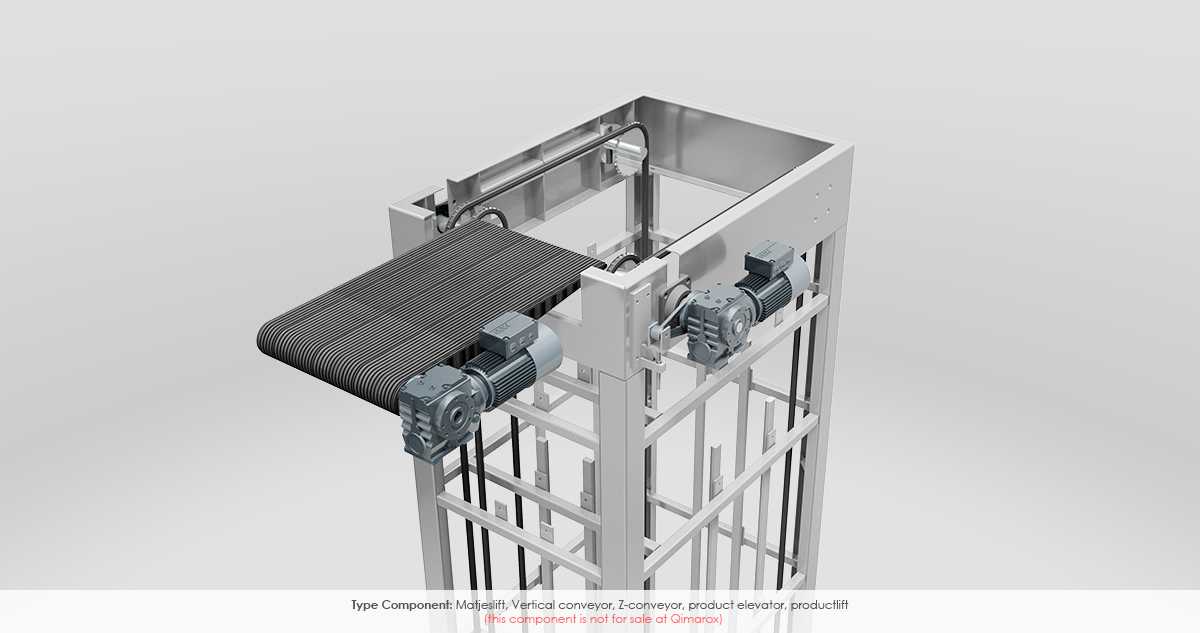

从设计思路来看，这款设备采用模块化的拼接设计思路，塔架的标准节段可根据现场实际需要的提升高度进行组合搭配，无需针对不同层高单独定制整体框架，能够适配三米到十二米范围内的不同层间提升需求，载料平台的尺寸可根据常规输送的物料外包装尺寸进行适配调整，可承载单重不超过五十千克的规整包装物料。设备的驱动单元布置在塔架顶部，通过传动构件带动载料平台平稳升降，运行过程中导轨的导向结构可避免载料平台出现横向晃动，保证输送过程中物料放置平稳，不会出现偏移滑落的问题。设备下部的进料端和上部的出料端都设置了衔接接口，可直接与不同类型的平面皮带输送机、滚筒输送机进行对接，无需额外定制转接结构，能够快速融入现有物料输送系统中，降低现场改造的施工难度。笼式框架的侧面预留了防护网安装位，现场安装时可加装防护网，避免运行过程中人员意外接触运动部件，提升设备作业的安全系数，同时框架的型材上预留了传感器安装槽位，可根据实际使用需求加装到位检测、物料检测等传感元件，实现输送过程的全自动信号交互，无需人工值守操作。
