刚性法兰联轴器传动连接结构

法兰联轴器是机械传动系统中应用极为广泛的刚性轴系连接部件，核心作用是实现两根同轴布置传动轴的刚性固连，在传动过程中稳定传递旋转扭矩与运动，保障动力输出端与负载端的转速完全同步，无相对回转间隙。这类联轴器常应用在对中精度良好、运转平稳无强烈冲击的传动场景中，比如常规工业输送线的驱动轴连接、中小型水泵与驱动电机的轴系对接、风机设备的动力传递、普通机床进给传动单元的轴连接等工况，在载荷平稳、轴系对中偏差极小的传动链路中能长期稳定运行，无需频繁维护调整。

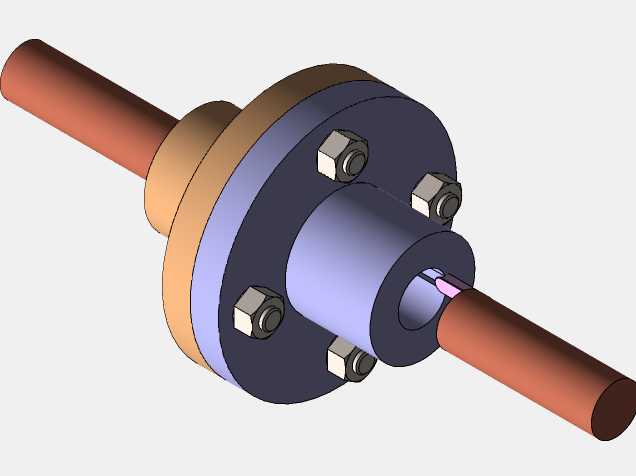

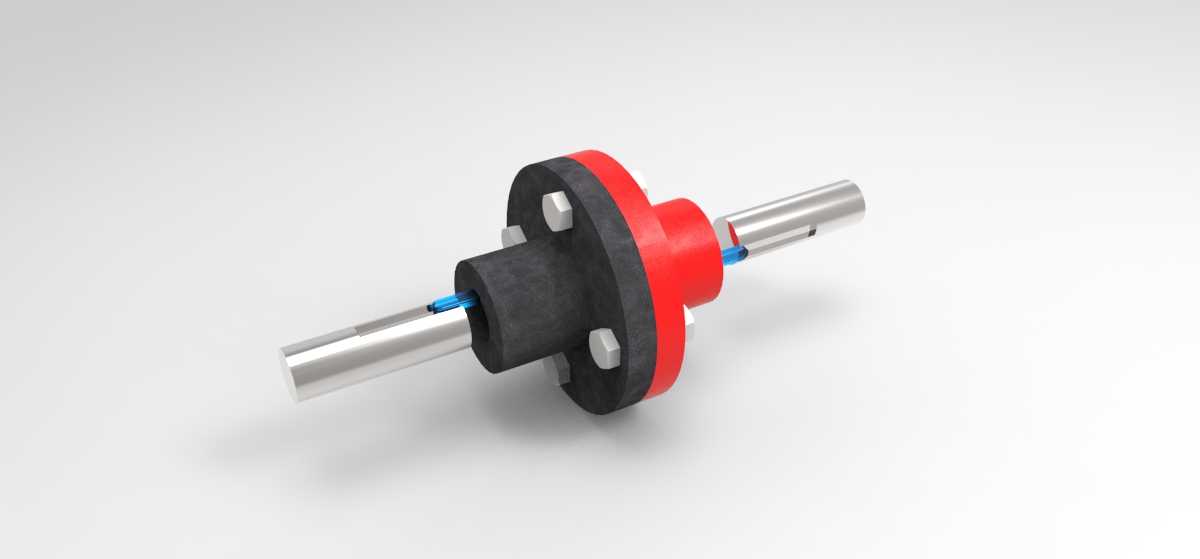

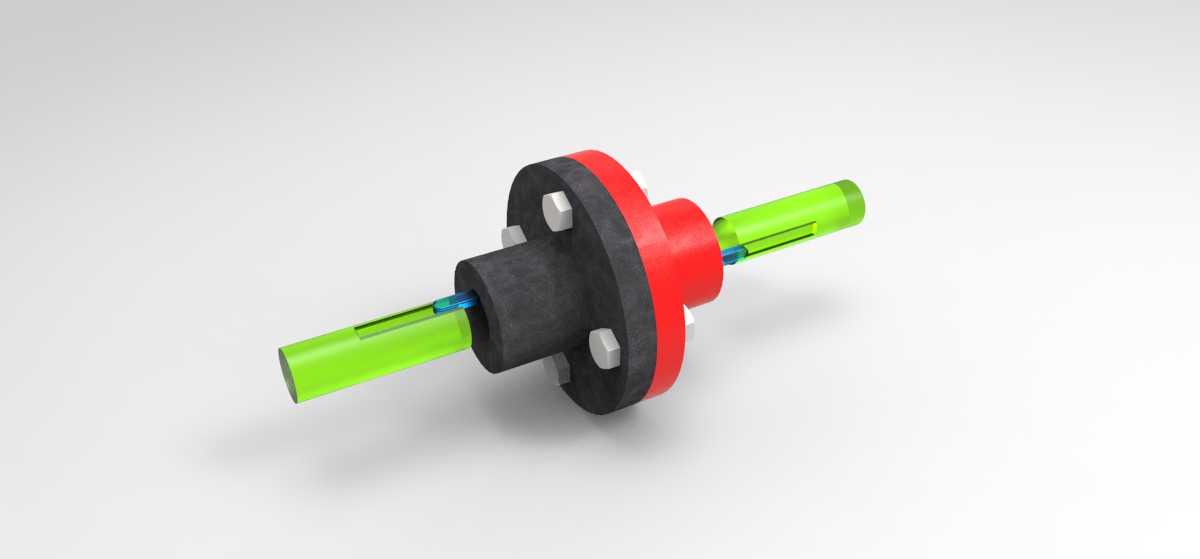

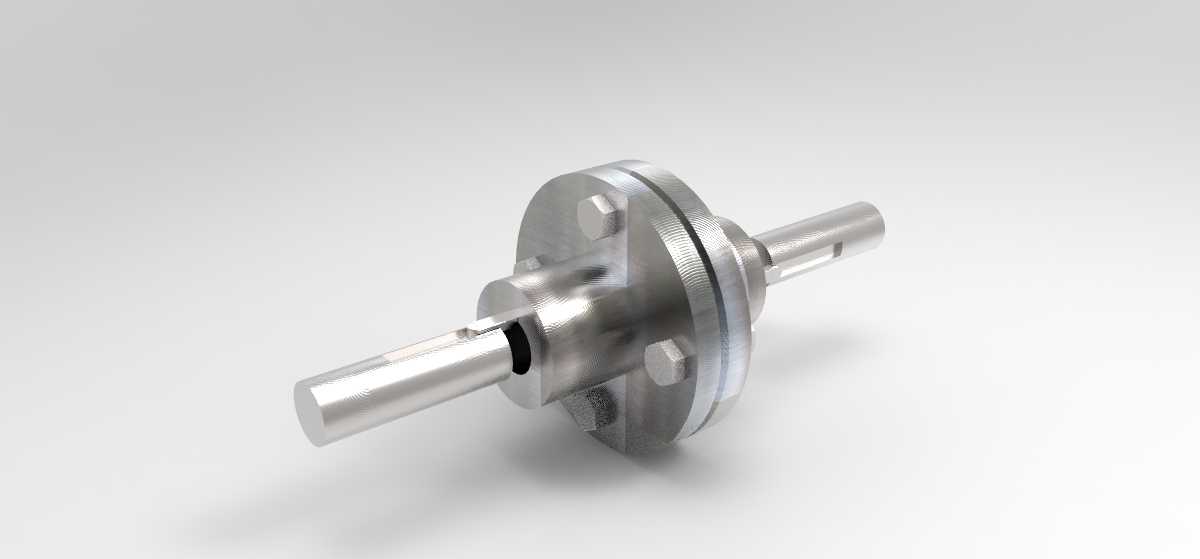

该联轴器的核心结构由一对带凸缘的对接法兰盘、连接螺栓、轴端锁紧件组成，两个法兰盘分别通过键连接与轴端周向固定，依靠轴肩与锁紧结构实现轴向定位，对接面加工有精准的定位止口，保障两轴安装后的同轴度公差控制在极小范围内，法兰盘沿圆周均匀布置螺栓通孔，穿入高强度螺栓后将两个法兰盘牢牢压紧，依靠法兰结合面的摩擦力与螺栓的抗剪切能力共同传递工作扭矩。

在设计层面，这类刚性法兰联轴器首先要匹配所连接轴的轴径尺寸，预留标准键槽安装位置，法兰盘的外径尺寸根据额定传递扭矩计算确定，螺栓的数量、规格与分布圆周直径需经过强度校核，确保在额定载荷甚至短时过载工况下，螺栓不会发生剪切断裂、法兰结合面不会出现相对滑移。法兰盘的厚度需兼顾结构刚性与安装空间，止口的配合公差选用过渡配合等级，既保障安装时的定位精度，又不会造成装配困难。

安装过程中需严格控制两轴的径向偏移与角向偏差，由于该类联轴器属于刚性连接结构，不具备偏差补偿能力，若安装对中误差超出允许范围，运转过程中会在轴、轴承与联轴器本体上产生额外的附加载荷，长期运行会引发轴系振动、轴承磨损加剧、连接螺栓疲劳断裂等故障。与挠性联轴器相比，法兰联轴器结构简单、制造成本低廉、传动扭矩大、回转无背隙，在轴系对中条件有保障的场景下，传动效率与可靠性远高于带补偿能力的挠性连接部件，同时整体结构外露无易损橡胶、弹性元件，可在高温、油污等相对恶劣的工业环境中长期使用，无需定期更换易损配件。在安装边界上，该联轴器沿轴向的占用尺寸为两个法兰盘厚度与锁紧螺母预留空间之和，径向占用尺寸为法兰盘外径，安装时需在法兰圆周预留足够的螺栓拧紧操作空间，保障装配与后期检修时工具可顺利操作。
