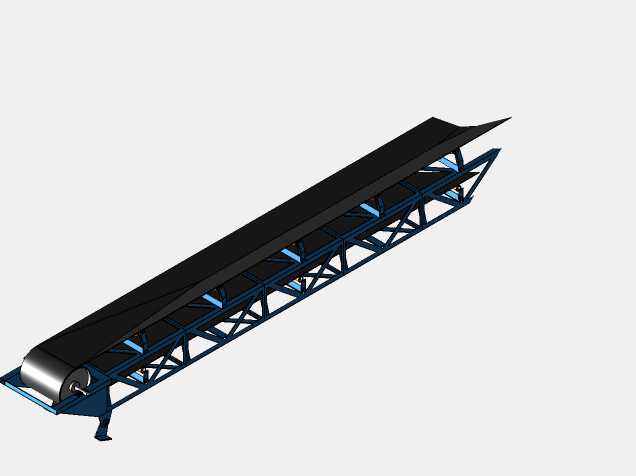

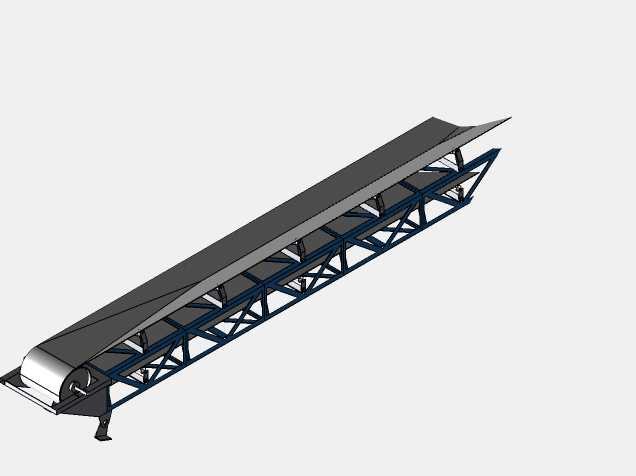

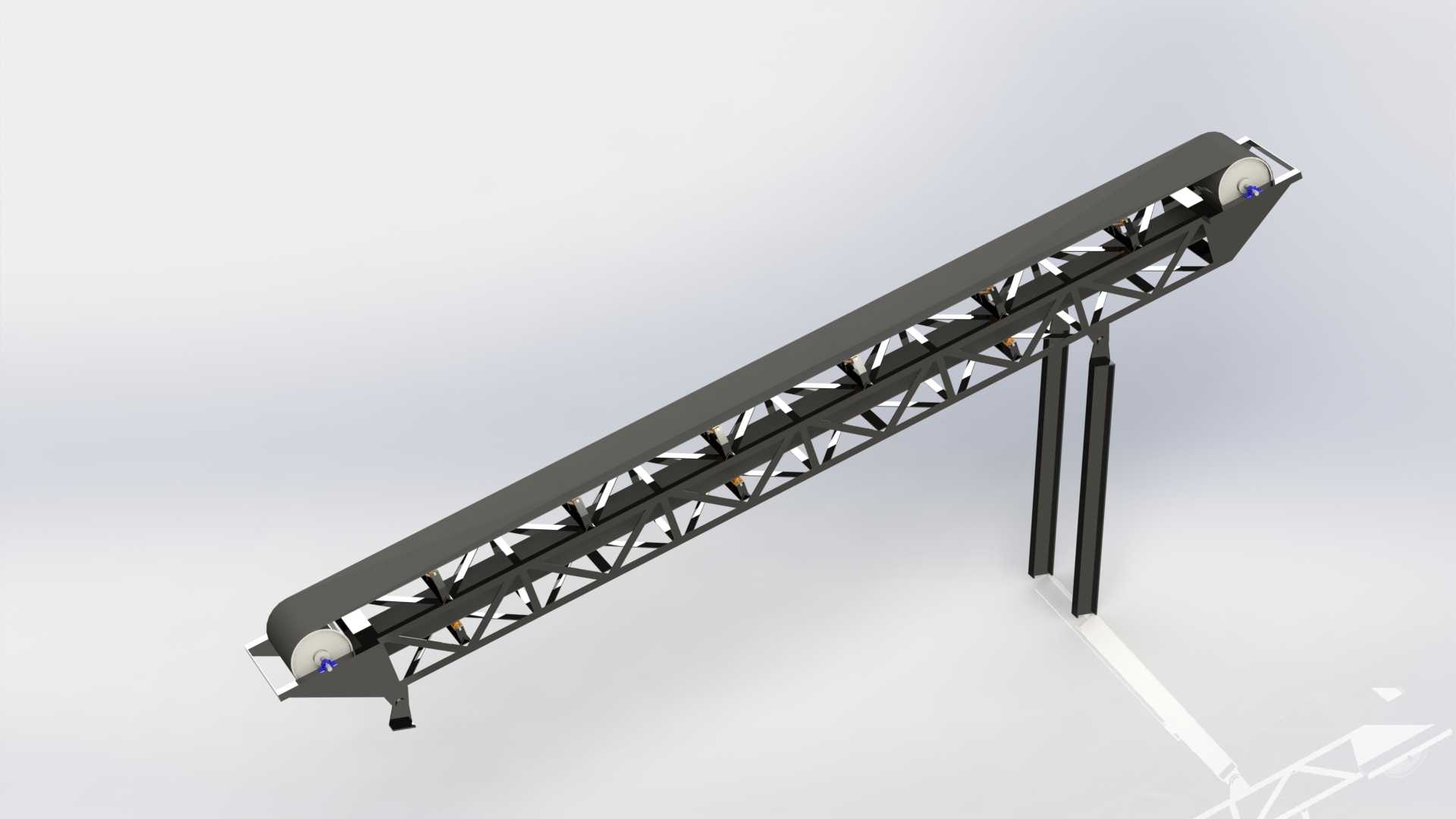

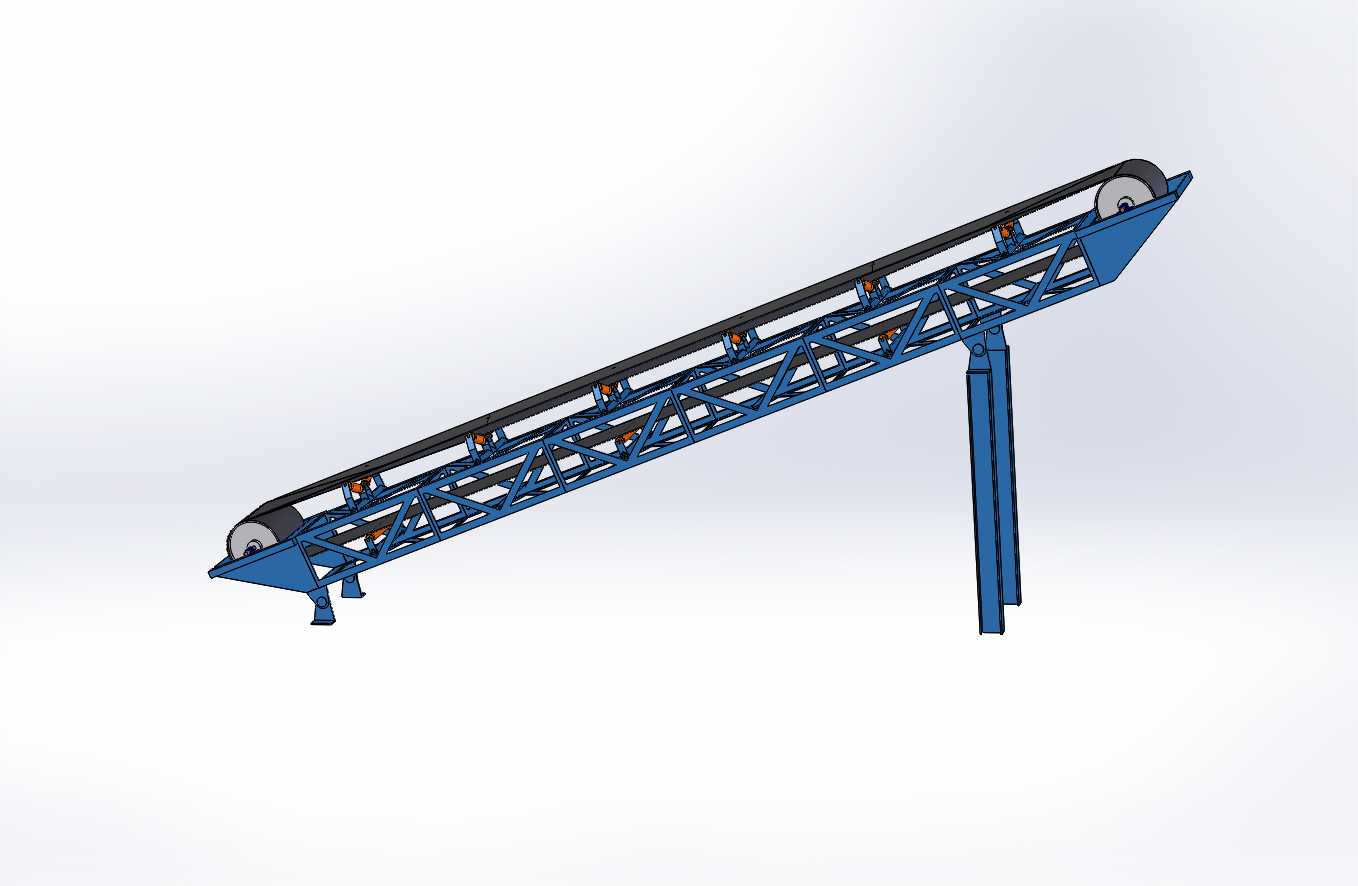

可调节倾角带式物料输送设备结构

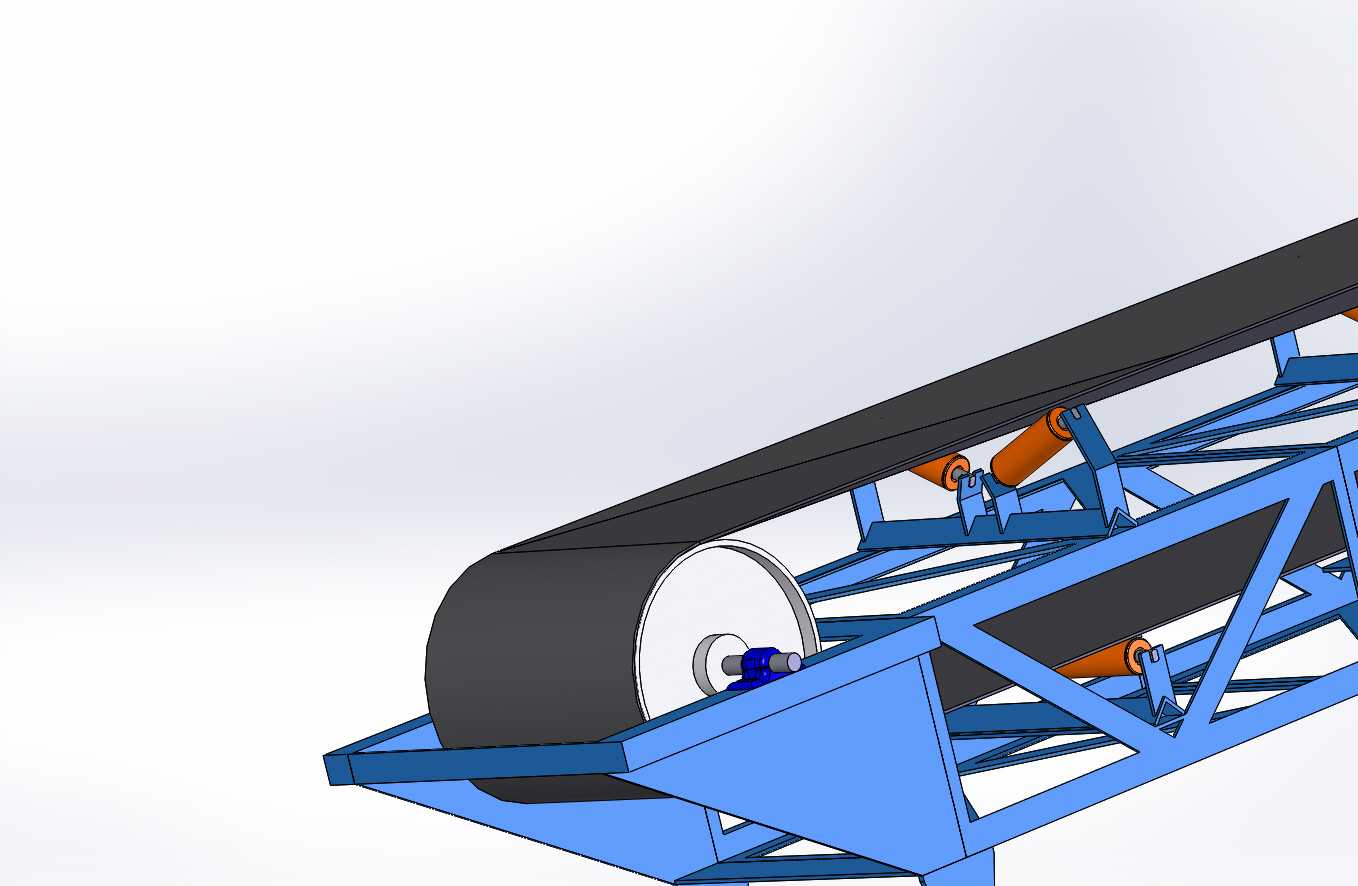

该带式输送设备主要面向散料、成件包装物的短中距离转运场景，广泛应用于矿山采掘现场的矿石转运、粮食仓储的粮包倒运、建材加工的砂石料输送、生产流水线的工序间工件传递等作业环节，可根据现场物料堆高、接料点位的高度差灵活调整输送倾角，无需额外搭建固定高度的输送支撑平台，适配复杂多变的现场作业条件。设备核心功能是依靠驱动滚筒与环形输送带之间的摩擦力带动带面运转，将放置在带面上的物料从低位进料端持续输送至高位卸料端，配套的槽型托辊组可对承载段输送带形成稳定的弧形支撑，避免散状物料在输送过程中从带面两侧撒落，回程段平行托辊则承托下侧返程的输送带，降低带面运行过程中的下垂挠度，减少运行阻力与带面异常磨损。设备的张紧调节结构布置在机架两端的滚筒安装位，可通过调节螺杆调整滚筒的轴向位置，补偿输送带长期运行后产生的塑性伸长，保证带面与滚筒之间具备足够的摩擦驱动力，避免出现打滑、跑偏等常见运行故障；机架采用桁架式焊接结构，以型钢拼接形成三角形稳定受力框架，在保证整体结构强度、承载能力的前提下尽可能降低设备自重，方便现场根据作业需求挪动设备位置，也能减少设备生产的材料消耗。从安装边界来看，该设备进料端预留了足够的接料导料槽安装空间，可对接料斗、破碎机出料口、流水线出料端等不同类型的来料装置，卸料端的滚筒位置可根据接料设备的进料口高度调整伸出长度，避免物料卸料过程中出现撒漏；设备底部的支撑脚预留了地脚螺栓安装孔，在固定工位长期作业时可通过膨胀螺栓与地面基础固定，提升设备重载运行时的稳定性，若需频繁转场作业，也可在支撑脚位置加装行走轮，配合机架上的牵引结构实现快速转场移动。整体设计充分考虑了现场作业的通用性需求，各功能部件采用模块化设计思路，托辊、滚筒、调节螺杆等易损件均采用行业通用规格尺寸，后期运维更换配件无需单独定制，可有效降低设备的全生命周期使用成本，适配多行业的常规物料输送作业需求。
