撬装式天然气脱水处理成套装置

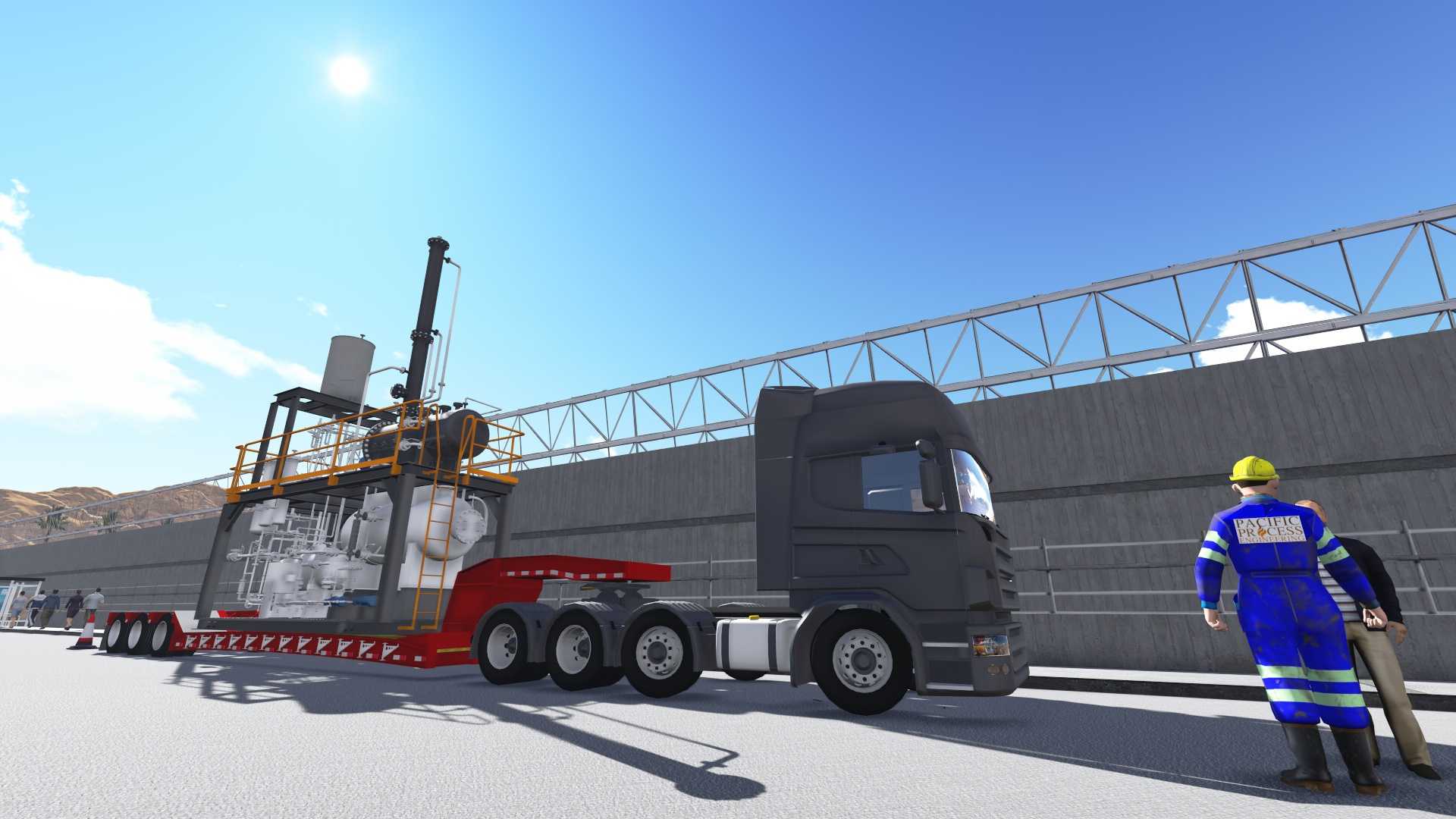

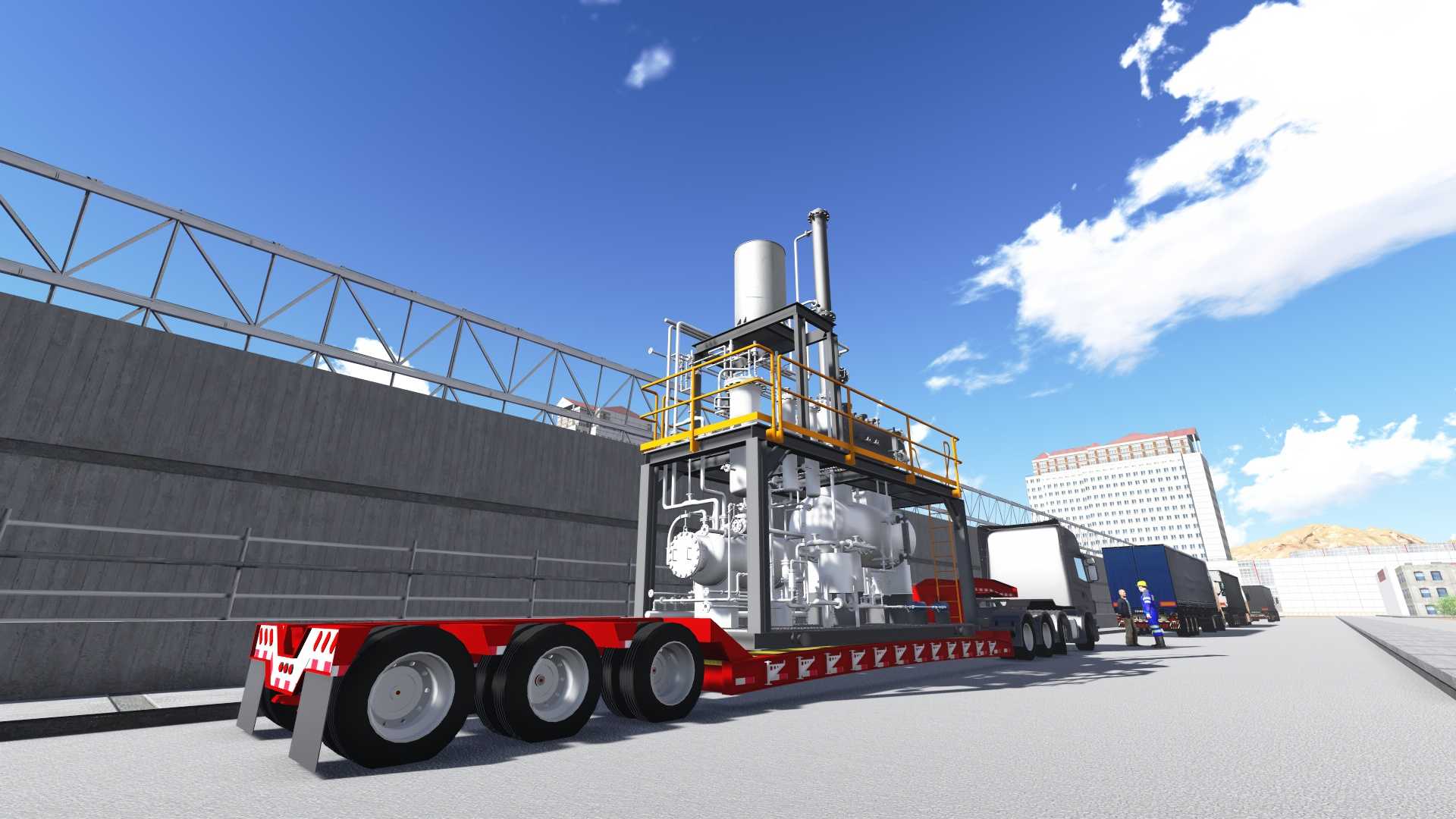

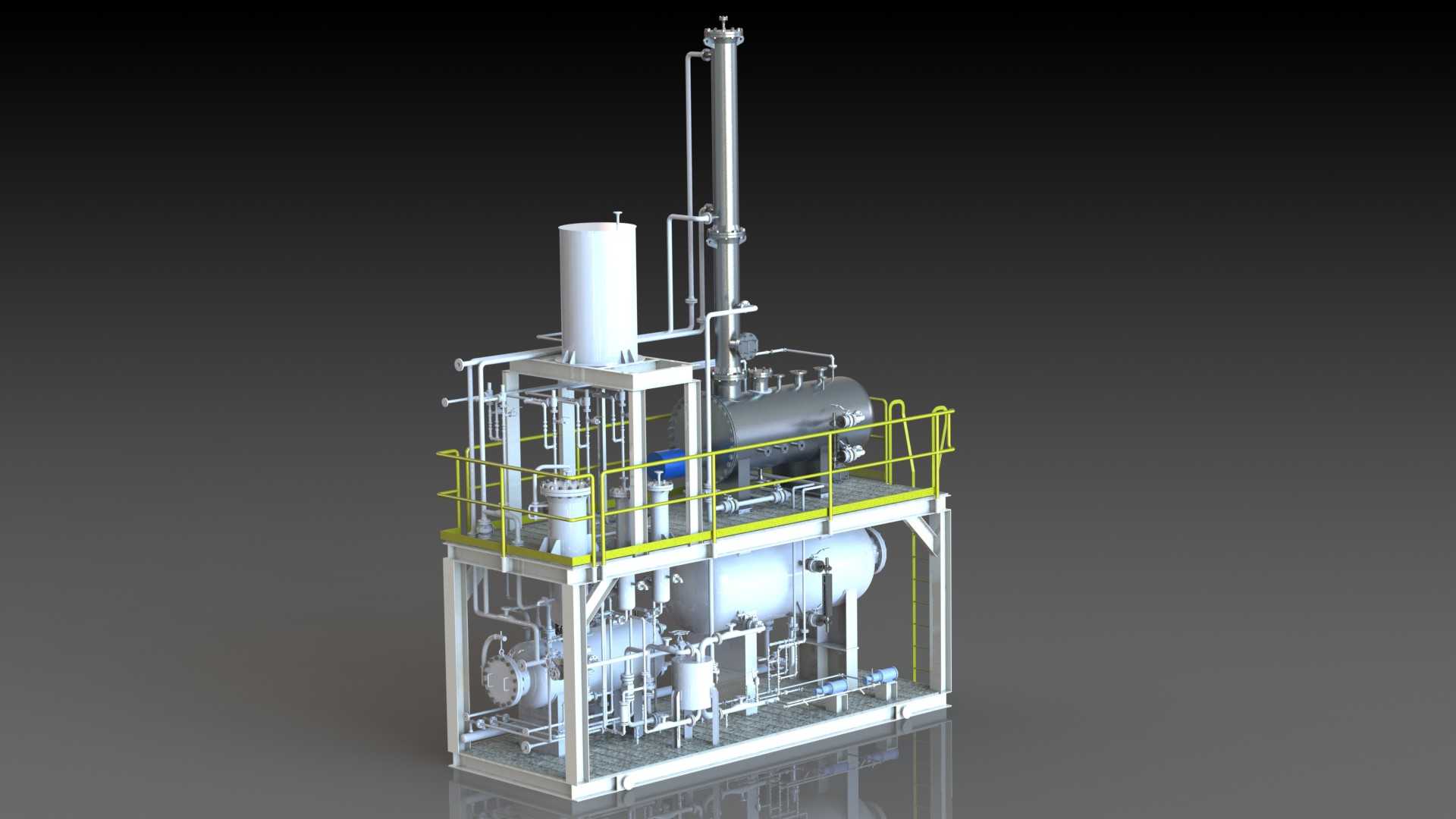

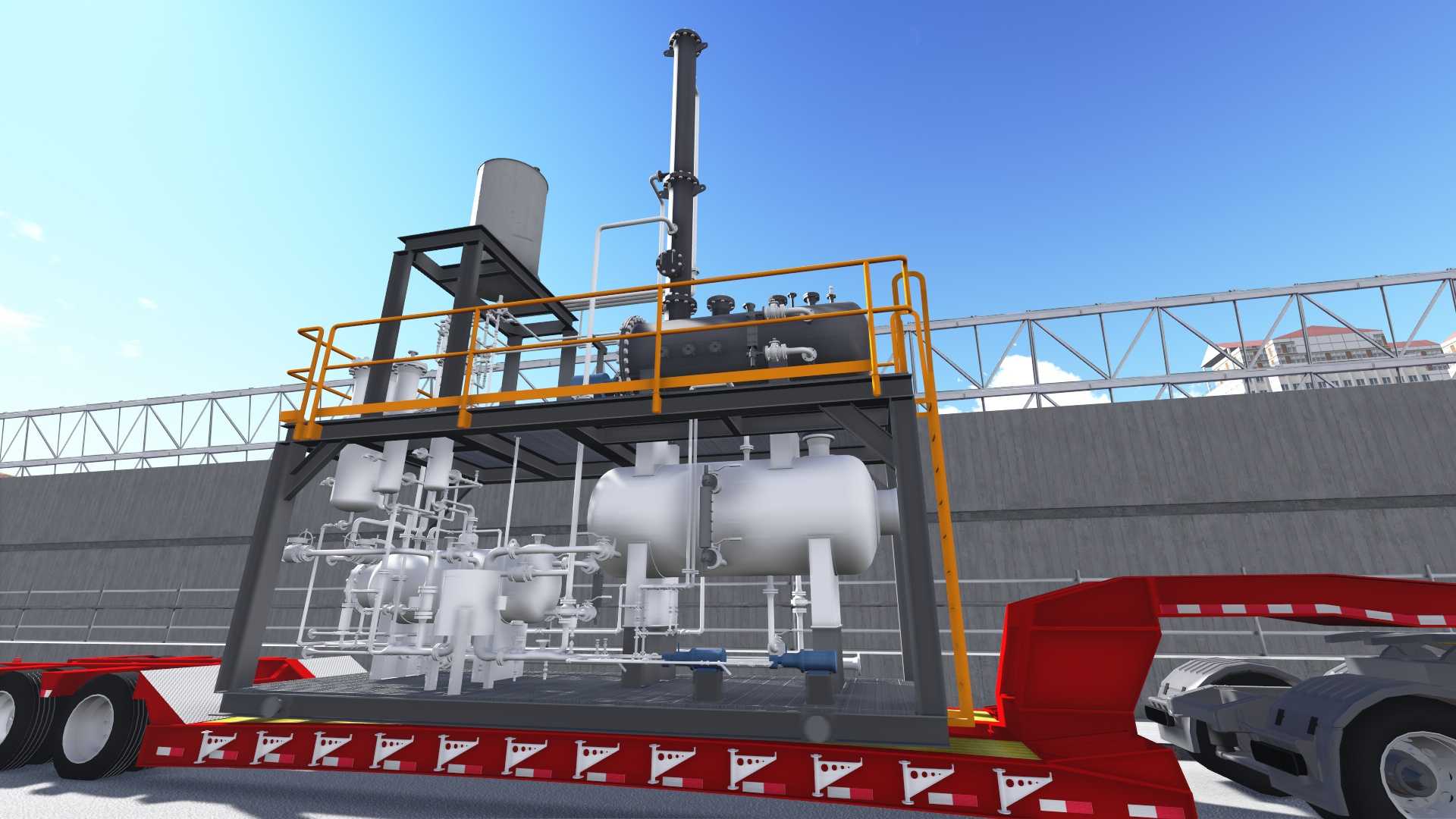

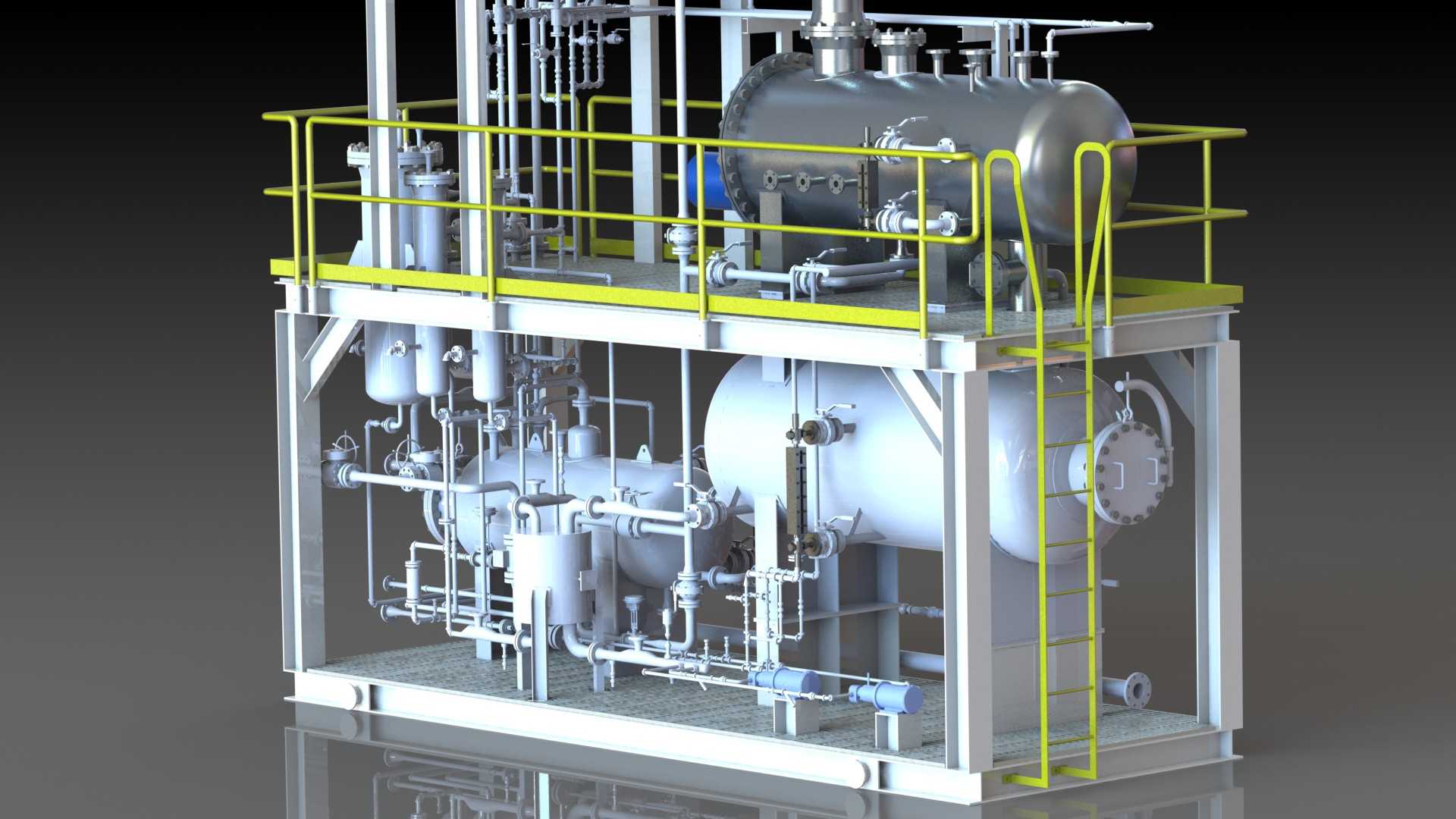

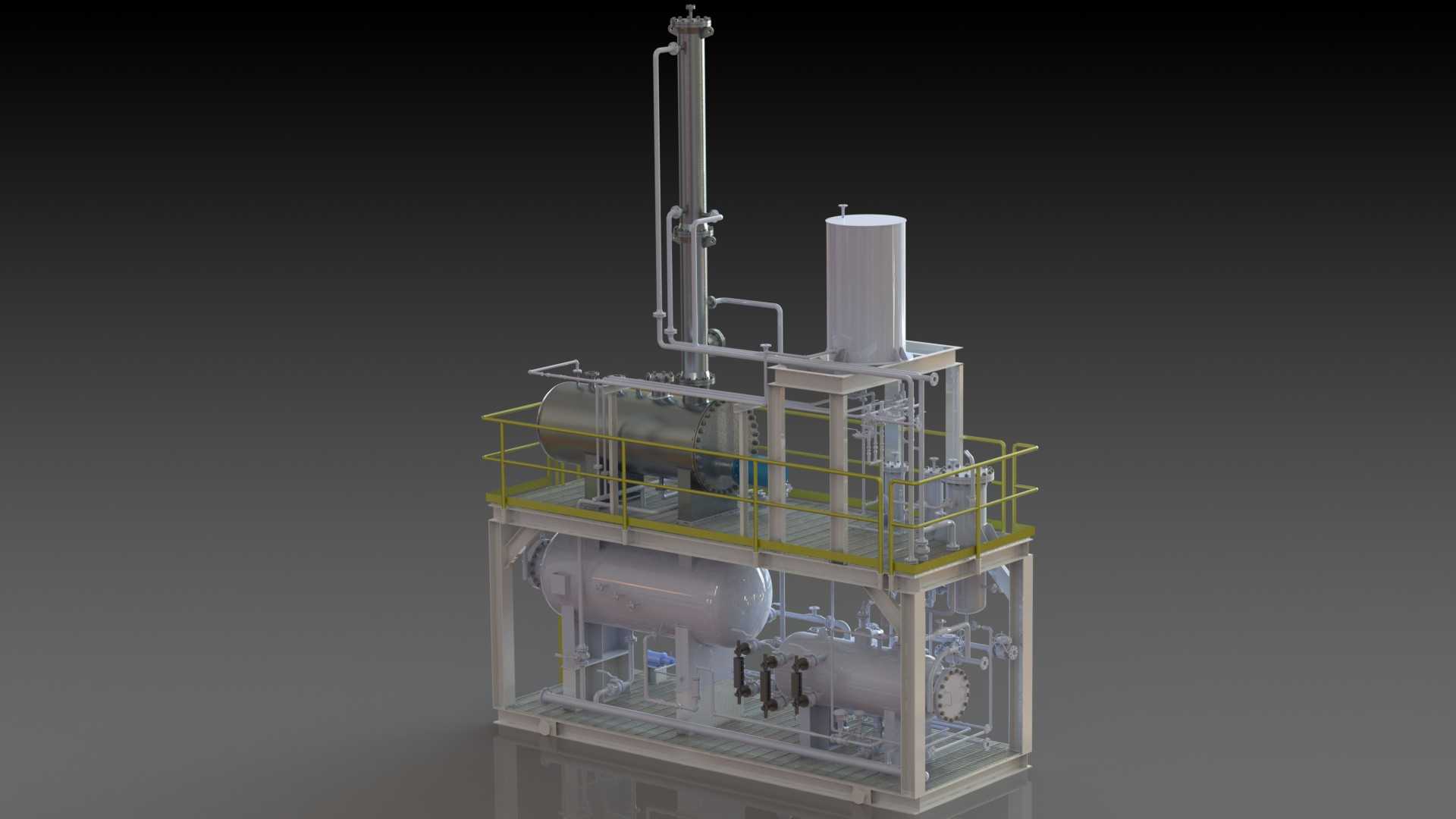

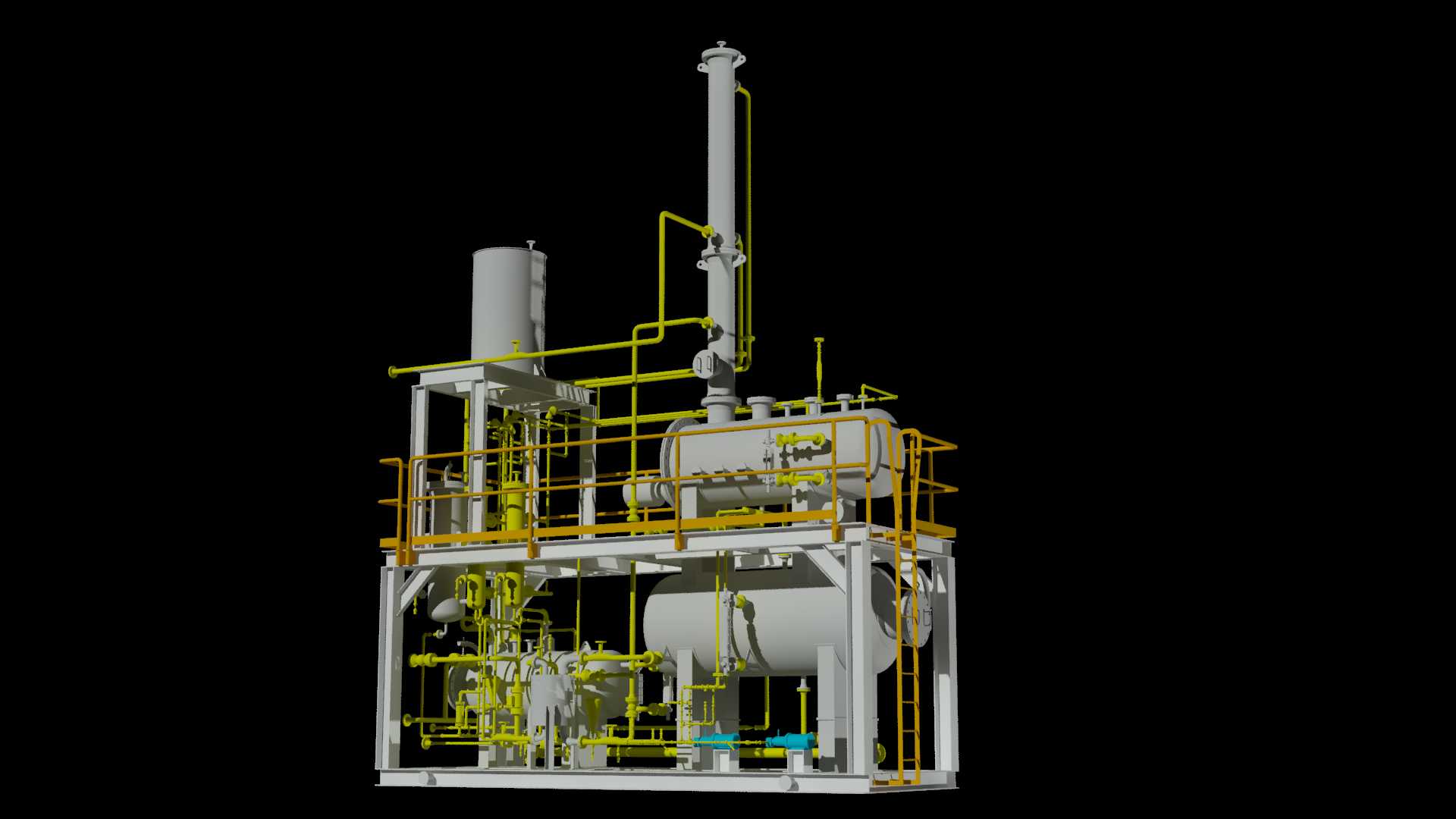

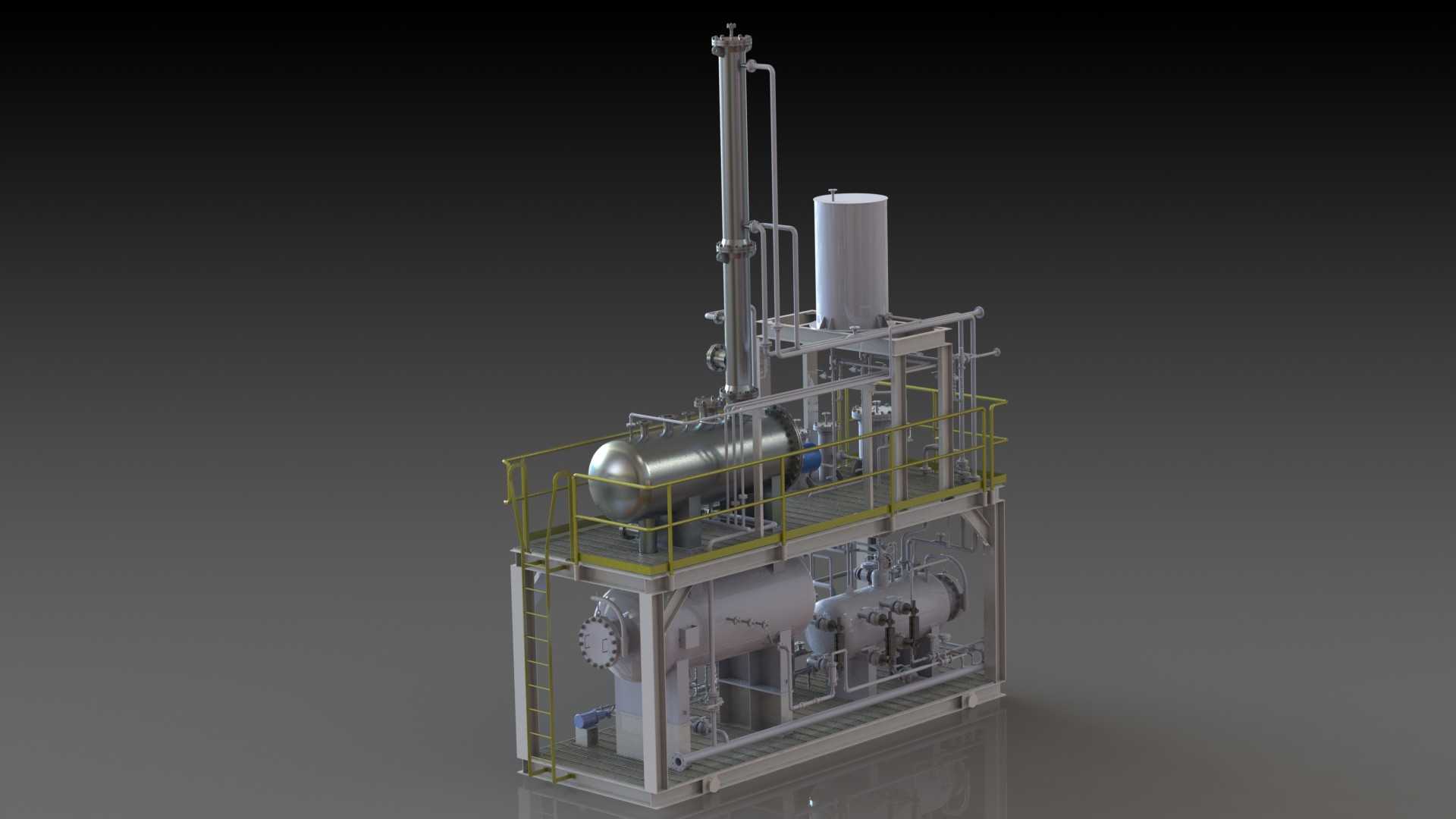

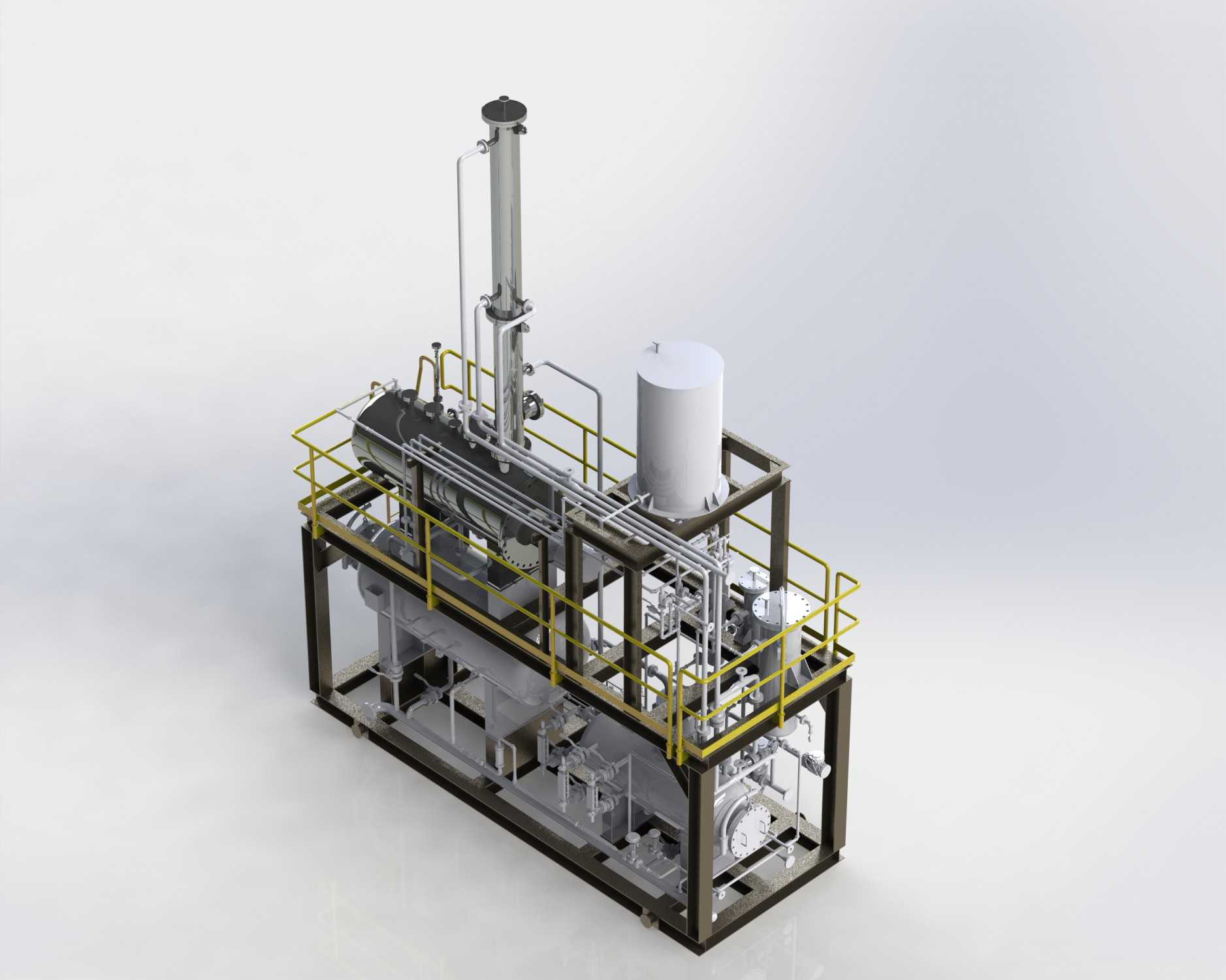

该撬装式天然气脱水装置主要应用于油气田集输站场、城市燃气门站、天然气长输管线增压站等场景，是天然气净化处理环节的核心工艺设备，核心作用是脱除原料天然气中携带的饱和水蒸气与游离液态水，避免天然气在输送过程中因温降形成水合物堵塞管线、阀门与调压设备，同时减少酸性气体溶于水后对输送管道、用气设备造成的电化学腐蚀，保障天然气管网输送安全与下游用气品质达标。整套装置采用集成化撬装设计思路，将吸收塔、再生塔、三相分离器、贫富液换热器、过滤分离器、药剂储罐、工艺管线、操作平台、安全护栏、仪表阀门等全部功能部件集成在统一的钢制底座框架上，无需现场进行大规模工艺管线拼接与分体设备基础施工，仅需完成进出口管线对接、电力与仪表风接入即可投入运行，大幅缩短现场安装调试周期，降低站场建设的土建与安装成本，尤其适配偏远井站、零散气回收点等场地受限、施工条件不足的应用场景。在功能设计上，装置采用三甘醇吸收脱水结合负压汽提再生的成熟工艺路线，原料天然气从吸收塔底部进入，与塔顶喷淋的高浓度三甘醇贫液逆流接触，气相中的水分被甘醇溶液充分吸收，脱水后的干气经塔顶除雾器脱除携带的液滴后，满足管输露点要求直接外输；吸收水分后的富液经换热升温后进入再生塔，在塔内通过加热汽提脱除吸收的水分，重新浓缩为高浓度贫液，经换热冷却后泵送回吸收塔循环使用，整套工艺可实现脱水药剂的闭路循环，降低运行过程中的药剂损耗。装置的操作平台设置在撬体中部，采用防滑花纹钢板铺设，周边设置1.2米高的安全防护护栏与上下直梯，所有阀门、仪表的操作点位均布置在平台可达范围内，日常巡检、参数调整、维护操作无需额外搭设辅助设施；撬体底部预留统一的地脚螺栓安装孔位，整体外形边界规整，运输过程中无需拆解即可满足常规公路货运的尺寸限界要求，现场安装时仅需浇筑与底座尺寸匹配的混凝土地坪即可完成固定，无需为单个设备分别设置独立基础。管线布置采用分层排布设计，工艺主管线沿撬架立柱规整铺设，分支管线通过管卡固定在架体上，避免管线运行过程中产生振动磨损，所有连接法兰处均预留密封检测空间，方便日常运维过程中的泄漏排查与密封件更换。
