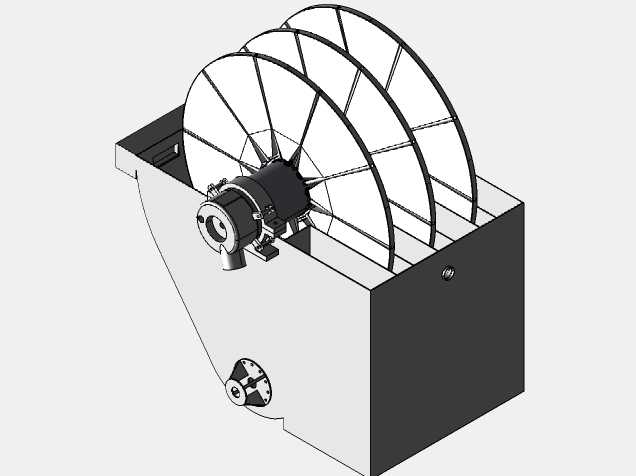

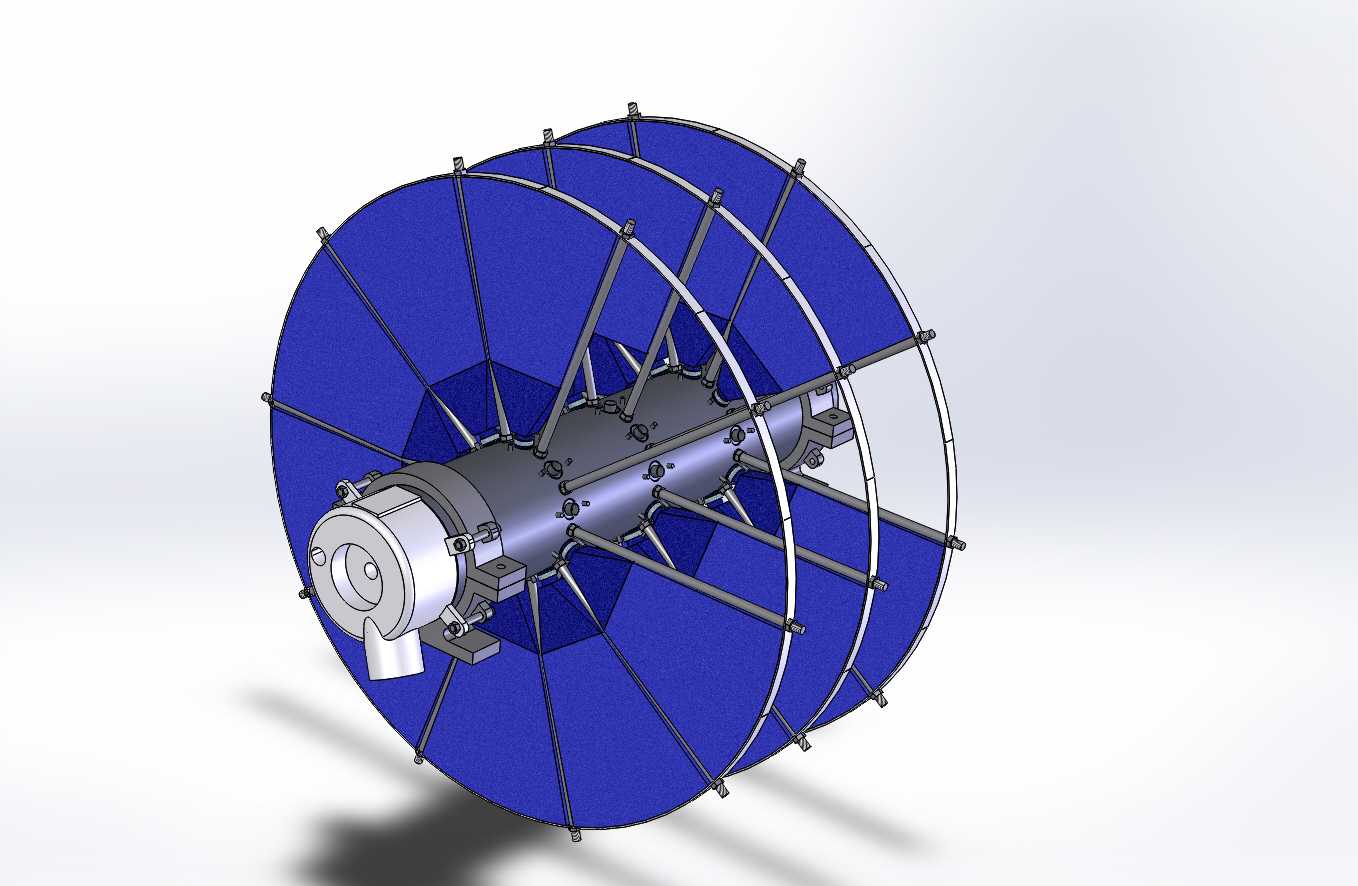

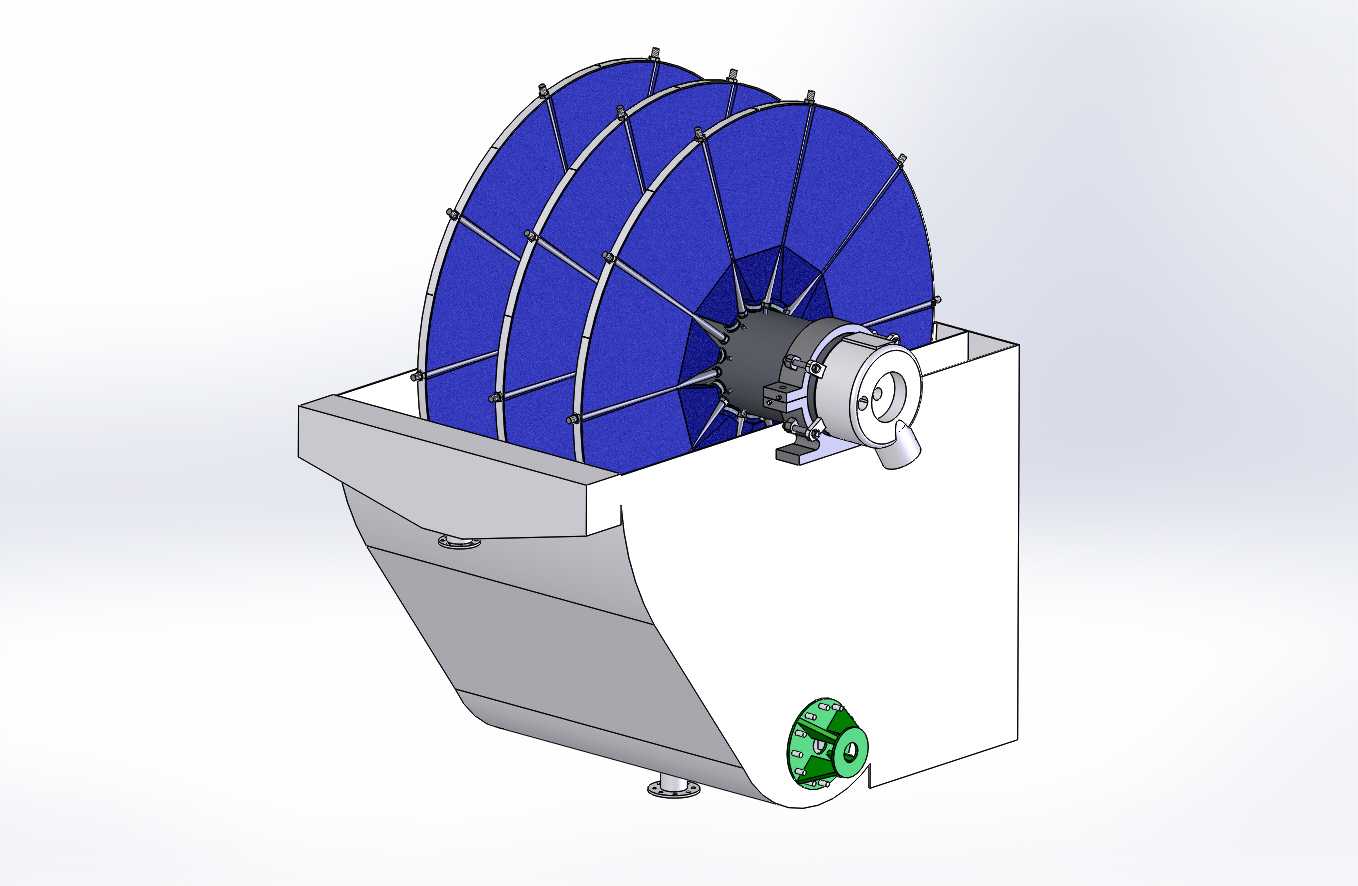

矿用中试三盘式多芯过滤装置结构

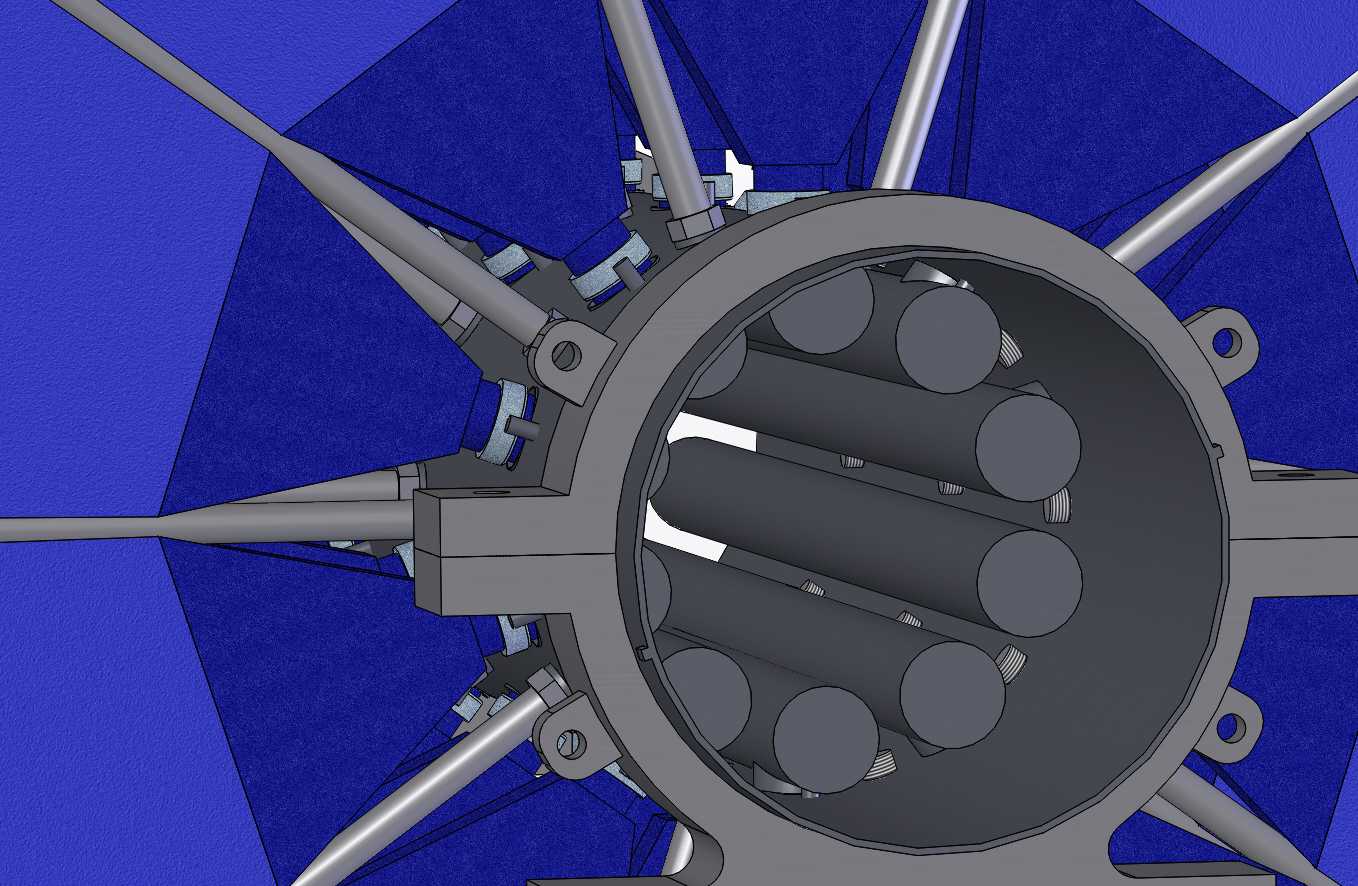

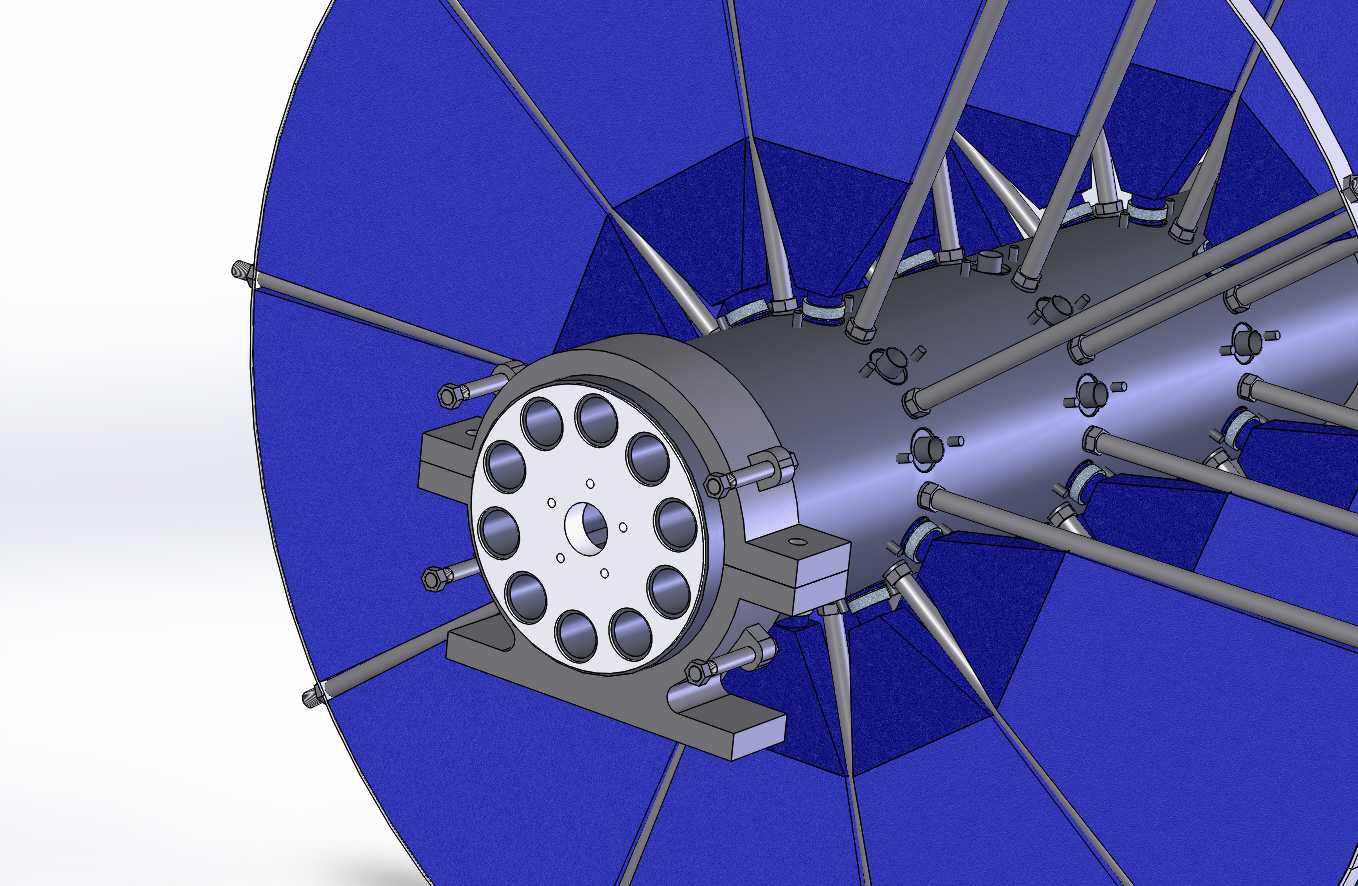

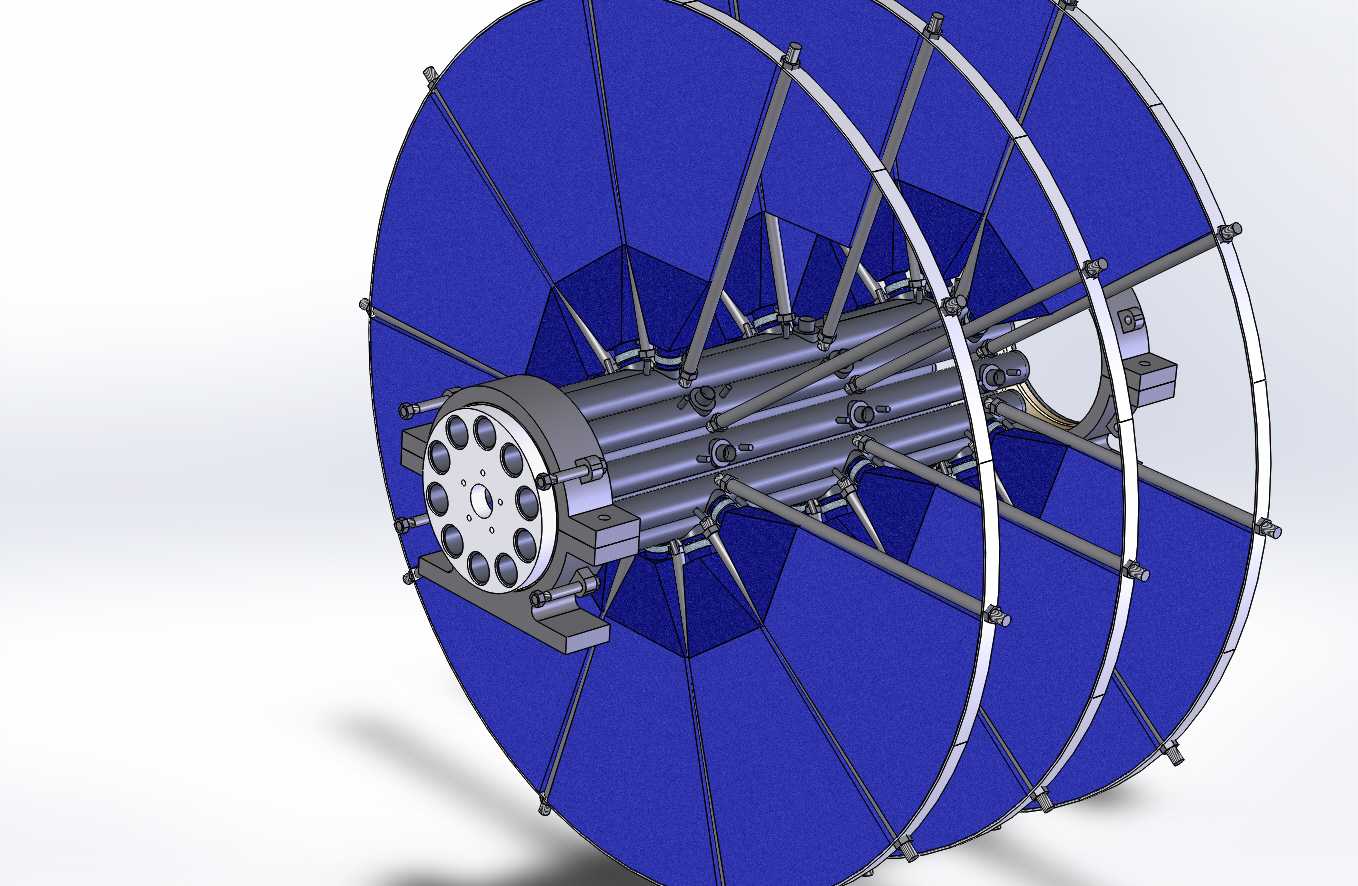

该过滤装置主要面向矿山中试作业、植物提取液粗滤场景设计，可适配矿浆输送、浸出液澄清、工艺介质除杂等核心工况，在中小型选矿试验线、植物有效成分提取中试环节中，承担固液两相分离的核心功能，能够拦截流体中裹挟的矿渣颗粒、植物纤维碎屑、硬质杂质，避免下游输送泵、阀门、反应设备出现磨损、堵塞问题，保障连续化工艺作业的稳定性。装置采用三盘式径向支撑结构，核心过滤区域内置多根平行排布的柱状过滤元件，流体从装置端部进入腔体后，会均匀分流至每根过滤元件的外侧，在压差作用下透过滤层进入元件内腔汇集后从出口排出，被拦截的杂质会附着在滤层外表面，配合径向布置的反冲洗喷杆结构，可在不停机状态下完成逐组滤芯的反冲清洗，无需整体拆解设备即可恢复过滤通量，适配长时间连续作业的生产需求。设计阶段优先考虑矿场、中试车间的安装维护便利性，整体采用圆筒形承压腔体结构，端部采用快开式法兰连接结构，法兰周向均匀布置带铰接结构的锁紧件，无需完全拆卸螺栓即可开启端盖，快速完成内部过滤元件的更换与腔体内部清理；周向伸出的多根径向支杆既作为反冲洗管路的安装支撑，也可作为设备安装时的定位固定点，可直接适配现有工艺管线的支架安装位，无需额外定制复杂安装基座。安装边界上，腔体直径适配常规DN200至DN300工艺管线的对接要求，径向支杆外沿形成的最大安装直径控制在常规管廊预留安装空间范围内，轴向长度可根据处理量需求匹配不同长度的过滤元件，在保证过滤面积满足中试及小规模生产处理量的前提下，尽可能压缩设备整体占用空间，适配车间内紧凑的管线布局。结构设计上充分考虑矿浆、植物提取液等介质的磨损、腐蚀特性，腔体内部与介质接触的面均做圆滑过渡处理，无直角积料死角，避免杂质长期滞留腔体内部引发霉变、结垢问题；过滤元件采用模块化插接设计，单根滤芯可独立拆卸更换，用户可根据待过滤介质的杂质粒径、温度、腐蚀特性，适配不同精度、不同材质的滤元，无需改动整体腔体结构即可调整设备过滤精度，灵活适配不同工艺阶段的过滤需求。
