改进型立式承压砂滤罐体结构设计

该砂滤设备主要应用于循环水净化、地表水预处理、工业废水回用、中水深度处理等水处理场景，是多介质过滤工艺段的核心承压处理单元，可通过内部装填的石英砂、无烟煤、锰砂等滤料，截留水体中的悬浮杂质、胶体颗粒、铁锰氧化物等污染物，保障出水浊度、悬浮物指标满足后续工艺或回用要求，常配套于反渗透前置预处理、循环冷却水旁滤、泳池水循环、农田灌溉水净化等系统中。

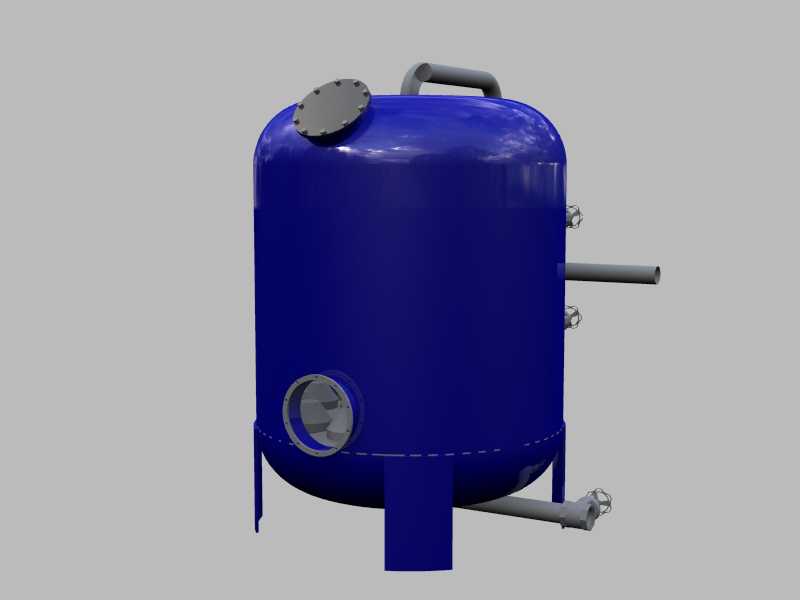

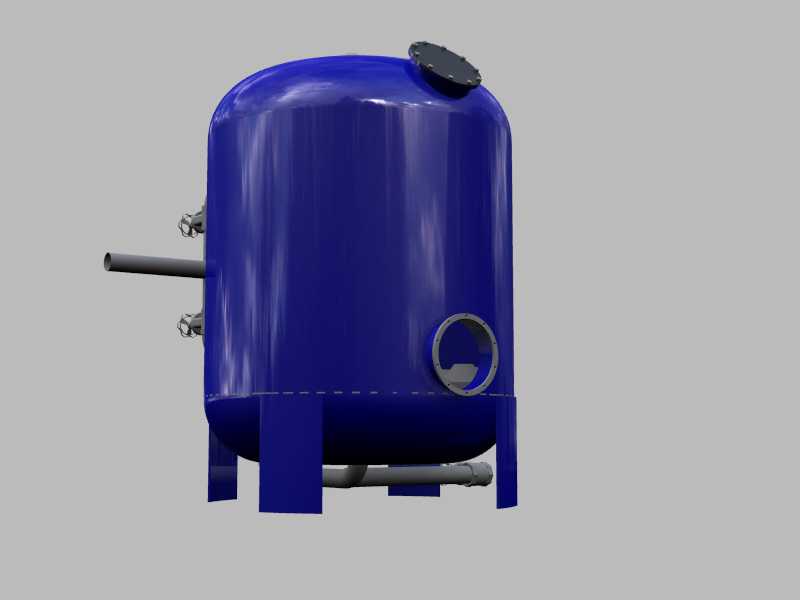

设备采用立式圆柱形承压罐体结构，底部设置三根均匀分布的支腿作为支撑结构，可保障满水运行状态下的结构稳定性，支腿预留的安装孔位可适配不同厚度的设备基础，安装时需保障罐体垂直度偏差不超过千分之一，避免内部滤料层出现偏流影响过滤效果。罐体顶部设置快开式检修孔，本次设计针对原有检修孔开启费力、密封易失效的问题做了结构优化，将原有螺栓紧固的平盖结构调整为带铰接压块的快开结构，配套嵌入式耐腐橡胶密封圈，既降低了运维人员开启检修孔的操作强度，也能避免长期运行后密封面错位导致的渗漏问题，运维人员可通过该检修孔完成内部滤料补充、滤层板结清理、内部布水装置检修等操作。

罐体侧面设置多组工艺接口，侧上方的接口为进水口，对接来水管道；侧下方的接口为出水口，对接后续处理工段；底部设置的带阀接口为排污口，用于反冲洗阶段排出截留的污物与老化滤料；罐体侧面预留的小型接口可适配压力表、排气阀、取样阀等辅件，方便运行过程中实时监测罐内压力、排出罐内积气、抽检出水水质。罐体顶部设置的提手结构可方便吊装转运时的吊具挂载，吊装过程中可通过该结构保持罐体平衡，避免磕碰接口与支腿结构。

设计过程中充分考虑了设备的运维便利性，所有接口的法兰尺寸均匹配通用给排水管道标准，无需额外定制转接件即可完成现场管路对接；罐体内部的布水装置采用辐射式支管结构，可保障进水均匀分布在滤层表面，避免局部水流冲力过大导致滤料混层；反冲洗时的水流可通过底部布水装置均匀托起滤层，让滤料充分摩擦碰撞，将截留的污物彻底排出，延长滤料的使用寿命。罐体外部的防腐涂层可适配户外安装场景，抵御潮湿环境、轻度腐蚀氛围对罐体的侵蚀，延长设备整体的使用周期。
