180度开启不锈钢车门铰链结构设计

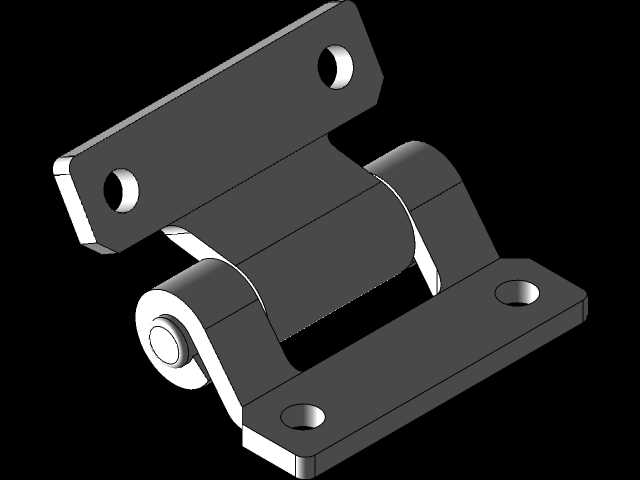

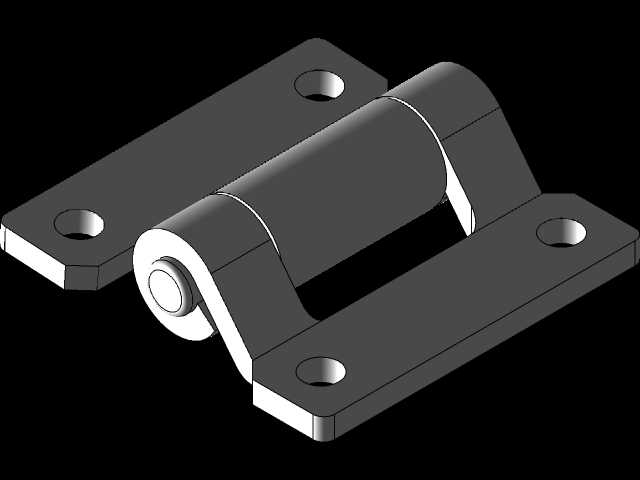

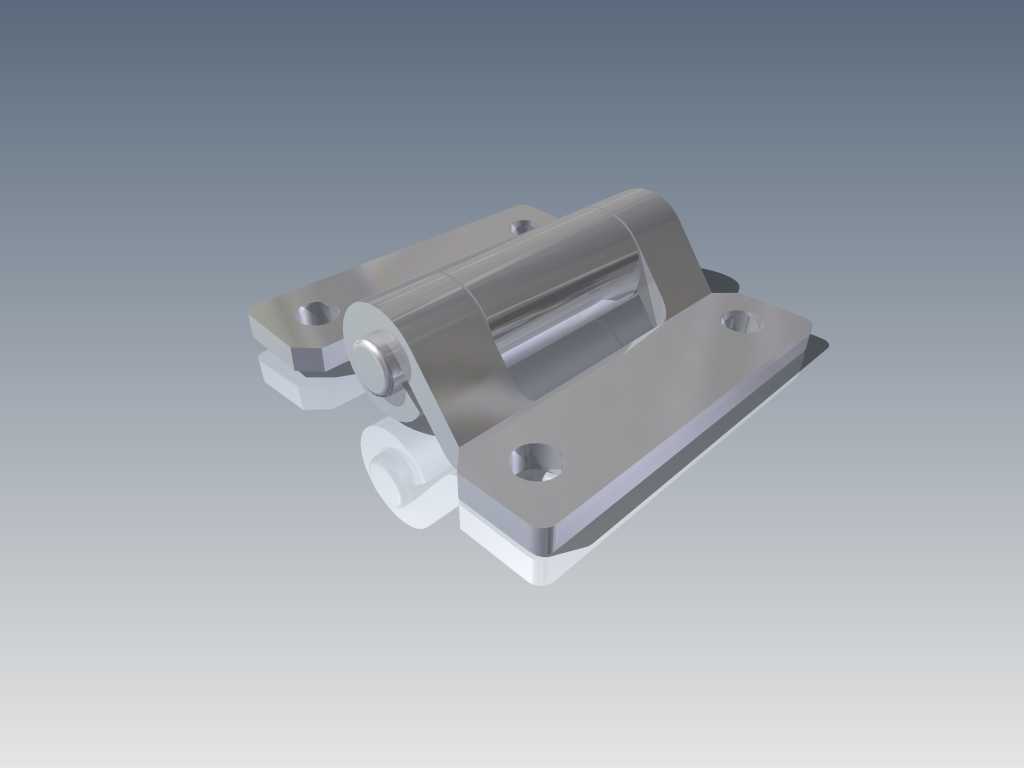

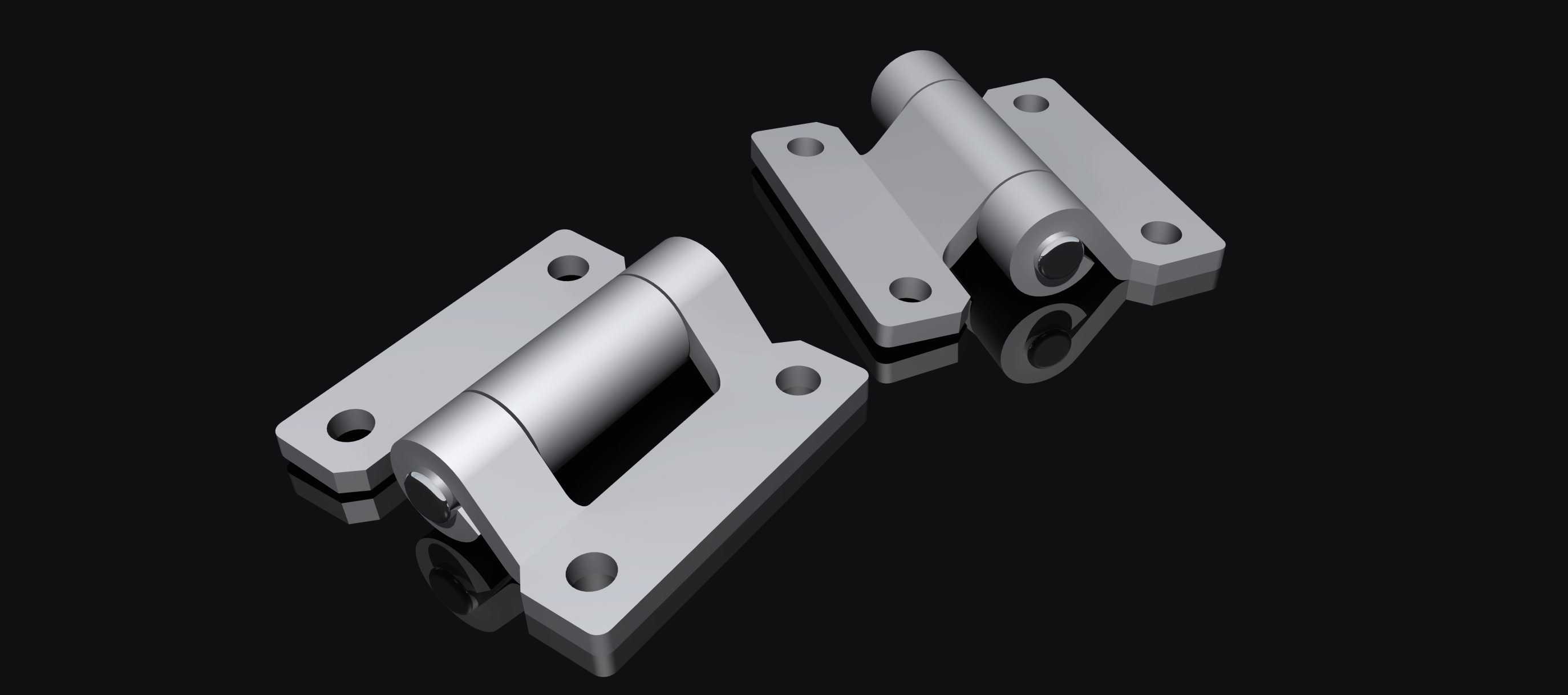

这款车门铰链主要应用于乘用车辆、商用特种车辆的车门与车身框架连接部位，同时也可适配需要大角度开启的设备舱门、重型机柜侧门等场景，核心作用是实现车门与基体的转动连接，同时承担车门的垂向承重与开启过程中的载荷传递，在车辆全生命周期内保障车门开合的顺畅性与连接可靠性，避免车门出现下沉、晃动、开合卡滞等问题。该铰链采用AISI304不锈钢作为基材，适配户外复杂工况下的使用需求，能够抵御雨水、道路融雪剂、潮湿空气带来的腐蚀，长期使用不会出现锈迹卡滞、结构强度衰减的问题，可支持180度的最大开启角度，既能够满足日常上下车、装卸货物时的大开门空间需求，也能在狭窄车位场景下控制开启角度，避免车门与周边障碍物发生磕碰。从设计思路来看，这款铰链采用双页片加中心销轴的经典结构布局，两个安装页片分别对应车门侧与车身侧的安装位，页片上预留的沉头安装孔可适配标准螺栓紧固件，安装后螺栓头不会突出页片表面，避免开合过程中出现干涉剐蹭；中心销轴部位采用一体卷边包覆结构，既能够保障转动副的配合精度，也能减少外界粉尘、水汽进入转动间隙，延长润滑脂的留存周期，降低日常维护频次。在安装边界层面，该铰链的页片采用平直贴合式设计，安装时仅需要在车门与车身的对应安装面加工匹配的螺栓孔位，不需要额外做沉台避让结构，对安装面的平面度公差要求在常规机械加工公差范围内即可适配；铰链转动过程中两个页片的运动轨迹做了倒角避让设计，180度全开状态下两个页片的背面完全贴合，不会出现结构硬限位导致的漆面磕碰、零件变形问题；销轴部位的配合间隙经过精准调校，既能够保障转动时的顺滑无卡顿，也能将页片之间的晃动量控制在极小范围内，避免车辆行驶过程中车门出现异响、密封不严的问题。在功能特性上，该铰链的承重能力经过结构强化，页片与销轴连接部位做了加厚处理，能够承受常规乘用车车门的整体重量，在频繁开合的使用场景下不会出现页片变形、销轴脱出的问题；转动阻尼经过适配调校，车门开启到任意角度都能保持稳定驻留，不会出现开门后自动回弹、或者大角度开启时猛然甩动的问题，兼顾了使用安全性与操作手感。
