戈登贝尔奖主题创意奖杯结构设计

　　这款创意奖杯的结构设计，打破了传统奖杯全曲面雕塑化的设计思路，大量融入通用机械零部件的结构特征，让工业质感与荣誉属性形成有机融合。从实际应用场景来看，这类融合机械元素的奖杯，既可以作为工程类赛事、技术评选活动的荣誉载体，也可作为工业主题展厅、企业技术荣誉区的陈列摆件，适配技术研发、机械制造相关领域的颁奖与展示需求，相比常规金属压铸奖杯，更能契合工业领域从业者的职业认同感。

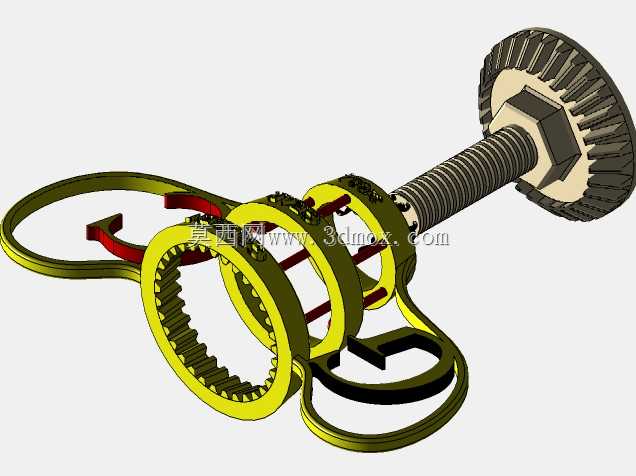

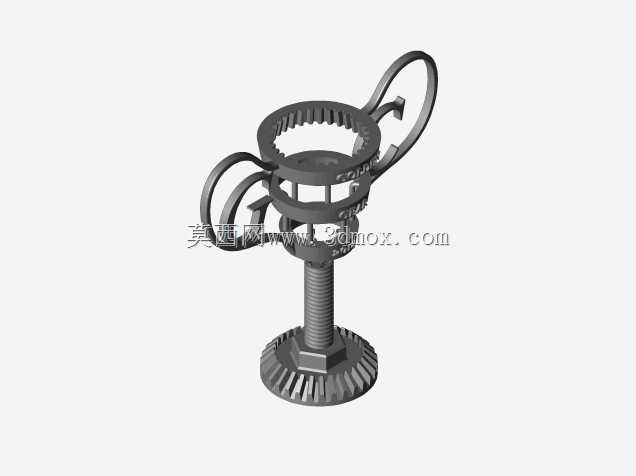

　　从结构设计逻辑来看，奖杯整体采用分层承载的结构思路，底部的锥齿轮造型基座承担整个奖杯的稳定支撑作用，锥齿轮的齿形结构按照标准渐开线齿形做等比例缩放，既保留了机械零件的识别特征，又通过齿根圆角的优化处理，避免尖锐棱边带来的磕碰风险，基座底部做平面度公差预留，保证放置在平面台面上时无翘边、晃动问题。基座上方衔接的螺纹杆段，采用梯形螺纹的造型特征，一方面通过连续的螺纹牙型强化机械风格的视觉表达，另一方面螺纹杆段作为上下结构的连接载体，内部预留实心支撑芯，保证整体结构的连接强度，避免长杆段受侧向力出现弯折变形。

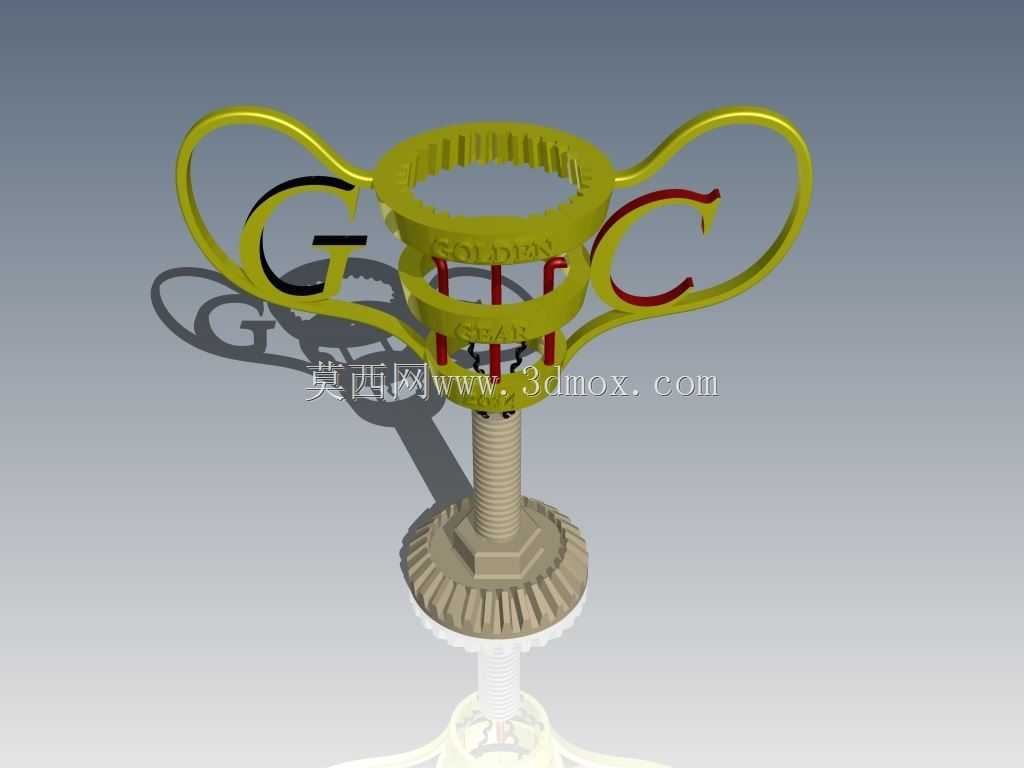

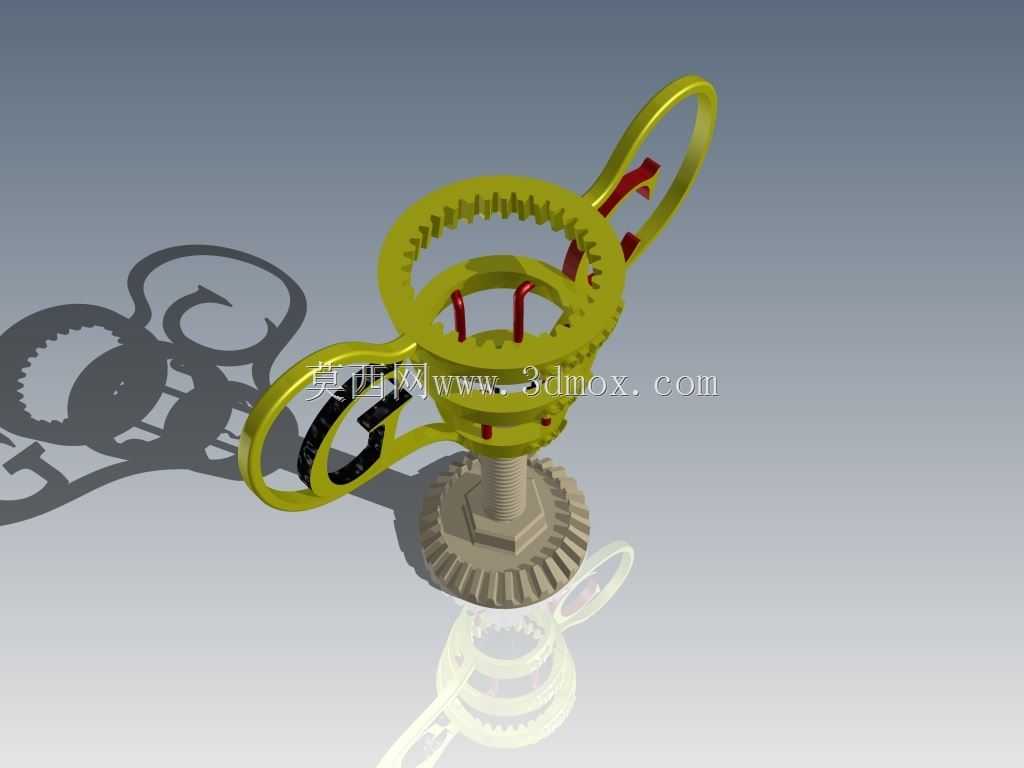

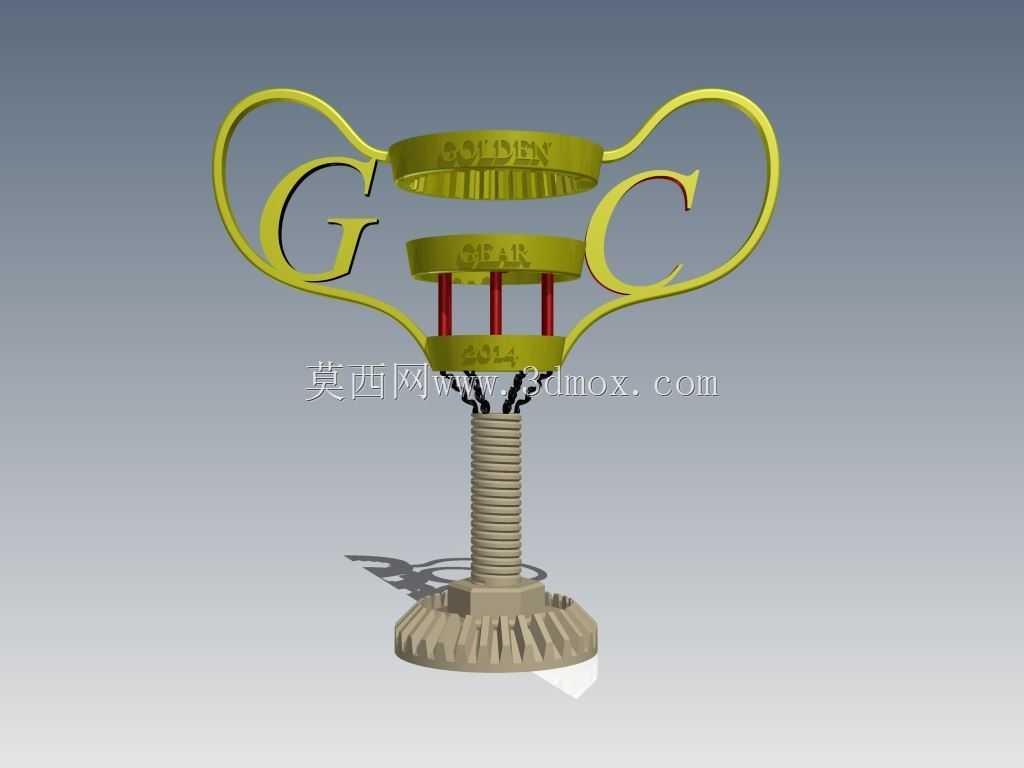

　　螺纹杆上方的杯体部分采用三段式环形结构，上下两道环形圈通过三根等距分布的红色立柱做支撑连接，环形圈表面预留文字标识的雕刻区域，可根据不同赛事的名称、荣誉等级做定制化内容蚀刻。两侧的GC造型弯臂从下部环形圈两侧向上延伸，与上部环形圈形成流畅的闭合轮廓，弯臂采用等截面圆弧过渡设计，截面为圆角矩形，既保证弯臂的结构刚度，避免薄壁结构受外力出现变形，又通过流畅的曲线弱化机械零件的生硬感。弯臂与环形圈的连接位置做圆角过渡处理，消除应力集中点，即使采用树脂3D打印或者金属铸造工艺加工，也能避免连接处出现缩孔、断裂等工艺缺陷。

　　从尺寸边界来看，奖杯整体长宽高尺寸控制在129mm、336mm、332mm的范围内，这个尺寸区间既保证了手持颁奖时的握持舒适度，不会因为尺寸过大导致单手握持费力，也不会因为尺寸过小失去奖杯应有的庄重感，放置在常规展示台、办公桌台面上时，占用的台面空间不足0.05平方米，适配绝大多数陈列场景的空间限制。色彩搭配上采用米色、黑色、红色、黄色四种配色，基座与螺纹杆段采用米色模拟金属毛坯的质感，弯臂与环形圈采用黄色做表面处理模拟镀金效果，支撑立柱采用红色做视觉点缀，底部的线缆造型细节采用黑色做区分，不同色彩区域的分界位置做台阶式止口设计，方便后续表面喷涂、电镀工艺的加工，减少不同色区的溢色问题。

　　在实际加工适配性上，这个结构的所有特征都做了工艺可行性优化，没有倒扣、极小内孔等难以加工的结构，无论是采用FDM、光固化3D打印做小批量定制，还是采用压铸、失蜡铸造做批量生产，都能实现较低的加工成本，各部件之间的连接位置预留0.1mm的装配间隙，方便后期组装时的胶接或者螺纹紧固，不需要额外做复杂的工装夹具就能完成整体装配。结构的重心经过反复调整，整体重心落在底部基座的中心轴线上，即使受到轻微的侧向触碰，也不会出现倾倒问题，保证日常陈列时的稳定性。
