带铜垫圈海钢焊接铰链结构设计

　　在户外重型柜体、船舶舱室门、工业防护栏这类需要长期承受交变载荷、且存在腐蚀风险的连接场景里，普通冲压铰链的销轴磨损快、焊缝易开裂的问题一直是结构设计里的痛点，这款带铜垫圈的海钢焊接铰链，就是针对这类重载、高腐蚀工况做的定向结构优化。从实际使用场景来看，这类铰链大多用在需要永久焊接固定的铰接部位，比如码头设备的检修门、海工平台的通道盖板、重型仓储货架的侧开门，这类场景的安装基面大多是型钢或者厚钢板，没有预留螺栓安装孔，需要直接通过焊缝把铰链的两个页片分别固定在门框和门扇上，相比螺栓固定的铰链，焊接固定的方式不存在螺栓松动、孔位磨损的问题，整体连接刚度更高，能承受更大的径向载荷。

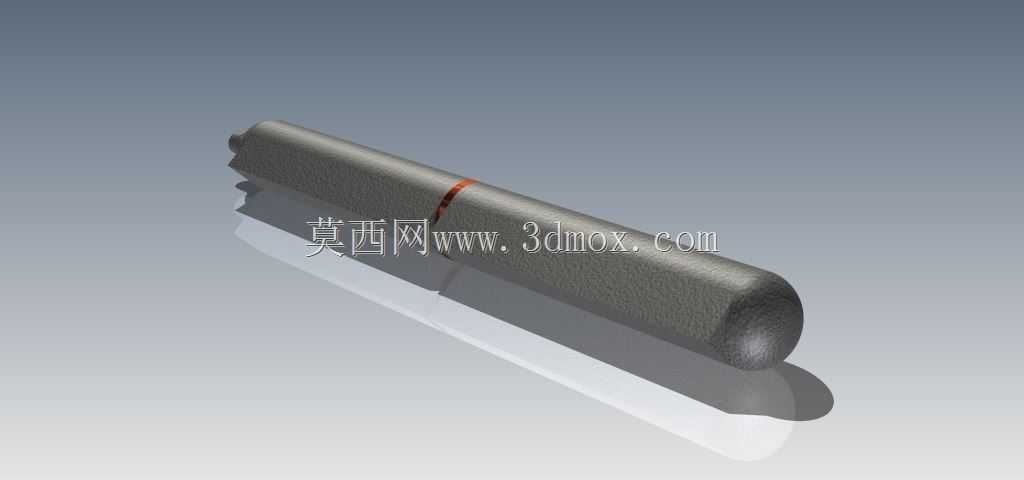

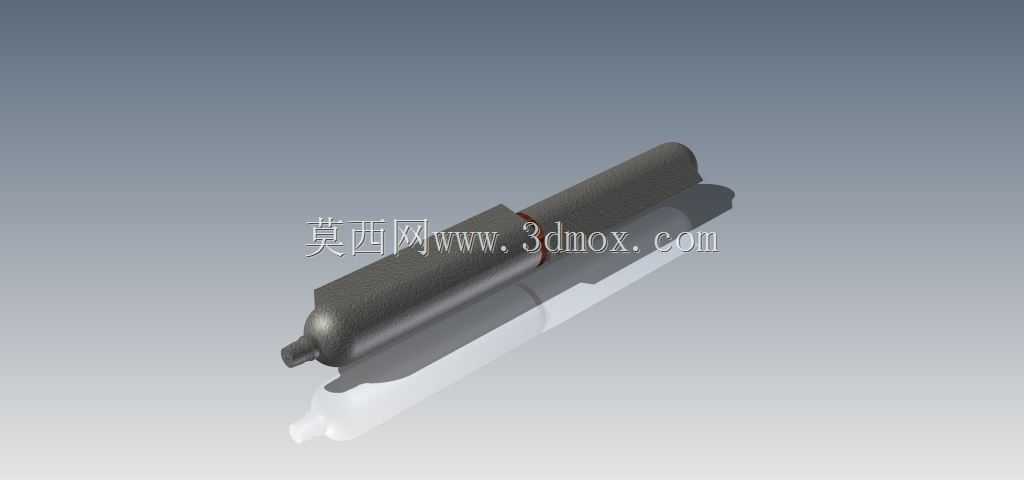

　　从功能特性上看，这款铰链在销轴和页片的转动配合面之间加装了铜垫圈，这个结构细节是区别于普通焊接铰链的核心点：普通焊接铰链的页片和销轴直接是钢对钢摩擦，在户外潮湿、多粉尘的环境里，很容易出现锈蚀卡滞，频繁开合的情况下磨损速度极快，甚至会出现销轴磨穿页片铰接孔的情况；铜垫圈本身的自润滑特性，能在无额外润滑的情况下降低转动摩擦系数，同时铜和钢的材料硬度差，能让磨损主要发生在铜垫圈上，后期维护只需要更换铜垫圈即可，不需要整体更换铰链，大幅降低了后期运维成本。铰链主体采用海钢材质，也就是耐海洋大气腐蚀的结构钢，相比普通碳素钢，其表面能形成致密的钝化锈层，在高盐雾、高湿度的沿海或者工业腐蚀环境里，不需要额外做镀锌、喷塑处理就能满足长期使用的防腐要求，焊接时的材料相容性也更好，焊缝区域不会出现明显的电化学腐蚀倾向。

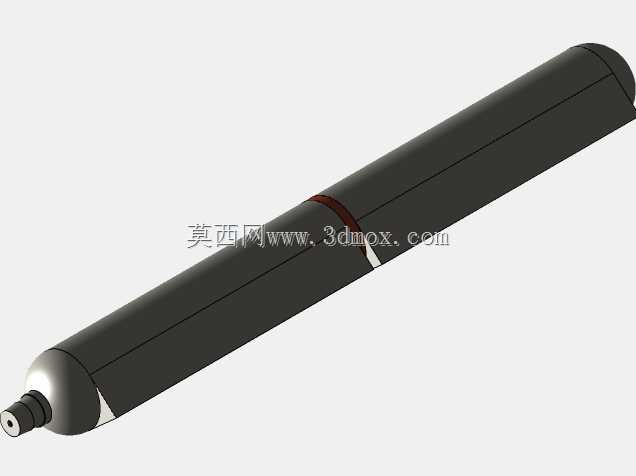

　　设计思路上，这款铰链采用了整体长轴套的结构，铰接段的长度比普通薄型铰链长40%左右，更长的铰接配合面能让门扇的重量更均匀地分布在整个销轴长度上，避免局部应力集中导致的页片变形。销轴端部采用圆头封焊结构，没有突出的锁销或者卡簧，一方面避免了突出部件在安装、使用过程中被磕碰损坏，另一方面也能防止粉尘、水汽从销轴端部进入铰接配合面，减少内部锈蚀的概率。两个焊接页片的焊接面都做了微倒角处理，焊接时焊脚能完全贴合页片和安装基面，不会出现虚焊、夹渣的问题，同时页片的厚度根据重载工况做了加厚处理，在承受150kg级别的门扇径向载荷时，页片的变形量控制在0.2mm以内，不会因为长期承重出现门扇下垂的问题。

　　从安装边界和尺寸适配的角度来说，这款铰链的焊接页片宽度控制在常规型钢的翼缘宽度范围内，在5号以上的槽钢、角钢上焊接时，页片边缘不会超出型钢基面，不需要额外对安装基面做裁切处理。铰接转动的最大开合角度能达到180度，满足大部分检修门、通道门的全开需求，转动过程中两个页片之间预留了1.5mm的间隙，即使焊接时存在少量的安装偏差，或者门扇、门框表面有漆层厚度，也不会出现开合卡滞的问题。铜垫圈的厚度预留了0.5mm的磨损余量，按照每天开合10次的使用频率，正常工况下的磨损寿命能达到5年以上，远高于普通焊接铰链1-2年的使用寿命。在三维建模过程中，这类铰链的铰接配合公差需要按照H8/f7的间隙配合来设计，铜垫圈和销轴的配合公差要略松于页片和销轴的配合，保证铜垫圈能在转动过程中形成均匀的摩擦面，同时焊接页片的焊接面要做平面度处理，平面度公差控制在0.1mm以内，避免焊接时因为页片本身不平导致的安装应力。另外在做结构仿真的时候，需要重点校核焊缝位置的剪切强度，在门扇最大承重的工况下，焊缝的安全系数要达到3倍以上，才能满足重载场景的使用要求，毕竟焊接铰链一旦出现焊缝开裂，维修难度远大于螺栓固定的铰链，设计阶段的强度冗余必须留足。
