双风机立式风冷换热冷凝设备结构

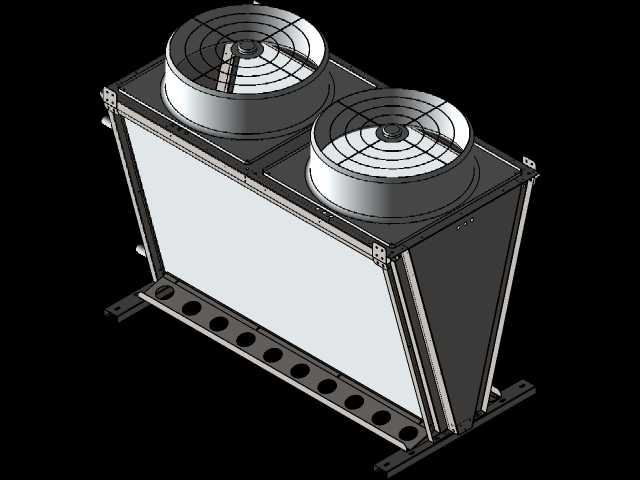

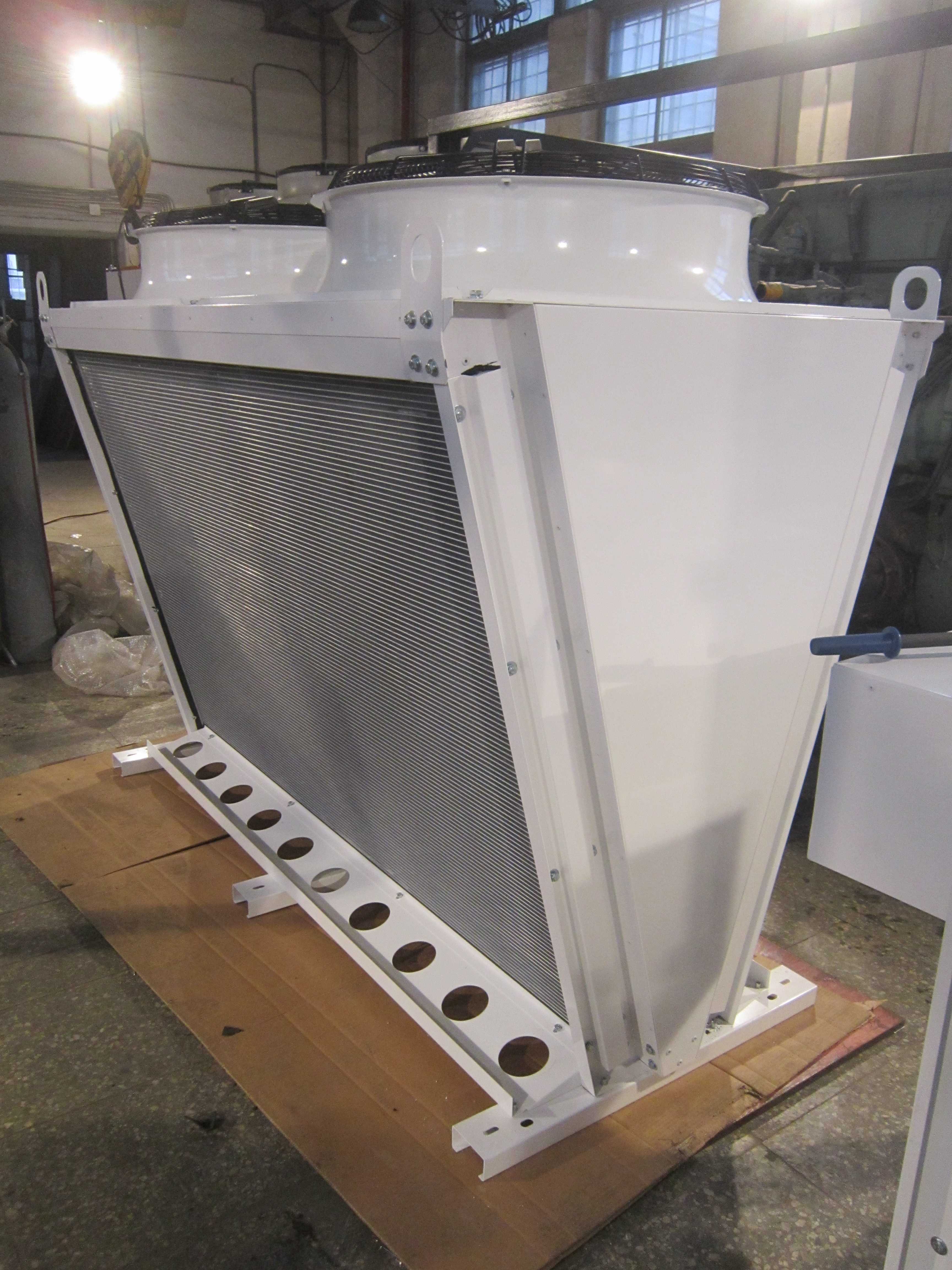

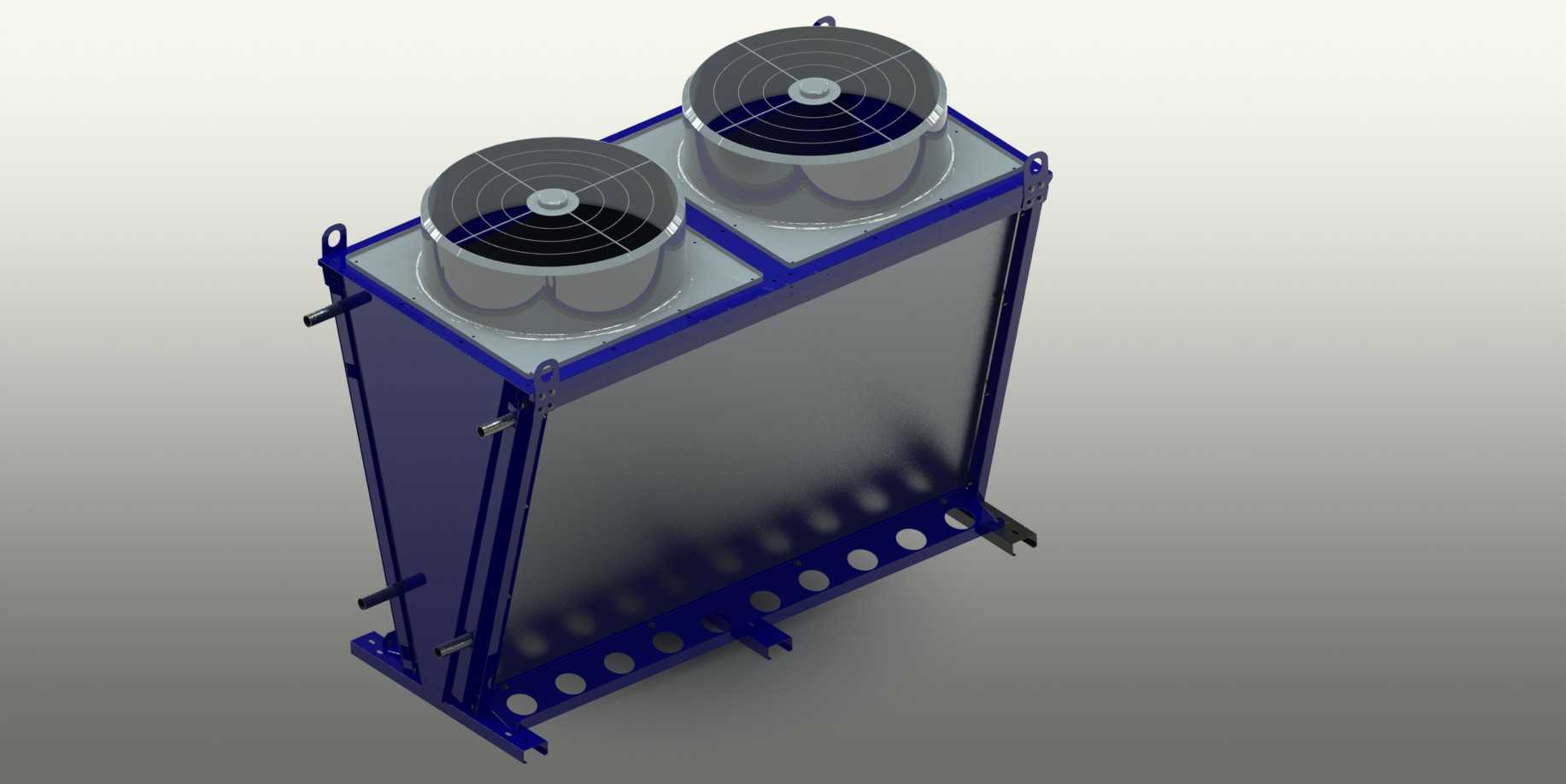

该设备为立式风冷式冷凝换热装置，主要应用于中小型商用制冷系统、工业冷却循环回路、冷链机组外机等场景，承担制冷回路中高温高压气态冷媒的冷却冷凝职能，将冷媒携带的热量通过强制对流方式散发到周边空气环境中，完成冷媒从气态到液态的相变换热过程，是压缩式制冷循环中不可或缺的核心换热部件。设备采用立式框架布局，整体为长方体立式结构，顶部并排布置两台轴流风机，运行时形成自上而下的强制空气流道，空气流经下方大面积换热芯体时带走冷媒释放的热量，相比单风机同规格设备，双风机布局能在不增加设备横向占地宽度的前提下提升约一倍的通风量，适配更大换热量的制冷需求，同时立式结构可大幅缩减设备安装时的地面占用面积，适合安装空间局促的屋顶、设备夹层、机组侧边等位置。设备主体框架采用型钢焊接成型，外侧设置蓝色喷涂防护边框，既为内部换热芯体提供结构防护，避免运输、安装过程中磕碰损伤换热翅片与管路，也预留了多处吊装挂点与底部安装支脚，底部支脚开设标准安装孔位，可直接通过膨胀螺栓固定在混凝土基础或钢制安装机架上，安装边界清晰，现场安装时无需额外制作复杂转接支架。设计阶段充分考虑了运维便利性，顶部风机采用模块化快装结构，单台风机故障时可单独拆卸更换，无需拆解整个换热芯体；侧边预留冷媒管路接口，接口位置避开风机进出风区域，方便现场管路焊接与阀门安装；底部框架开设多组圆形过孔与安装槽位，既可以用于冷凝水的导流排出，避免夏季高湿工况下冷凝水在设备底部积存腐蚀框架，也可作为辅助接线、管路固定的预留点位。换热芯体采用管翅式结构，冷媒在管内流动，空气在翅片间隙流动，配合顶部风机的强制对流，可在常规环境温度下实现稳定的换热效率，设备整体结构紧凑，受力分布均匀，框架的竖向加强筋可避免长期运行中因风机振动产生结构变形，适配长期户外露天运行的工况需求。
