双风机卧式冷凝器散热结构设计

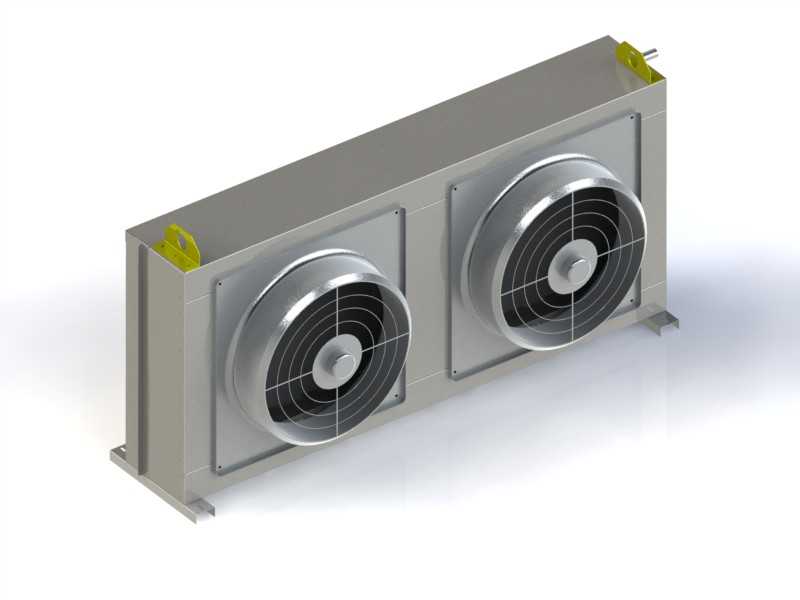

这款双风机卧式冷凝器主要面向中小型制冷系统、工业冷却回路、小型冷库机组以及商用制冷设备的换热场景使用，作为制冷循环系统中的核心换热部件，它承担着将压缩机排出的高温高压气态制冷剂携带的热量传递到外界空气，使制冷剂冷凝为高压液态的关键作用，是保障制冷循环能够持续稳定运行的核心换热单元。整体采用卧式长方体箱体结构设计，主体换热芯体封装在金属壳体内部，壳体两侧预留标准化安装支脚，支脚开设对称安装孔位，可直接通过螺栓固定在机组机架或者设备安装平面上，安装时无需额外制作复杂转接支架，适配多数常规制冷机组的安装预留空间。壳体正面并排布置两台大直径轴流风机，风机采用内嵌式安装方式，与壳体内部的换热翅片组保持精准对位，风机运行时可形成稳定的横向贯穿气流，持续带走换热翅片表面的热量，相比单风机同规格冷凝器，双风机布局能够让气流更均匀覆盖整个换热芯体表面，避免出现局部换热死角，有效提升整体换热效率，同时双风机可根据系统负荷变化实现分级启停，在低负荷工况下仅启动单台风机，降低运行能耗与运行噪音。壳体顶部两端设置吊装吊耳，方便设备在生产组装、现场安装过程中的吊装转运，避免吊装过程中挤压风机或者换热芯体造成部件变形。设计过程中重点考量了气流组织的合理性，风机与换热芯体之间预留了合适的静压腔距离，避免气流直接冲击翅片造成紊流损失，同时壳体边缘做折边密封处理，减少气流旁通，让尽可能多的空气能够穿过换热翅片间隙参与热交换。安装边界方面，设备底部支脚的安装孔距经过标准化适配，可匹配多数10到15匹制冷机组的机架安装尺寸，风机接线端统一设置在壳体侧面的接线盒内，方便电气线路的接驳与后期维护检修，壳体表面采用静电喷塑处理，具备良好的耐锈蚀能力，可适应机房、户外配套机组等不同安装环境的使用需求，日常使用过程中仅需定期清理风机与翅片表面的积尘即可维持稳定的换热性能，维护难度较低。
