乙二醇冷却制冷集成撬装设备结构设计

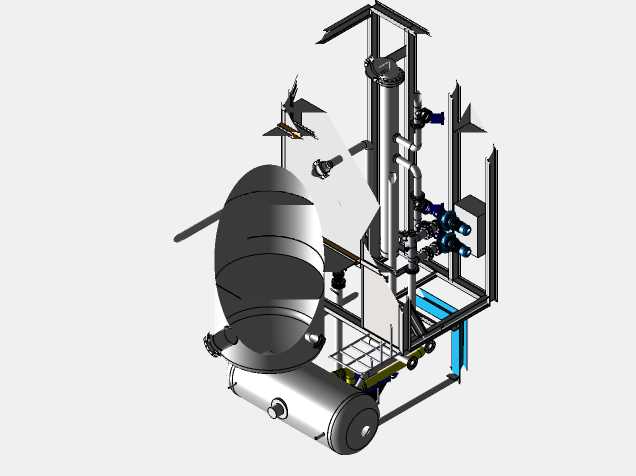

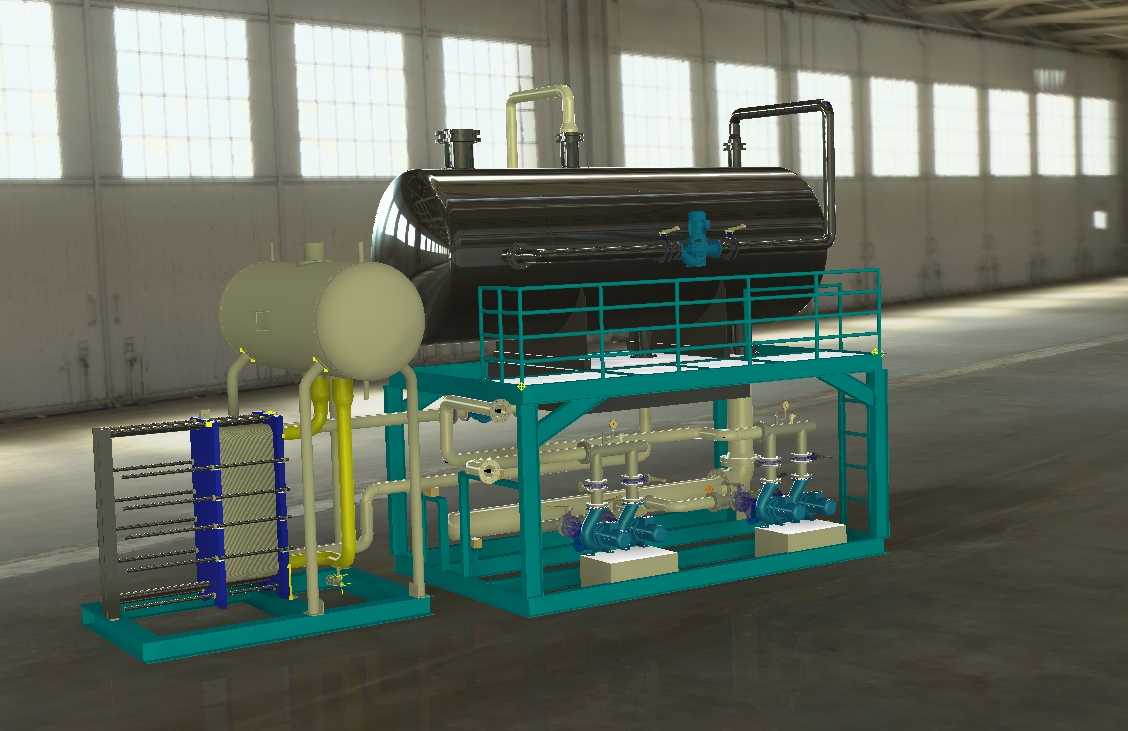

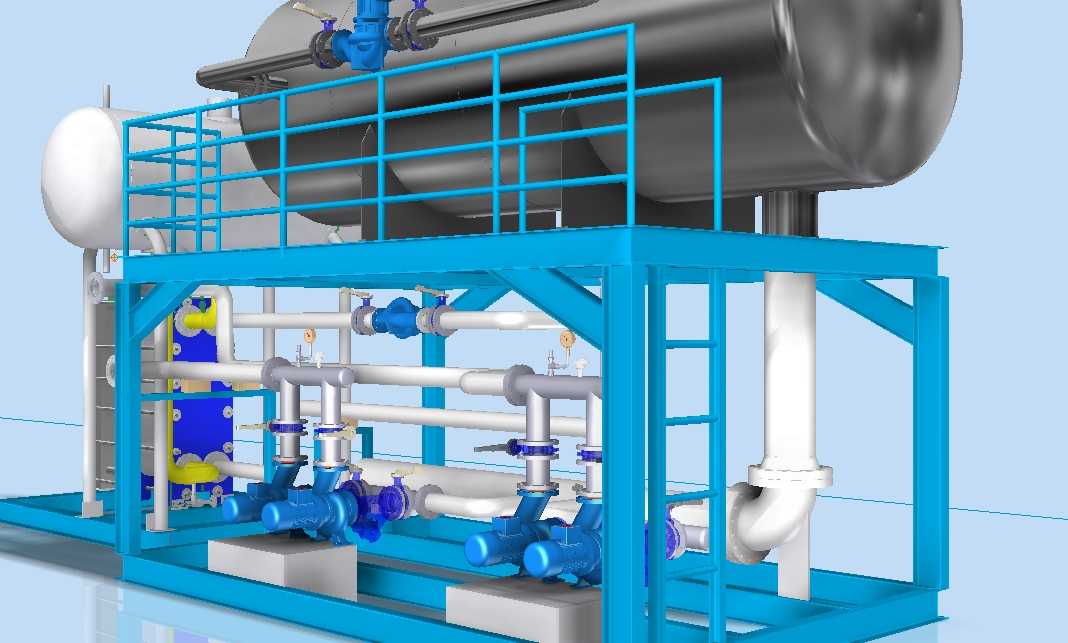

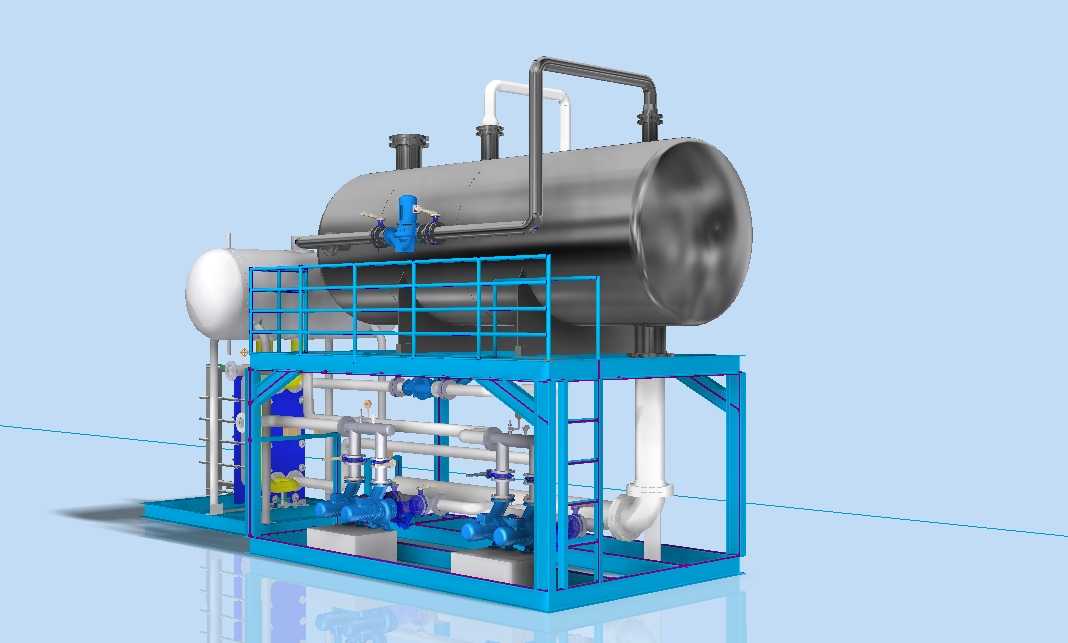

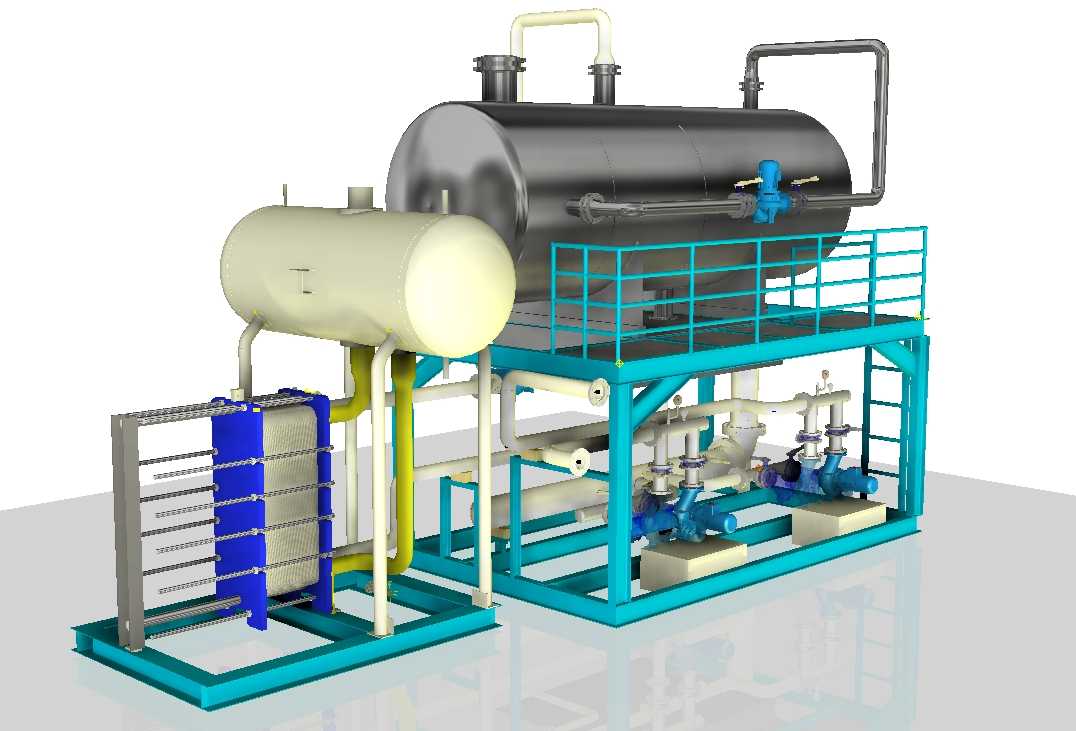

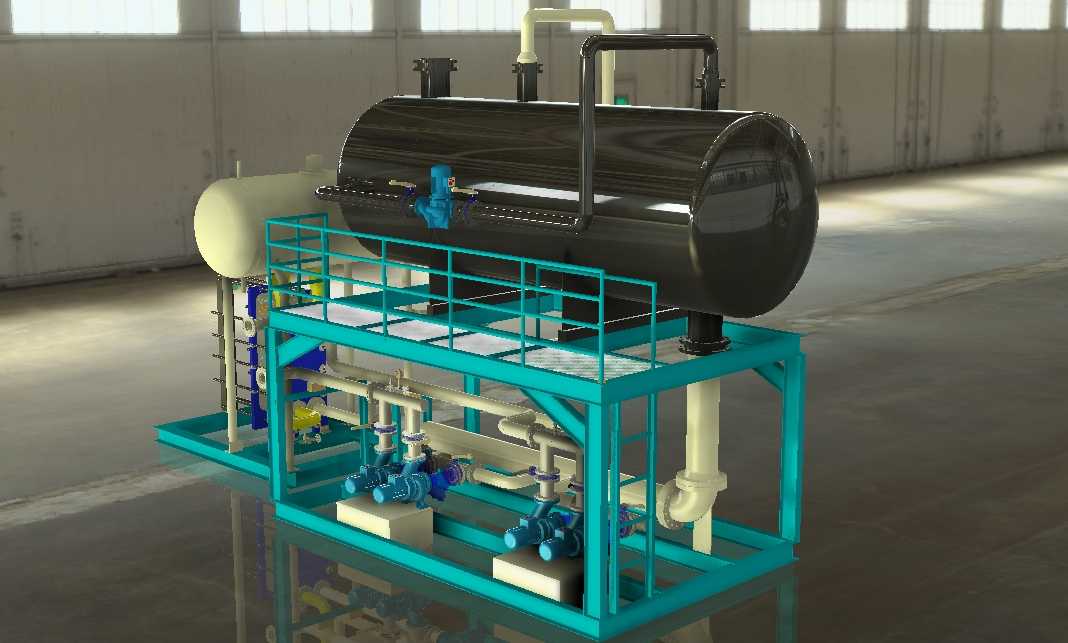

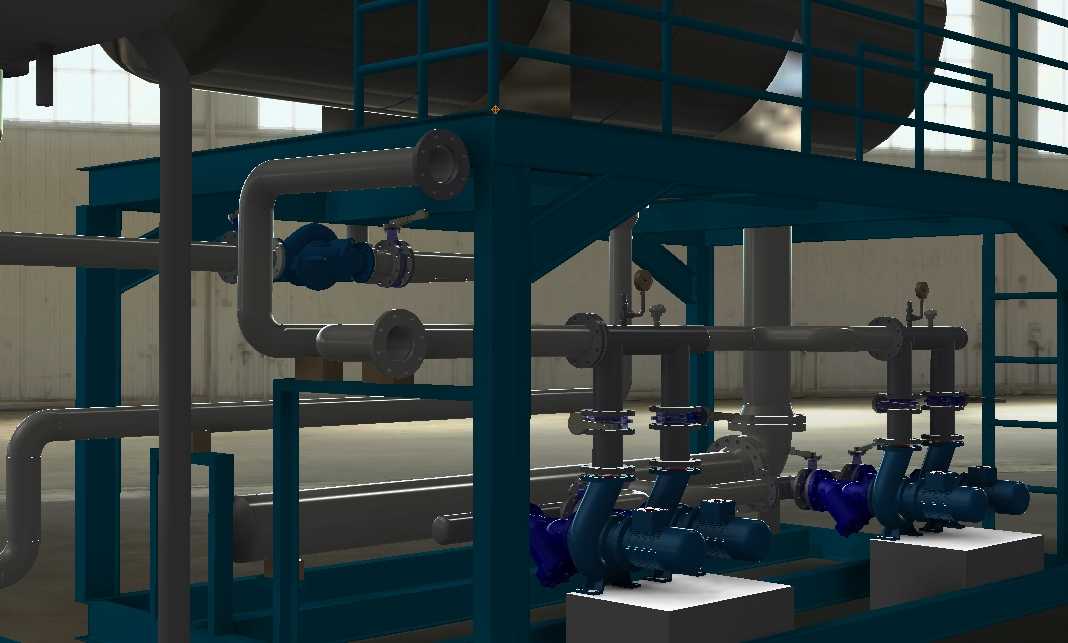

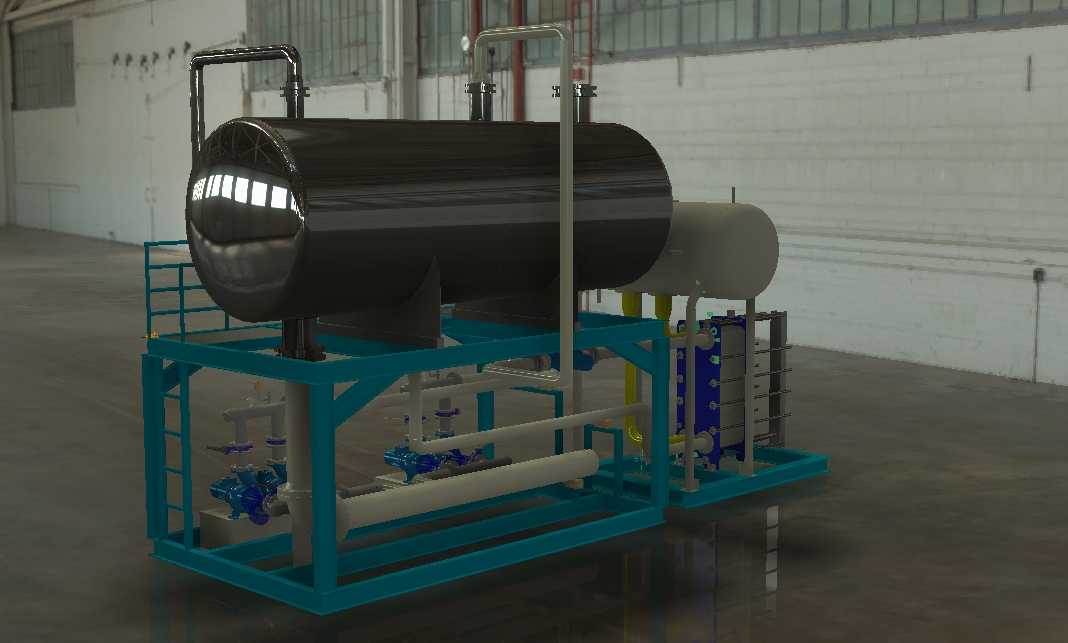

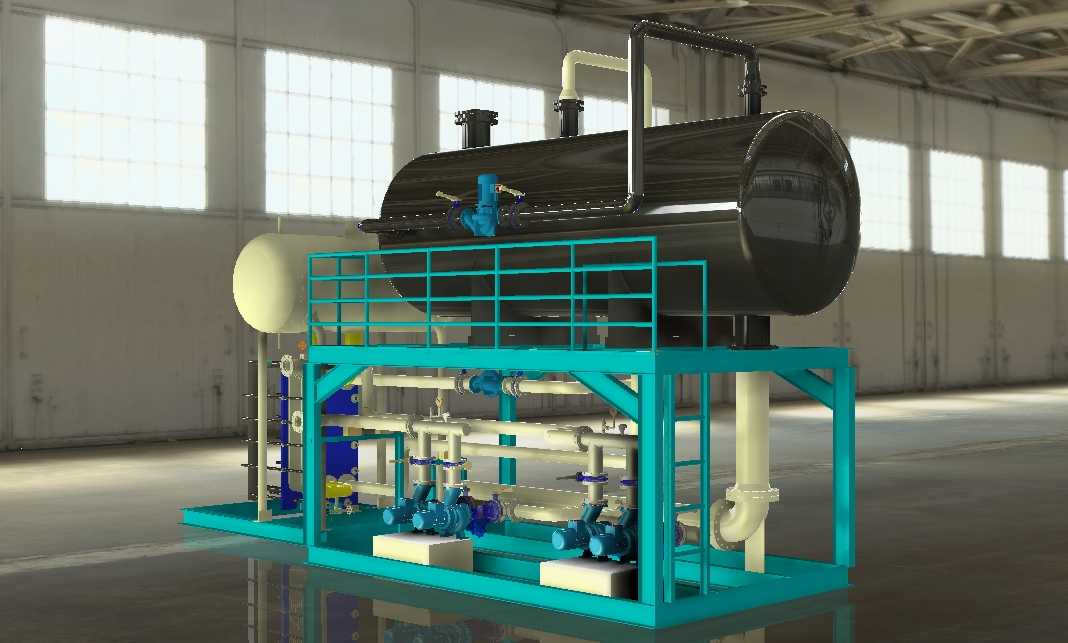

这套乙二醇冷却集成设备主要面向化工生产、冷链仓储、工业工艺冷却等需要稳定低温冷源的应用场景，可独立作为低温冷媒供给单元接入生产系统，也可与氨水制冷机组联动运行，为反应釜、物料输送管线、仓储冷盘管等终端提供温度稳定的乙二醇低温载冷介质，解决常规水冷无法满足的零下温度区间供冷需求，避免直接采用制冷剂直供带来的管路安全管控压力。设备整体采用撬装集成式设计思路，将卧式储液罐体、板式换热单元、离心输送水泵、管路阀组、操作检修平台整合在统一的型钢底座框架上，出厂前可完成大部分管路连接与阀组调试，现场仅需对接冷媒进出口、供电线路即可投入使用，大幅缩减现场安装施工的周期与成本。上层卧式罐体为乙二醇储液与气液分离腔体，外部配置操作防护栏杆与爬梯，预留液位、温度检测接口，可实时监控储液状态；旁侧的卧式椭球罐体为辅助气液分离与稳压单元，平衡系统运行时的冷媒压力波动，避免泵组出现气蚀问题。下层框架集成两台一用一备的输送水泵，搭配进出口截止阀、止回阀与旁路调节管路，可根据终端冷量需求自动切换运行泵组，也可通过旁路调节供液流量，匹配不同工况下的冷量输出；前端的板式换热器为核心换热单元，负责将氨水制冷机组产出的冷量传递给乙二醇载冷剂，板换采用模块化叠片结构，可根据实际换热量需求调整换热片数量，换热效率远高于传统管壳式换热设备。设备整体布局充分考虑日常操作与检修空间，阀组操作高度设置在人体站立操作的舒适区间，泵组与板换周边预留足够的拆装检修空间，上层平台护栏高度符合工业操作安全规范，整体安装边界紧凑，可直接放置在硬化水平地面上，无需额外做大型混凝土基础，适配厂房内、室外露天等多种安装环境。管路采用不同颜色区分介质流向，黄色管路为乙二醇回流管路，银灰色管路为供液管路，黑色管路为安全泄压与排气支路，方便运维人员快速识别管路功能，降低日常巡检与故障排查的难度。
