工业级列管式蒸汽水换热设备结构设计

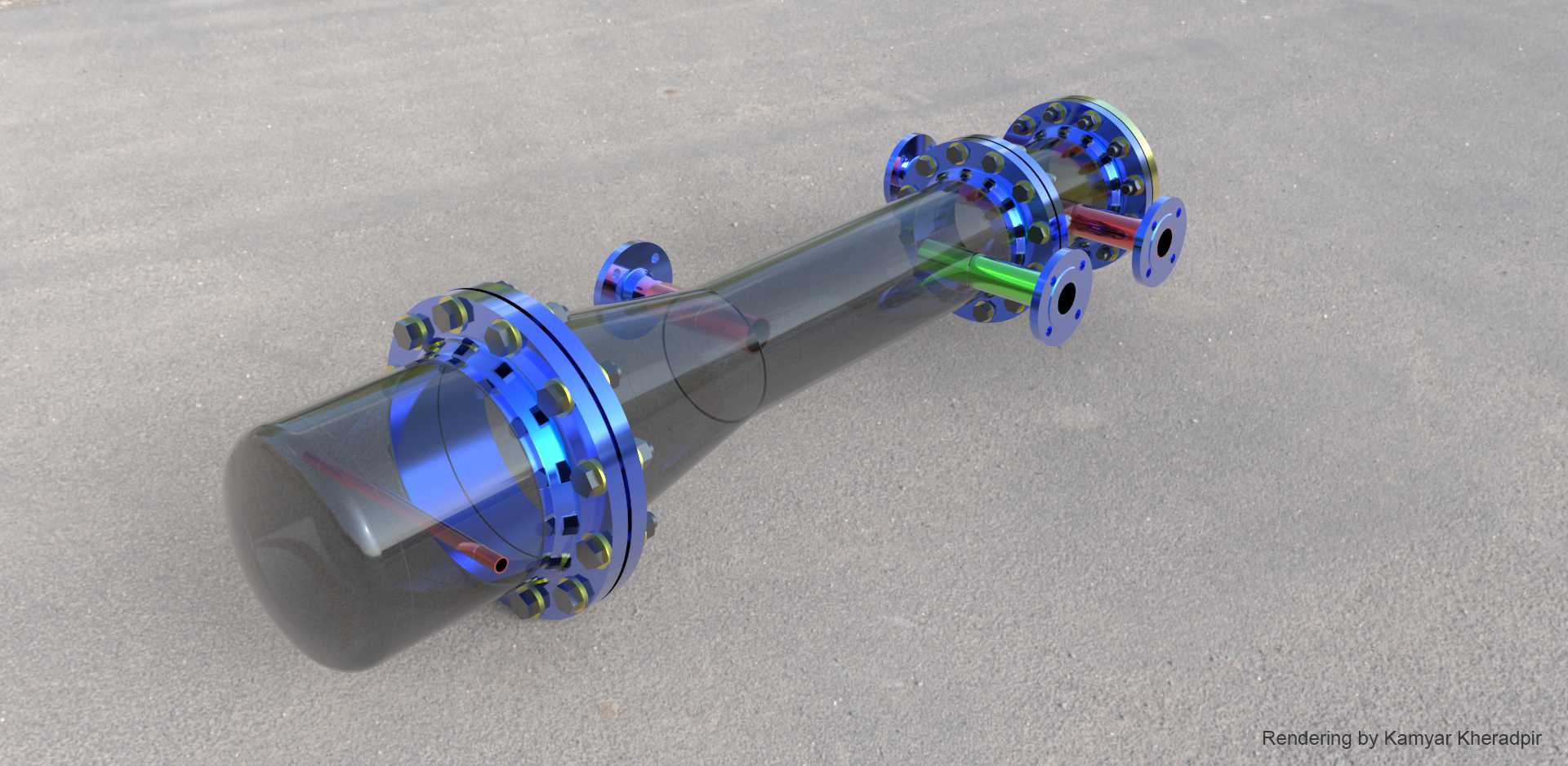

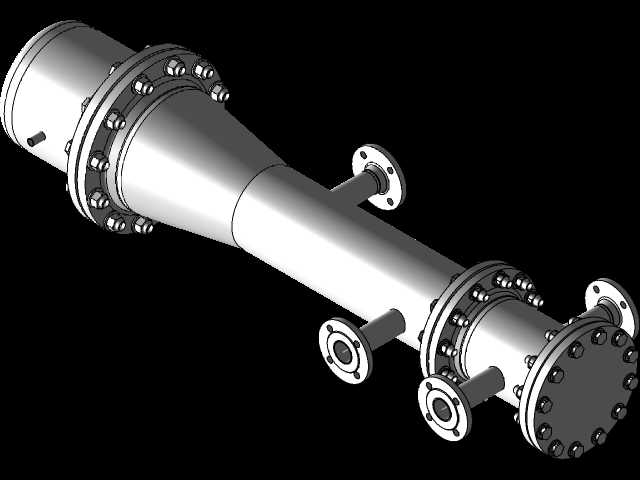

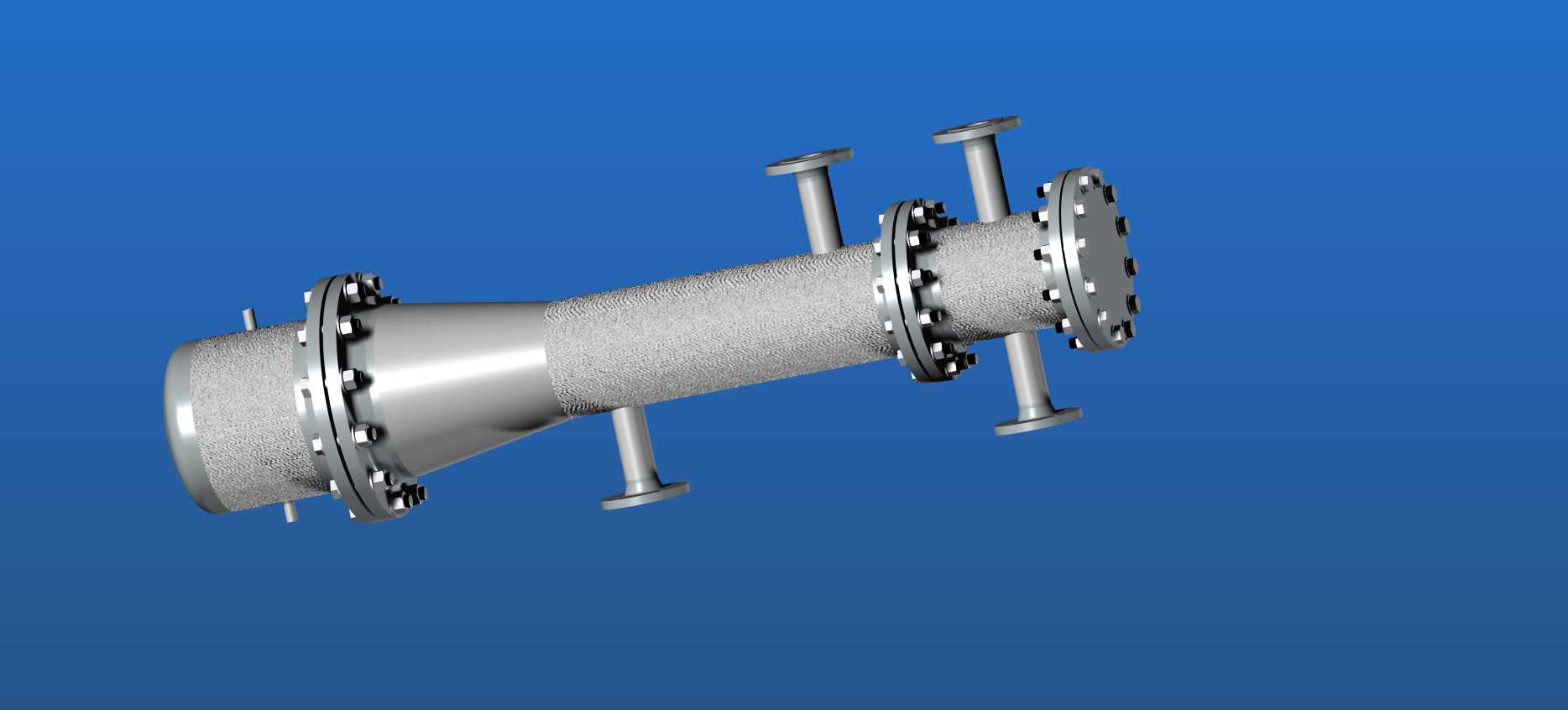

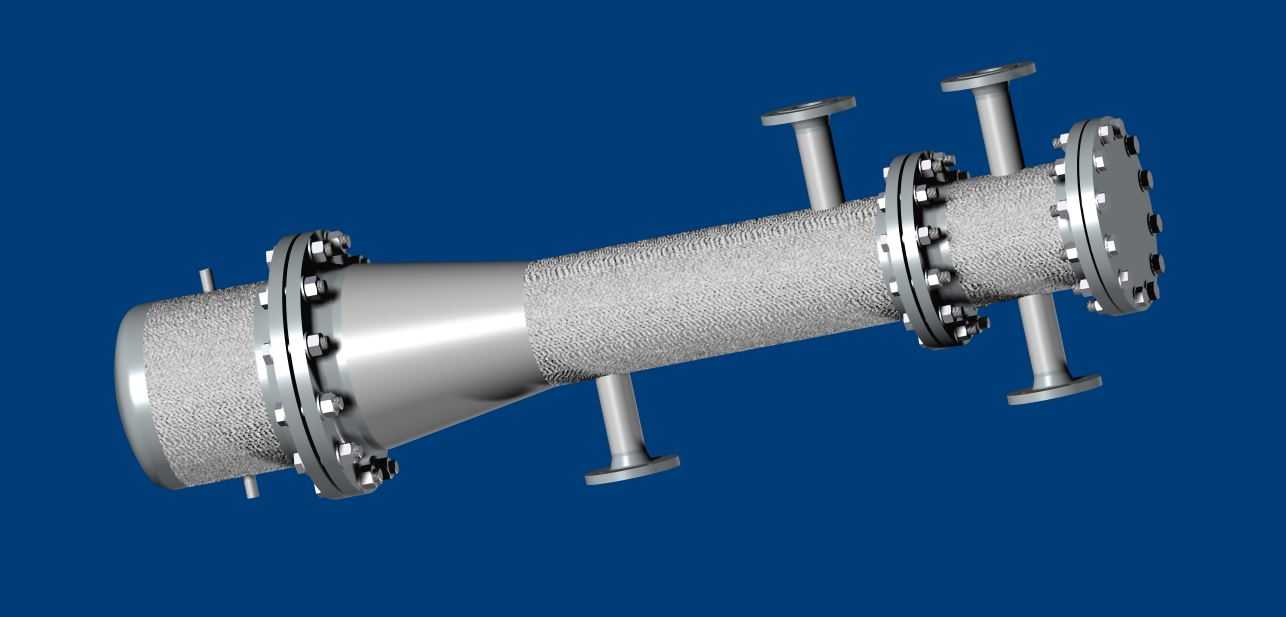

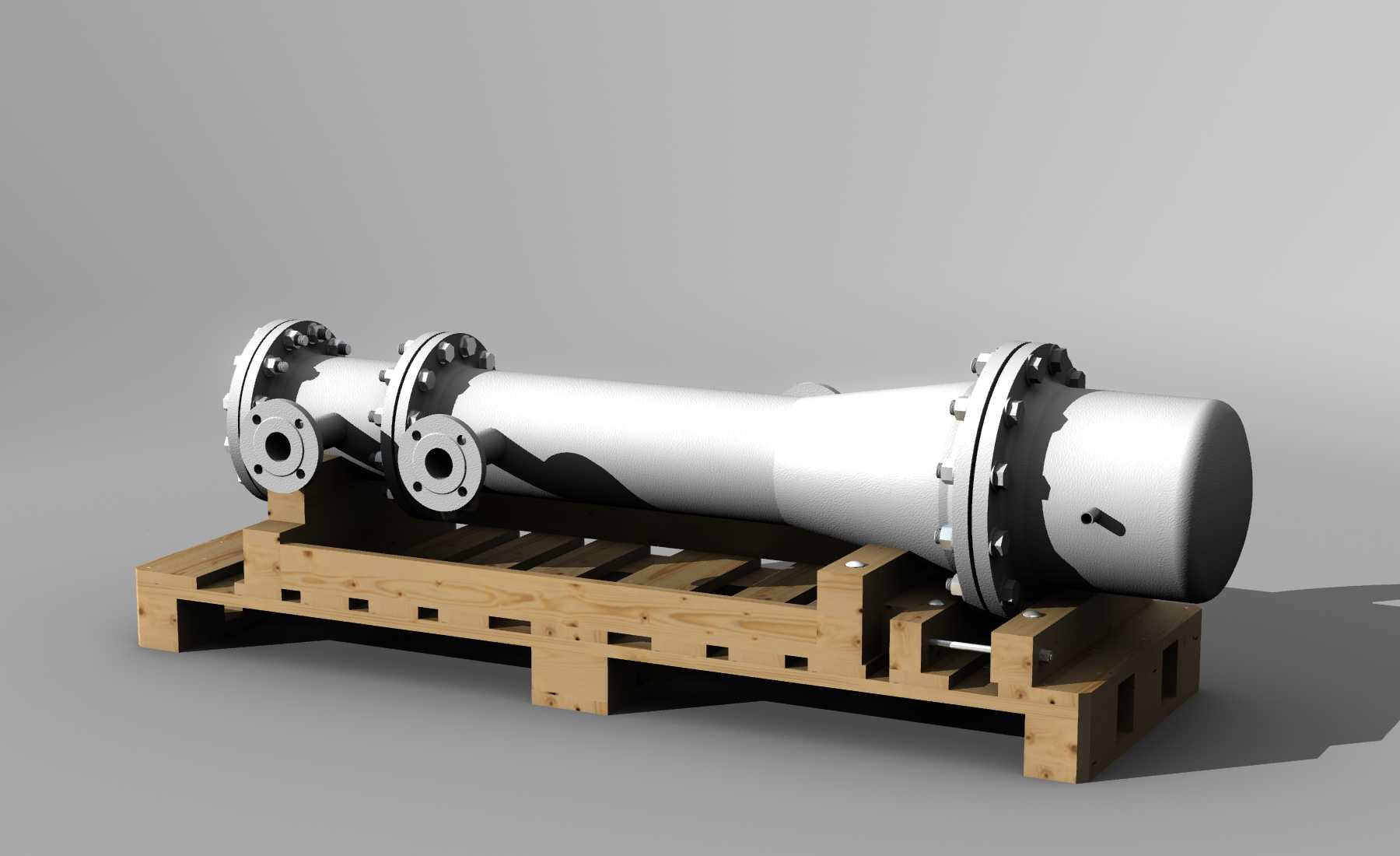

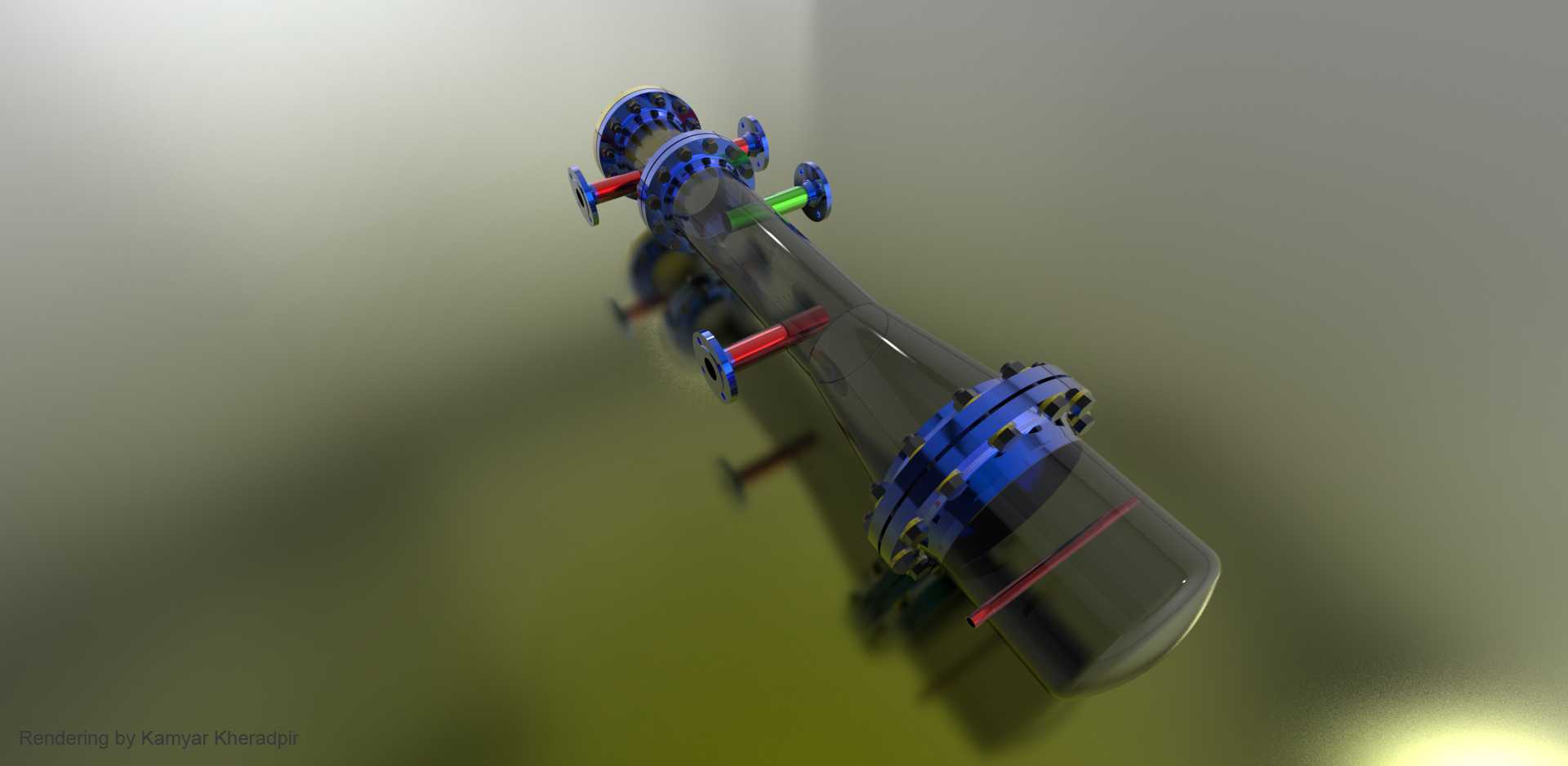

这款换热设备主要面向工业生产与民用配套的热能转换场景，在化工生产的物料预热、集中供暖系统的水温提升、食品加工的介质温控、电厂余热回收等场景中都能发挥核心作用，核心用途是实现蒸汽与水之间的高效热量传递，让高温蒸汽携带的热能通过换热壁面传导至低温水体，既可以输出符合温度要求的热水供给生产生活使用，也能通过换热实现高温蒸汽的冷凝回收，降低整个热力系统的热能损耗与水资源消耗。从功能特性来看，该设备采用带变径段的列管式结构设计，两端通过法兰结构实现端盖与筒体的密封连接，筒体上分布的多组接口分别对应蒸汽入口、冷凝水出口、冷水入口、热水出口的功能分区，能够让两种介质在设备内部形成稳定的逆向流动，最大化换热温差，提升整体换热效率。设备表面做了防滑纹理的包覆设计，既可以降低设备运行过程中的表面散热损失，也能避免运维人员接触高温筒体发生烫伤风险，法兰连接处采用均匀分布的螺栓紧固结构，能够承受换热过程中筒体内的额定工作压力，避免介质泄漏引发的安全问题。在设计思路上，这款设备充分考虑了实际安装与运维的便捷性，变径段的结构设计能够让进入筒体的介质流速更加平缓，减少高速介质对换热管束端部的冲刷磨损，延长管束的整体使用寿命；多组侧向接口的位置排布充分匹配常规工业管道的走向逻辑，能够减少现场安装时的管道弯折数量，降低管路阻力。从安装边界来看，设备整体为卧式长筒结构，两端法兰的外径尺寸、各接口的法兰规格都匹配通用工业管道的连接标准，安装时只需预留出两端端盖拆卸的运维空间、侧向管道的连接操作空间即可完成布设，设备底部预留的支撑位能够适配常规的型钢支架安装，不需要额外定制特殊的支撑结构，能够适配不同规模换热站、生产车间的安装空间条件。设备的管束与筒体采用可拆卸的连接结构，后期运维时可以将端盖拆下清理管束表面的结垢，不需要整体切割设备筒体，大幅降低后期的运维成本与停机维护时间，能够长期在带压换热的工况下保持稳定的换热效率。
