集装箱用焊接式扭锁底部固定构件

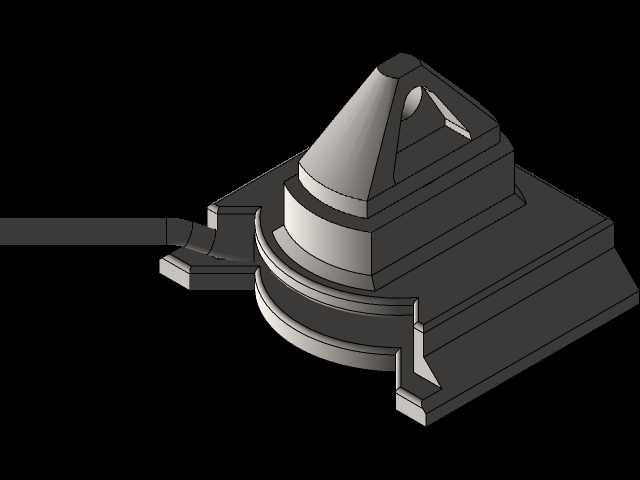

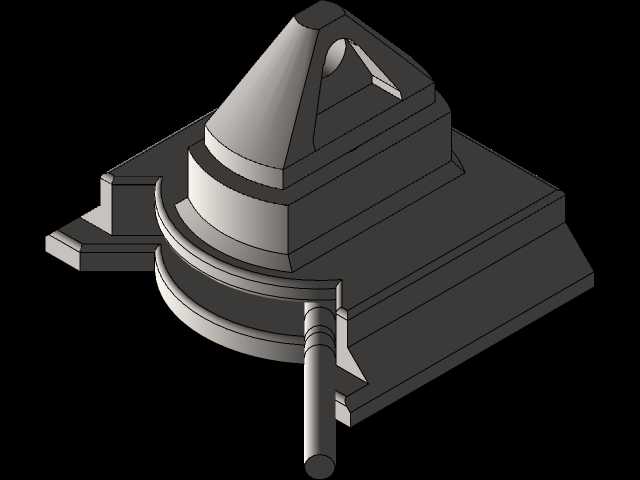

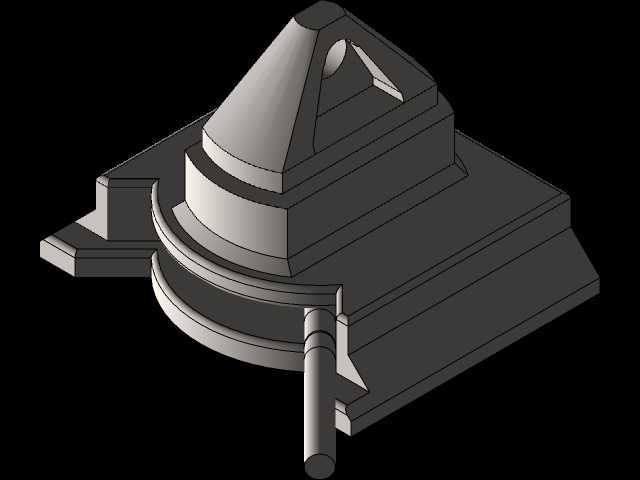

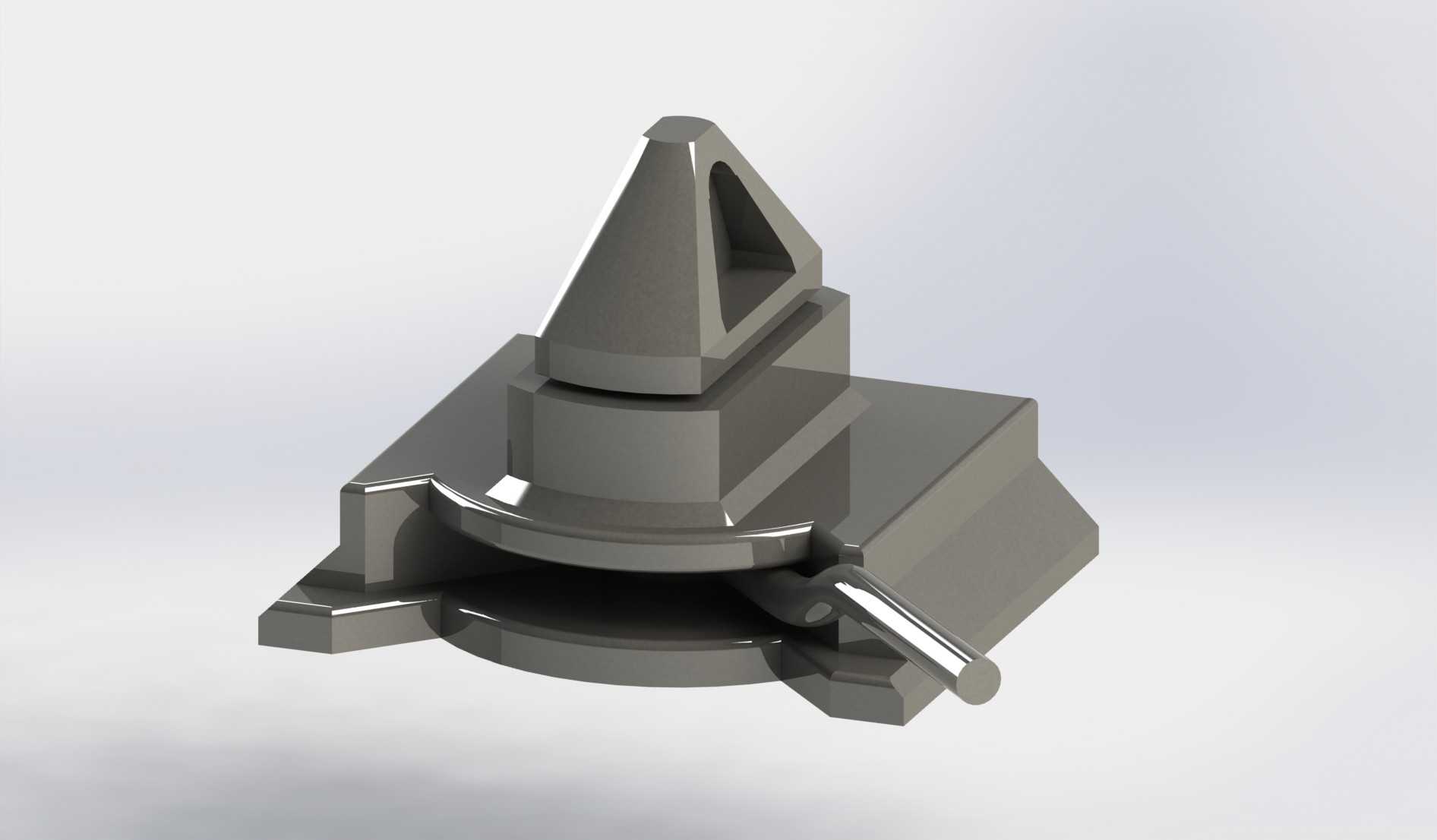

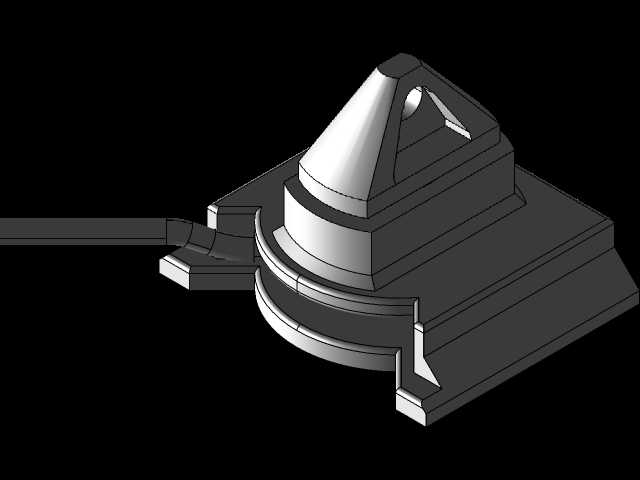

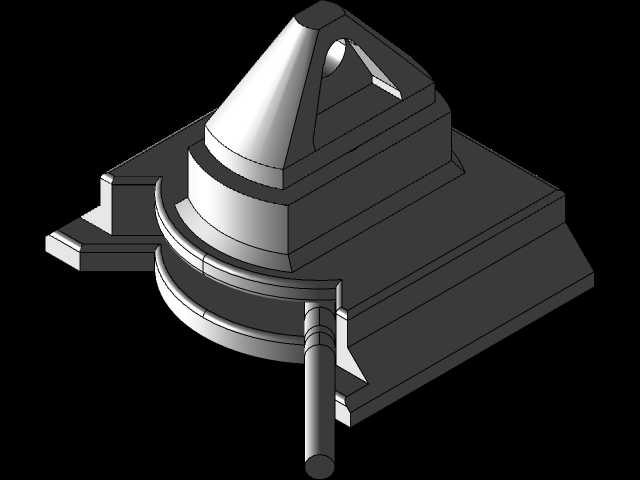

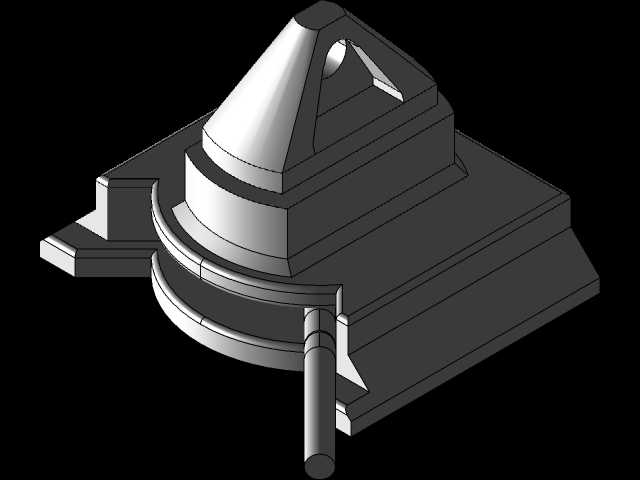

在集装箱多式联运、堆场堆存、车载转运的全链路作业场景中，扭锁是实现集装箱与承载结构快速锁止、防止运输过程中箱体移位倾覆的核心连接部件，本次呈现的扭锁底部构件，是整套扭锁机构中承担基础固定、锁体承载、转动导向功能的核心基座部分，直接决定整套锁具的连接强度与长期使用可靠性。该构件的核心用途是作为扭锁的固定基座，通过焊接方式永久固定在集装箱半挂车车架、堆场固定台架、铁路平车承载面等配套结构上，为上部可转动的锁头部分提供稳定的安装支撑与转动限位，配合锁头的旋转动作完成与集装箱底部角件的卡合锁止或解锁脱离，实现集装箱与承载结构的刚性连接，可承受集装箱堆码、运输过程中产生的纵向、横向冲击载荷与垂直方向的重力载荷，避免运输过程中箱体出现滑移、跳脱、侧倾等安全隐患。从功能特性来看，该扭锁底部采用一体化铸造成型后做精加工处理，整体结构无拼接焊缝，基体强度高、抗冲击性能好，可适配常规标准海运集装箱的角件锁孔尺寸，锁座上部设置有与锁头配合的环形转动槽，既可以为锁头的90度旋转动作提供精准的导向限位，又能承受锁头传递来的箱体载荷，将载荷均匀分散到下部的焊接安装面上；侧部延伸出的扳杆操作位预留了足够的操作空间，作业人员可使用配套工具直接扳动扳杆完成锁止或解锁操作，操作力矩设计符合人因工程要求，单人即可快速完成操作，无需额外辅助设备；基座底部设计为平整的焊接安装面，四周设置有焊接坡口，焊接时可保证焊脚填充饱满，连接强度满足重载运输的载荷要求，同时基座两侧设置有定位凸台，安装时可快速卡入承载结构的预开定位槽中，无需反复调整位置即可保证安装精度，降低现场安装的作业难度。在设计思路上，该构件优先保障结构强度与载荷传递路径的合理性，整体采用上窄下宽的锥形过渡结构，上部与锁头配合的部位做加厚处理，对应角件锁孔的受力位置做局部加强，避免长期受载出现变形开裂；下部安装面做加宽处理，增大与承载结构的接触面积，降低单位面积的焊接应力，避免长期受载后焊缝出现疲劳开裂；转动配合部位预留了合理的配合间隙，既保证锁头转动顺畅无卡滞，又避免间隙过大导致锁止后出现旷量，减少运输过程中的冲击异响与部件磨损；外露的操作扳杆做圆弧过渡处理，避免操作时划伤作业人员，同时扳杆的长度经过优化，既保证操作时拥有足够的力矩，又不会因为过长导致突出承载面过多，影响集装箱落箱时的对位操作。从安装边界与尺寸适配来看，该扭锁底部的安装面尺寸完全匹配标准集装箱角件的安装间距，焊接固定后锁头的中心位置与集装箱底部角件锁孔的中心位置完全重合，落箱时无需额外调整即可让锁头顺利插入角件锁孔；构件整体高度控制在合理范围内，焊接固定后上部突出承载面的高度不会影响集装箱在承载面上的平稳放置，锁头完全收回时不会与集装箱底部平面发生干涉；基座的整体外轮廓尺寸经过优化，相邻扭锁安装时不会出现空间干涉，可满足20英尺、40英尺等标准规格集装箱的固定安装要求，适配公路、铁路、堆场等多种场景下的集装箱固定需求。
