跨路桁架式管桥钢结构三维设计作品

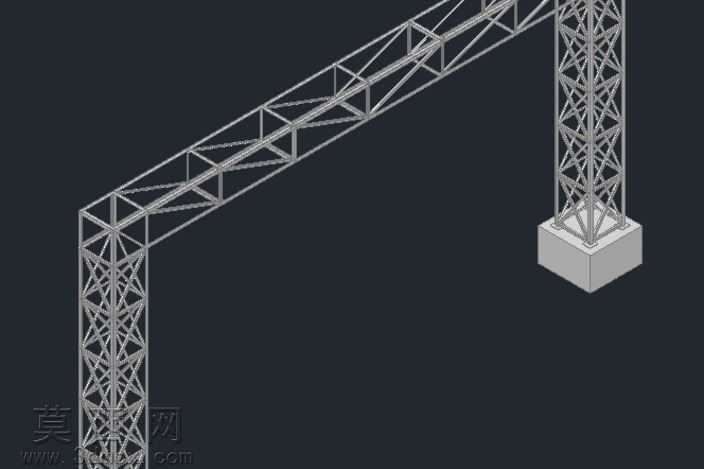

本作品为跨路桁架式管桥的三维设计模型，整体采用三维参数化建模方式完成，完整还原了桁架管桥的真实结构形态与力学构造逻辑。建模过程中首先确定管桥的整体跨度与支撑高度，以满足跨越公路或铁路的净空要求，主体承重结构采用空间桁架体系，通过等边角钢作为弦杆与腹杆，按照三角形稳定构造进行排布，在保证整体结构刚度与承重能力的同时，最大化降低结构自重，减少材料用量。模型对桁架节点的连接构造做了精细化还原，每一处腹杆与弦杆的交接位置都按照实际焊接连接的形态做了处理，避免出现结构错位、构件穿模的问题，竖向支撑塔架同样采用格构式桁架设计，从顶部主梁位置向下逐步传递荷载，底部搭配混凝土承重基座，基座上预留了塔架立柱的锚固连接点位，还原真实工程中基础与上部钢结构的连接逻辑。材质渲染阶段，钢结构部分采用哑光银灰色金属材质，还原热轧型钢的真实表面质感，混凝土基座采用浅灰色哑光混凝土材质，搭配细微的表面肌理表现混凝土的浇筑质感，背景采用深灰色纯色背景突出结构本身，渲染时开启环境光遮蔽效果，清晰展现桁架杆件之间的层次关系与阴影细节，让整体结构的空间构造一目了然。设计思路上充分考虑管桥的实际使用场景，上部桁架主梁预留了管道敷设的承载空间，可满足多根工业管道的架空敷设需求，整体结构的杆件排布经过力学逻辑优化，所有受力杆件均沿荷载传递方向布置，避免出现冗余构件，竖向塔架的截面尺寸从上到下保持合理比例，保证侧向稳定性，能够抵御常规风荷载与管线自重带来的形变，模型整体可拆分、可编辑，能够用于工程方案展示、结构教学演示、施工交底参考等多个场景，完整呈现了架空管桥从基础到上部承重结构的全部构造细节。
