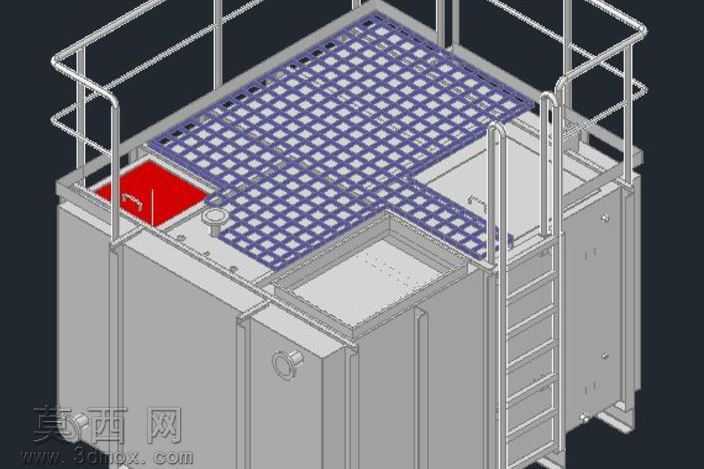

带护栏爬梯的工业罐式操作平台结构

本作品为工业场景配套的罐顶操作平台三维建模成果，建模过程依托主流三维设计软件完成，整体采用自底向上的装配建模思路，先完成单个标准结构件的参数化建模，再按照装配约束关系完成整体拼接，确保各部件的位置公差、装配间隙符合工业设计规范。模型主体为立式方形罐体结构，罐体侧壁做了加强筋结构的细节刻画，还原了工业罐体的承压设计特征，罐体侧面预留了管道接口、观察口等功能性结构，接口位置的法兰盘做了螺栓孔的细节建模，还原真实的安装连接结构。罐顶操作区域铺设了紫色方格格栅踏板，格栅采用镂空网格结构建模，还原了工业防滑踏板的透水、防滑特性，踏板边缘设置了多段式不锈钢防护栏杆，栏杆采用圆管型材建模，转角处做了圆弧过渡处理，符合安全防护的设计要求，栏杆立柱与罐顶的连接座做了细节刻画，还原真实的安装固定结构。罐顶一侧设置了红色方形人孔盖板，盖板上做了拉手、密封槽的细节建模，还原人孔的开启、密封结构特征，人孔旁设置了圆形液位计接口，接口的螺纹连接结构做了简化但清晰的表达。罐体侧面设置了直爬梯结构，爬梯踏步做了防滑纹路的细节处理，爬梯两侧的扶手与顶部护栏做了平滑连接，形成连续的安全防护通道，爬梯与罐体侧壁的连接支架做了等距排布，符合直爬梯的安装设计规范。材质渲染阶段，罐体主体采用哑光工业灰金属材质，还原碳钢罐体的涂装质感；格栅踏板采用深紫色工程塑料搭配金属包边材质，区分踏板与罐体的材质差异；防护栏杆与爬梯采用亮面不锈钢材质，还原金属型材的反光特性；人孔盖板采用醒目的大红色哑光涂装，起到安全警示的视觉效果。整体建模过程严格遵循工业设备的设计比例，各部件的尺寸比例协调，没有出现结构错位、比例失调的问题，细节刻画兼顾了模型的轻量化与结构表达的完整性，既能够清晰展示罐顶操作平台的整体布局与各部件的连接关系，也保留了关键功能结构的细节特征，可用于工业设备布局演示、安全操作培训、结构方案沟通等场景，模型的装配结构清晰，可根据需求对单个部件进行参数调整，适配不同规格罐体的配套平台设计参考。
