工业厂区工艺管道排布三维设计方案

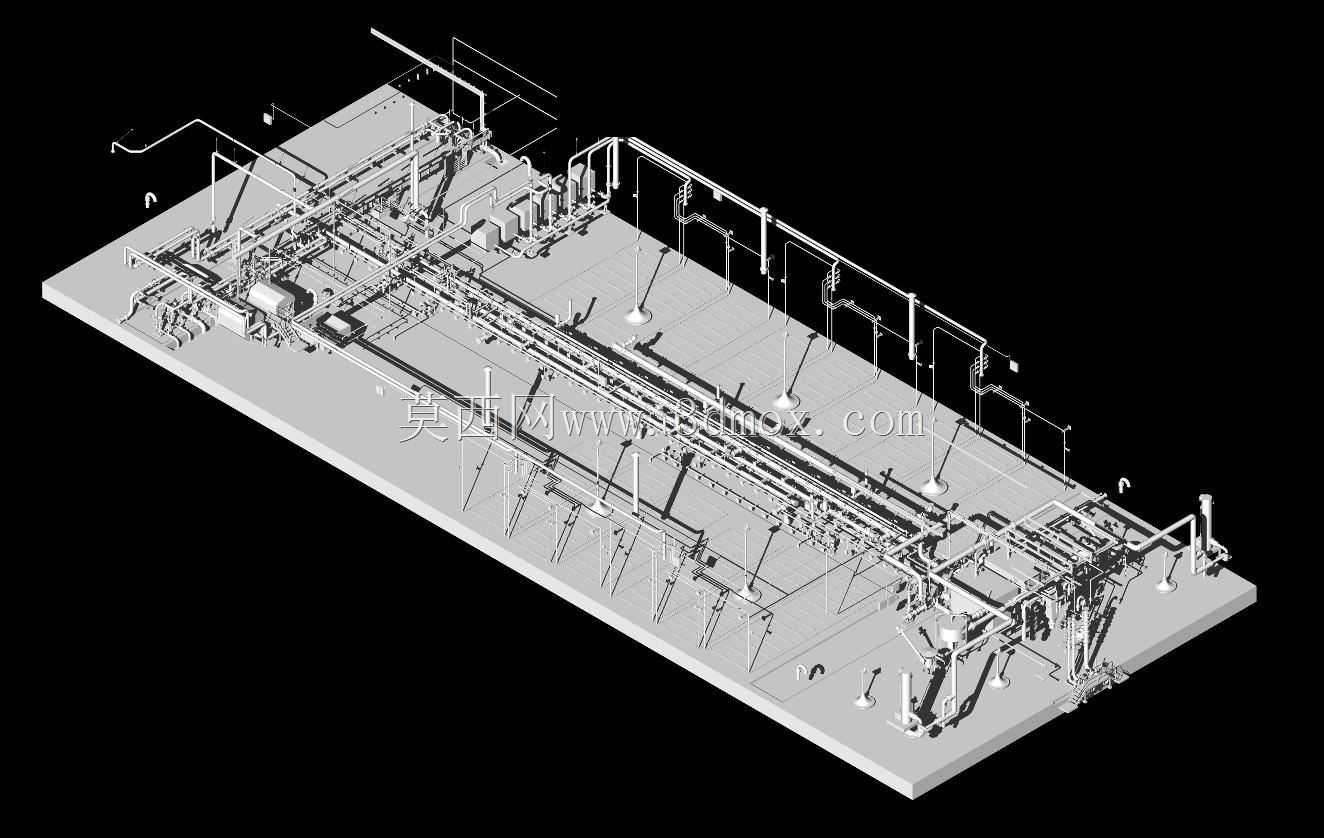

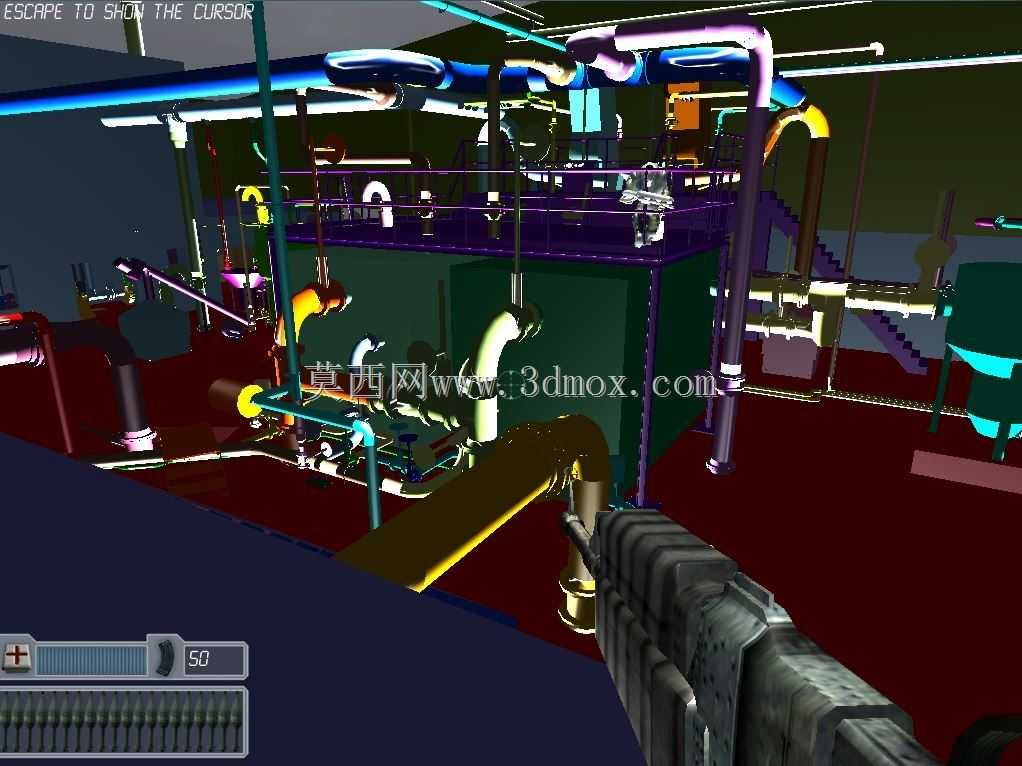

　　这套三维设计内容完整还原了大型工业生产装置区内的工艺管道系统排布逻辑，覆盖管廊层、操作平台层、设备接口层的全层级管线布局，可直接用于化工、食品加工、能源输送类厂区的管线方案评审、施工交底环节。从实际工程落地角度看，厂区管道系统的核心作用是完成不同生产单元间的流体介质输送，包括生产原料、中间产物、冷却循环水、蒸汽、压缩空气等不同属性的介质，所有管线的排布都需要兼顾介质流向要求、操作检修空间、应力变形补偿、安全防护距离等多重约束。设计过程中首先梳理了各生产设备的接口坐标，将大口径主输送管道沿中央主通廊两侧分层排布，大管径高温介质管道布置在管廊上层，避免泄漏时对下层管线和操作人员造成伤害，小口径仪表风管、

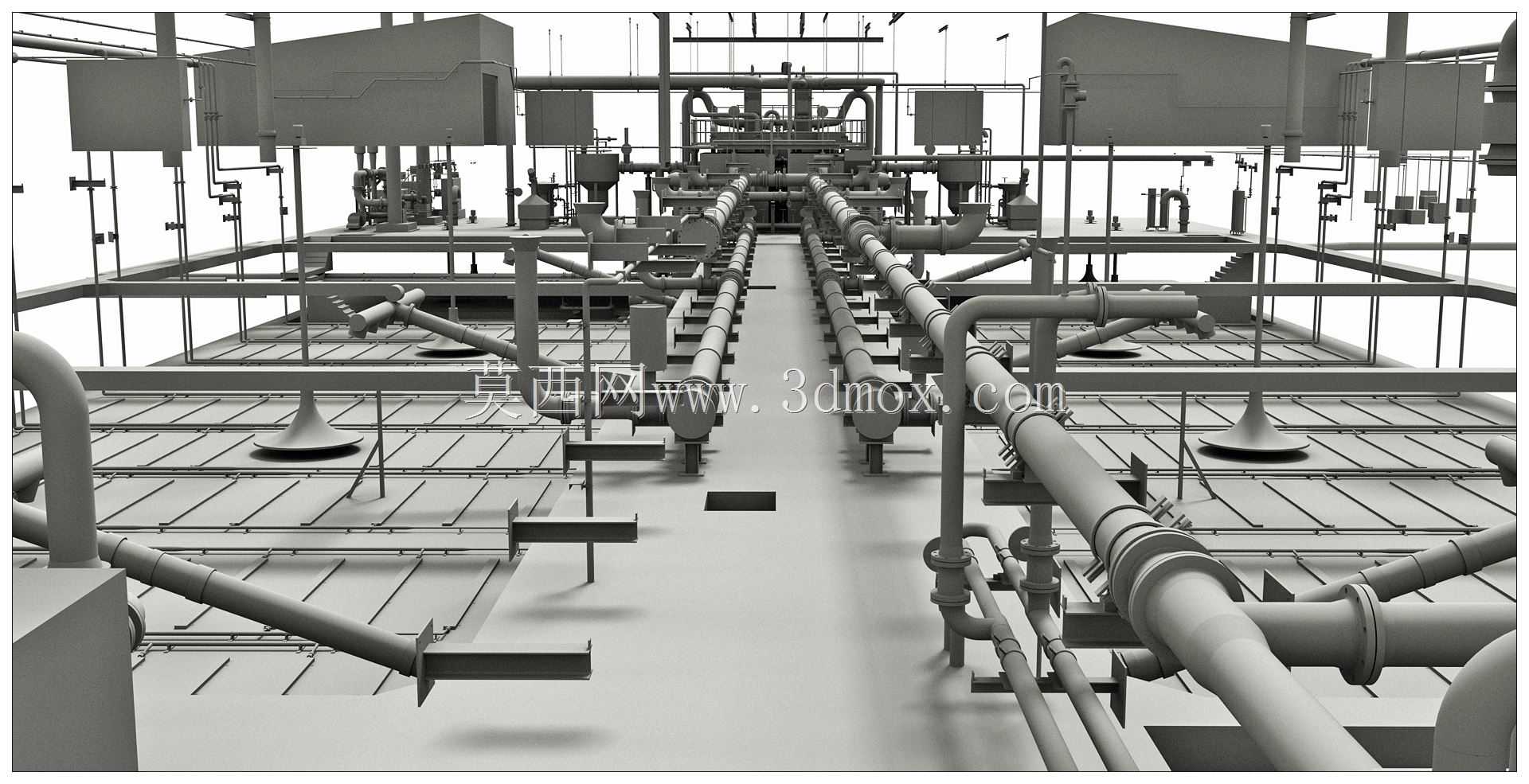

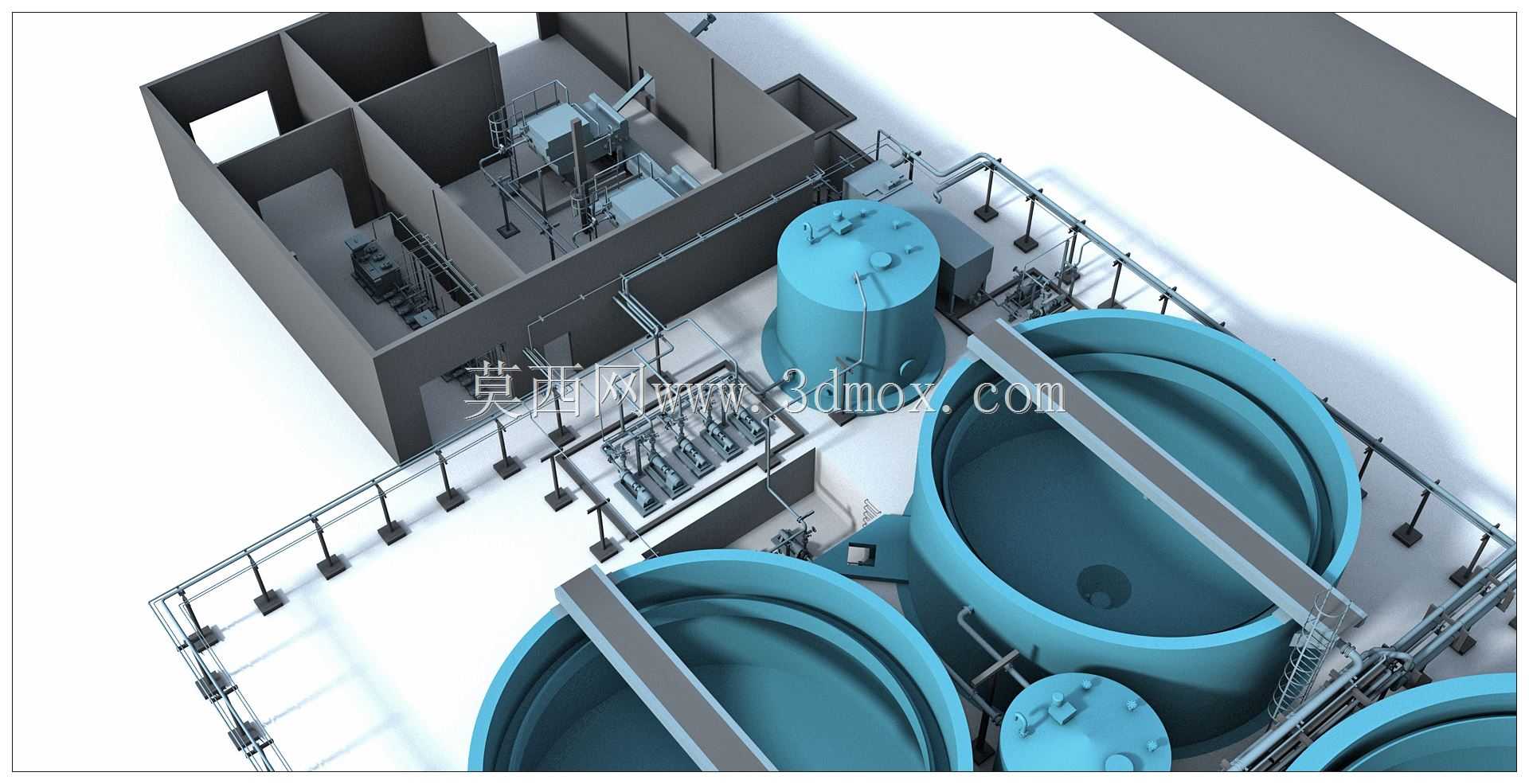

　　电缆桥架配套布置在管廊侧边预留区域，减少不同功能管线的交叉干扰。操作平台区域的支管排布充分考虑了日常巡检的通行需求，所有管道下方预留的净空高度满足人员通行和小型检修机具通过的要求，管道转弯处、变径位置都预留了法兰连接和阀门安装的操作空间，避免后期运维时出现操作空间不足的问题。针对管道的支撑结构，设计中匹配了不同管径对应的支架形式，大口径管道采用承重式固定支架，在管道热胀冷缩的变形段设置滑动支架和补偿器安装位置，小口径支管采用抱箍式活动支架，所有支架的安装点位都避开了管道焊缝、法兰连接位置，减少应力集中对管道连接部位的损伤。管线排布时同步考虑了与平台结构梁、设备吊装口的位置关系，所有管道的安装路径都避开了设备检修的吊装通道，

　　后期设备更换、大件部件吊装时不需要额外拆除管线，降低运维阶段的改造成本。从安装边界来看，主管道的中心标高统一匹配厂区管廊的标准层高，支管与设备接口的对接位置预留了调整段，可抵消土建施工、设备安装的位置误差，管道外壁与周边结构的安全距离满足不同介质的防护要求，高温管道与电缆桥架、仪表管线的间距满足隔热防护要求，腐蚀性介质管道布置在管廊下层且设置了防泄漏收集槽的安装位置。这套三维排布方案将原本二维图纸中难以发现的管线碰撞、空间冲突问题提前暴露，比如不同走向管道的标高冲突、支管与平台立柱的位置干涉、阀门操作面朝向不合理等问题，都在三维建模阶段完成了调整，大幅减少现场施工时的管线改道工作量。针对不同介质的管道，设计中预留了标识色环、

　　流向标识的安装位置，后期运维人员可快速识别管道内的介质类型和流向，降低误操作风险。管道的坡度设置也匹配了介质特性，含颗粒的物料管道设置了足够的排净坡度，蒸汽管道设置了疏水阀的安装点位，循环水管道设置了排气和排污接口，所有辅助功能配件的位置都在三维模型中做了精准定位，施工时可直接参照坐标定位安装，不需要现场二次测算。
