重型矿用板式给料输送设备结构设计

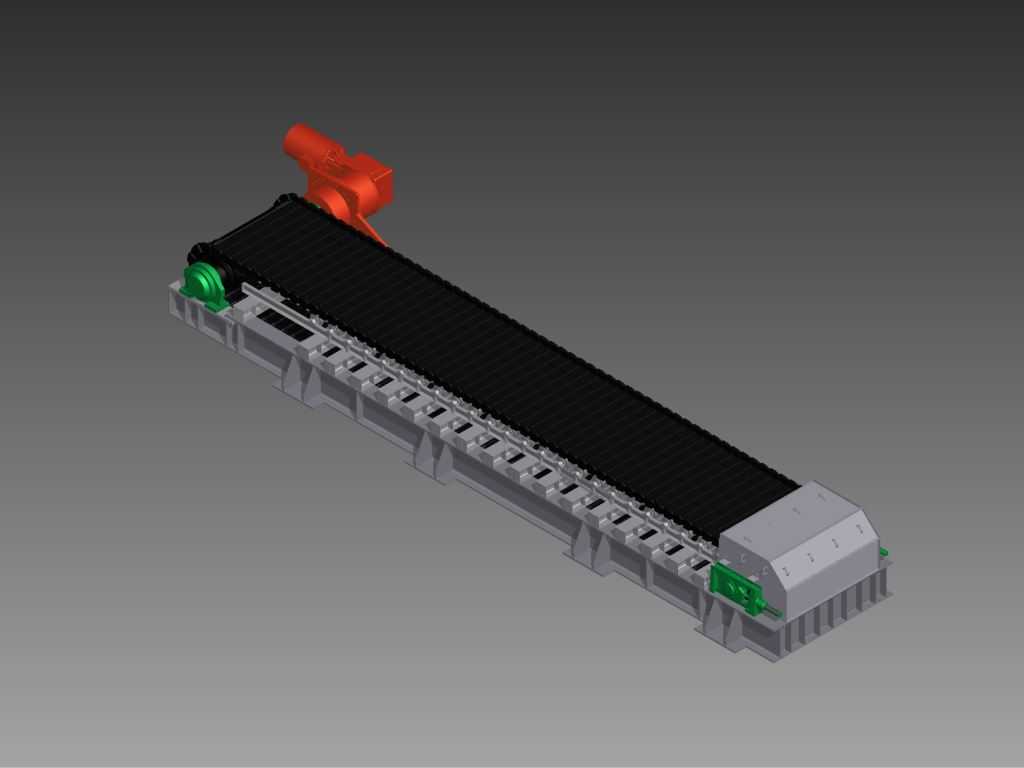

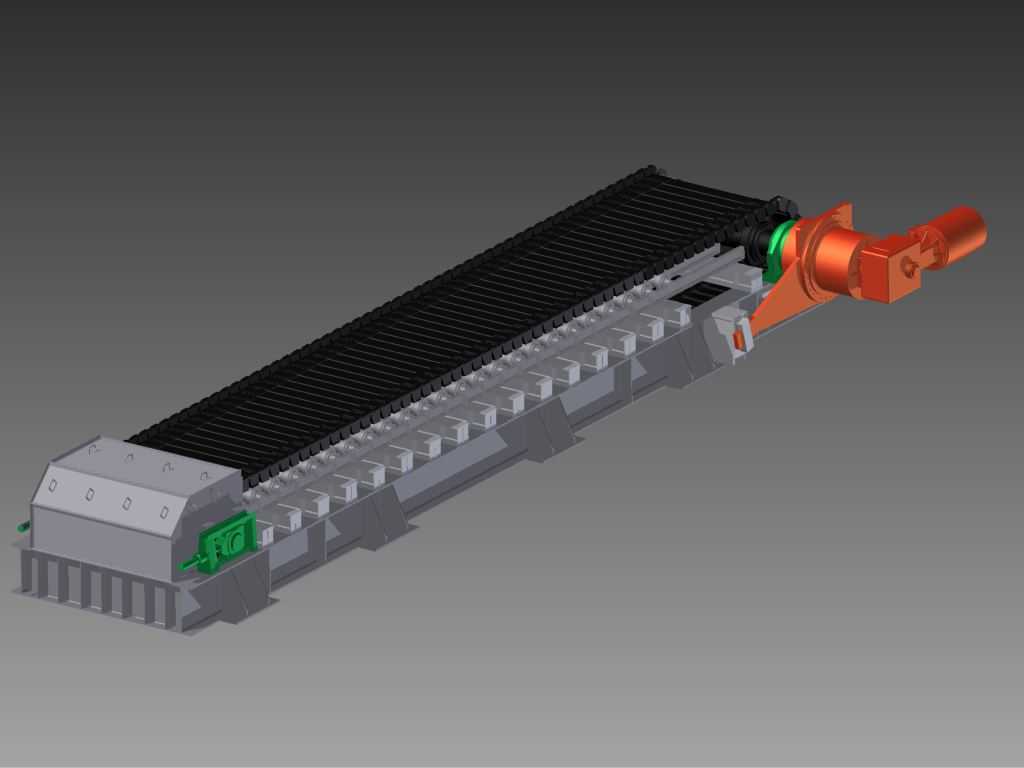

这款板式给料设备主要面向矿山、建材、冶金等散状物料处理场景，常布置在初级破碎工序前端，承担从料仓到破碎设备的均匀给料任务，可适配大块、高磨蚀性、高温类物料的输送作业，能承受较大料仓压力与物料冲击载荷，是散料处理生产线中衔接储料与破碎环节的核心设备。设备整体采用长条形卧式布局，主体由重型机架、链板承载组件、驱动单元、头尾轮组、侧边挡料结构组成，驱动端布置在设备出料侧上方，采用直连减速驱动结构，可输出大扭矩适配重载工况，头尾轮组采用带齿链轮结构，与牵引链条精准啮合，避免重载工况下的链条跳齿、跑偏问题。承载段采用加厚钢制链板拼接结构，单块链板之间采用铰接连接，可随牵引链条沿机架上的支撑导轨平稳移动，链板表面做耐磨处理，可承受大块物料直接砸落的冲击，两侧设置加高挡料板，避免输送过程中物料撒漏，机架底部采用分段式支撑脚设计，可适配不同安装基础的标高差，安装时可根据现场场地条件调整水平度，无需额外制作复杂安装基座。设计过程中重点考量了重载工况下的结构强度，机架主体采用型钢焊接结构，关键受力位置做加筋补强，支撑导轨采用耐磨钢轨材质，可长期承受链板与物料的持续摩擦，牵引链条采用大节距重载工业链条，单节链条破断载荷满足满负荷输送的安全系数要求。设备的安装边界需预留驱动端的检修空间，头尾端分别预留物料接料与出料的衔接尺寸，设备宽度方向需预留两侧挡料板与现场防护结构的安装间隙，整体安装坡度可根据现场工艺需求在合理范围内调整，适配不同物料的输送流速要求。运行过程中链板沿导轨做循环回转运动，将料仓卸下的物料匀速输送至下游破碎设备，可通过调整驱动转速匹配不同生产线的产能需求，相比带式给料设备，该结构可承受更高的物料冲击与温度，适配更恶劣的工况环境，设备日常维护仅需定期检查链条张紧度、驱动单元润滑状态，维护成本较低，可长期连续稳定运行。
