工业输送用围裙进纸装置三维设计

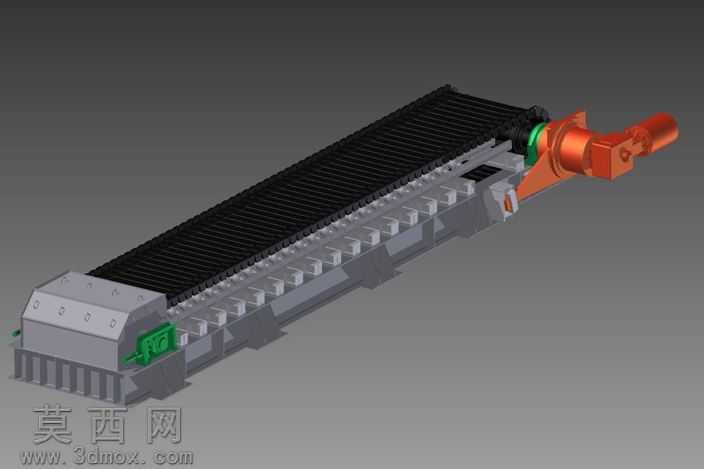

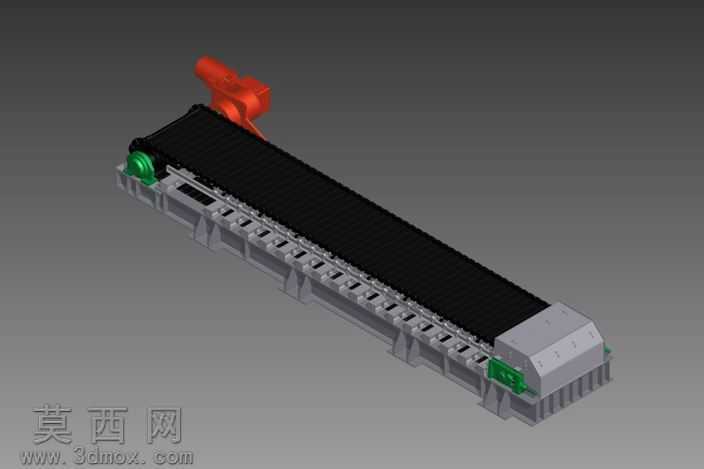

本作品为工业场景下纸料输送环节的围裙进纸装置三维模型，采用Autodesk Inventor完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，对装置的各个组成部件进行了1:1比例的还原设计。模型主体的长条形输送机架采用灰铸铁质感的材质渲染，表面做了哑光金属处理，还原了工业铸件的粗糙肌理与厚重质感，机架侧边等距排布的支撑肋板、安装卡槽结构都做了精细化建模，每一处安装孔位、衔接卡扣的尺寸都经过参数校准，保证装配时的干涉检查全部通过，符合实际机械加工的公差要求。装置中部的黑色输送皮带采用橡胶材质渲染，表面做了细微的防滑纹理处理，皮带与两端传动辊的贴合弧度自然，还原了皮带张紧状态下的真实形态；两端的传动组件采用亮绿色工程塑料材质渲染，清晰区分出动力端与从动端的结构差异，顶部的红色压纸组件做了高亮漆面质感处理，突出其作为功能调节部件的视觉辨识度。建模过程中采用自底向上的装配设计思路，先完成单个零件的参数化建模，再按照实际装配关系添加重合、同轴、齿轮啮合等约束，完整还原了进纸装置的运动逻辑：传动辊带动皮带运转时，顶部的围裙压料结构可对纸料进行限位导向，避免输送过程中纸料偏移、飘起，保证连续平稳的进纸作业。渲染阶段采用三点布光方案，主光源从斜上方打亮装置主体，辅光源弱化结构阴影，背景采用渐变灰色突出模型本身，同时对各个部件的材质反光度、粗糙度参数进行反复调试，让金属件的冷硬质感、橡胶皮带的柔韧质感、塑料部件的哑光质感都得到准确呈现，整体模型结构完整，细节丰富，可用于纸加工、印刷、办公纸品处理等相关设备的结构参考、方案演示以及教学演示使用。
