带执行机构的Karakuri重力换向跷跷板输送装置

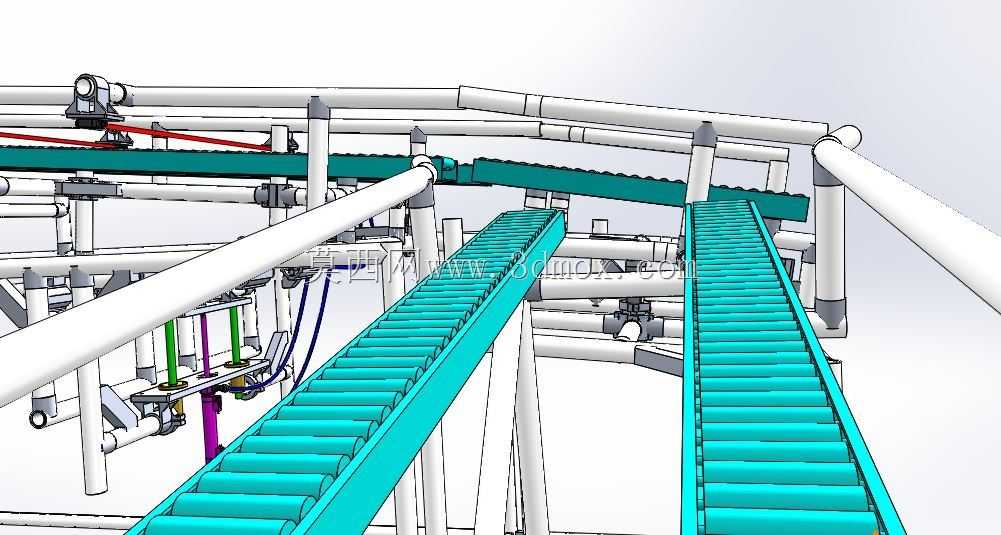

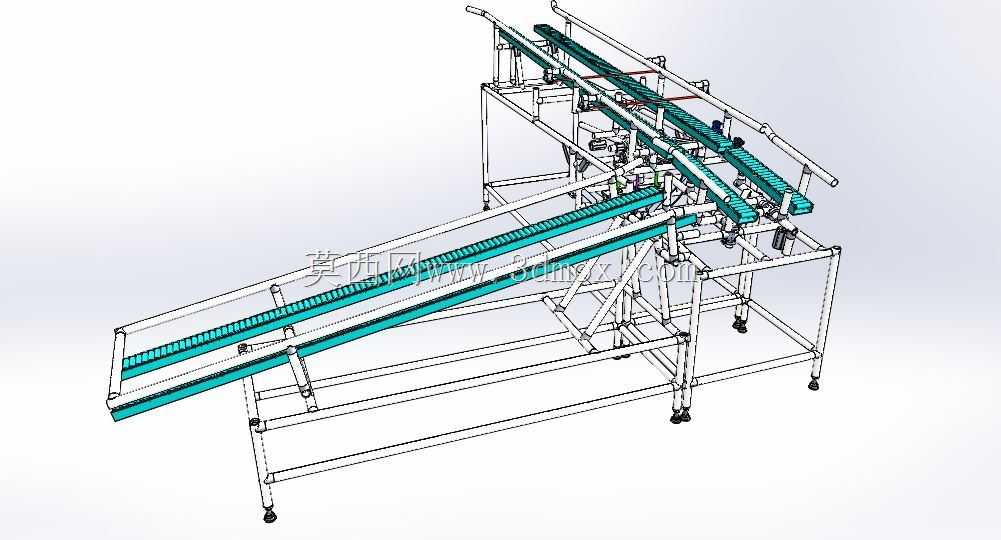

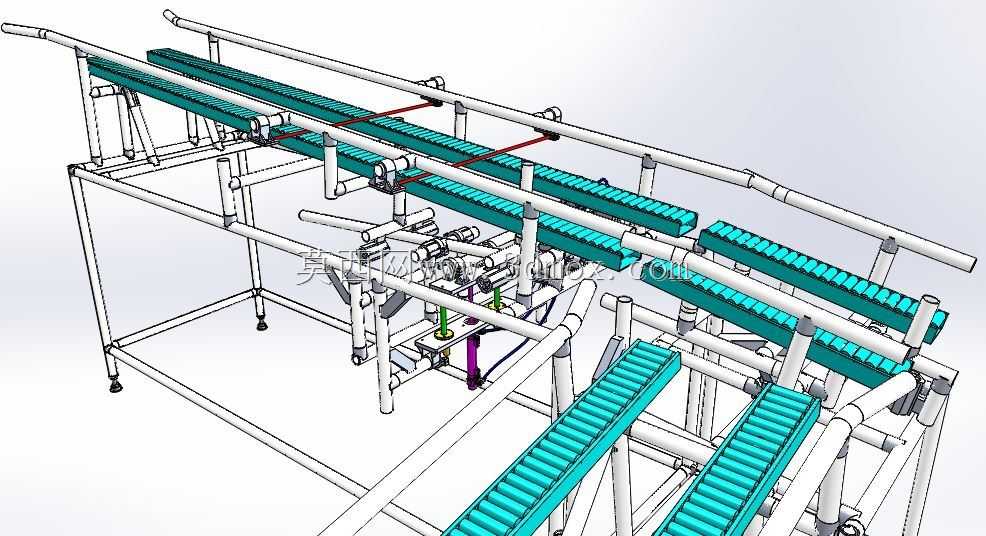

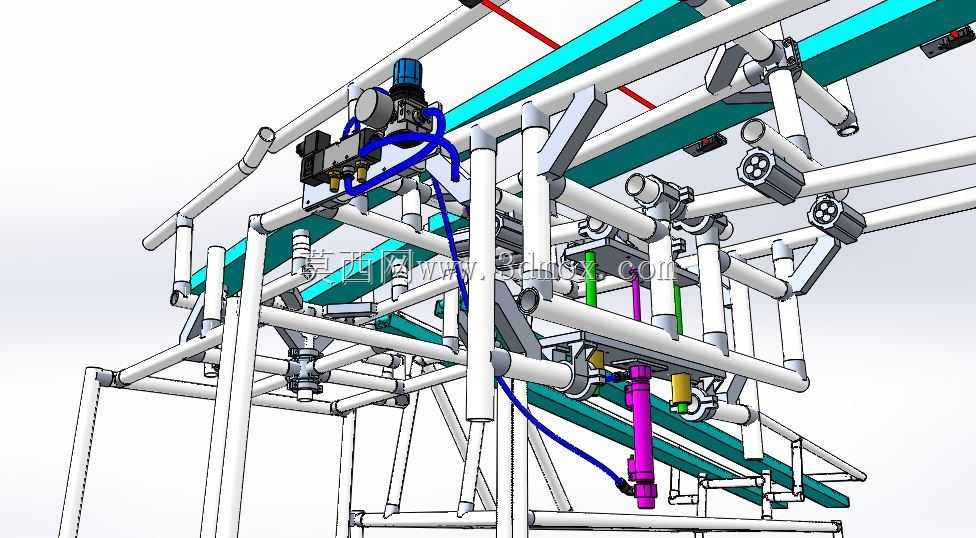

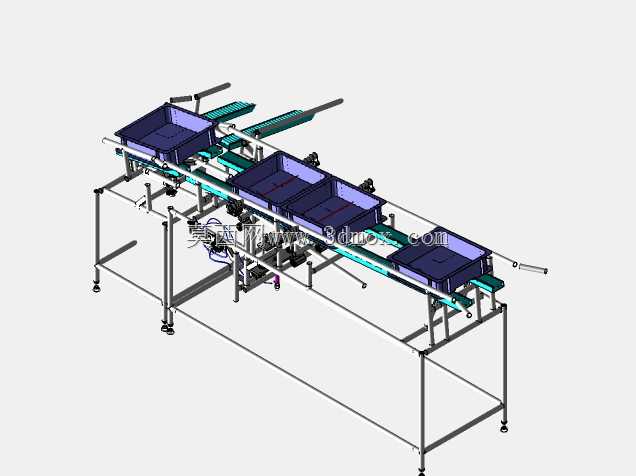

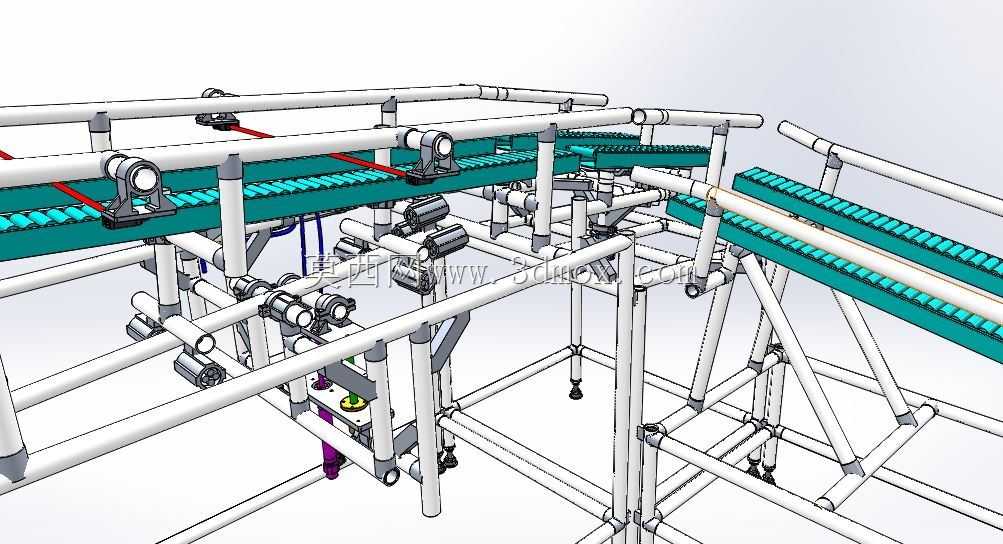

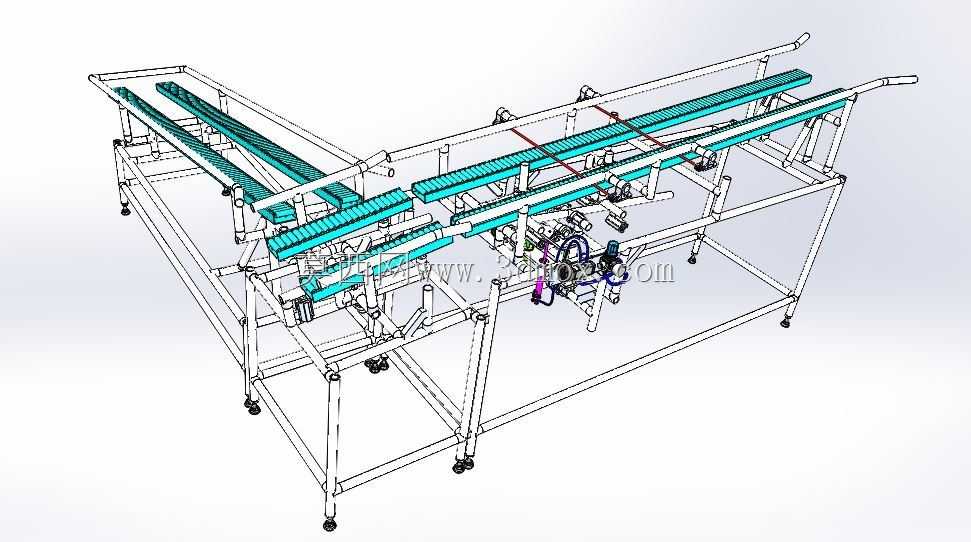

该装置主要应用于轻工、电子、电商仓储等行业的箱装物料输送分拣场景，可在连续输送线中实现箱体90度方向的平稳换向，适配规整硬质箱体的流转需求，常见于小件货品分拣、零部件工序间转运的生产线布局中，解决输送线直角转向时物料易卡滞、换向冲击大的痛点。设备核心用途是借助重力与气动辅助动力，在输送过程中自动调整箱体朝向，将沿主线输送的箱体平稳导向垂直支线，无需额外配置复杂的顶升移栽或机械手抓取机构，大幅降低换向工位的设备投入与运维成本。功能特性上，该机构采用半自动化驱动逻辑，以气动气缸作为执行动力触发跷跷板结构动作，搭配改进型间歇式止动器，可在换向过程中临时限位后续来料，避免多箱体堆叠干涉；换向动作依托重力自然导向完成箱体姿态调整，相比纯机械强制换向，对箱体表面无剐蹭损伤，运行噪音更低，换向节拍可匹配常规输送线10-15件/分钟的流转速度，适配重量1-5kg的常规周转箱输送需求。设计思路上，整体采用精益生产中的Karakuri低成本自动化理念，优先利用重力实现物料姿态改变，仅在触发跷跷板翻转的节点配置小型气动元件，减少动力元件的使用数量；框架采用工业铝型材拼接搭建，便于现场根据线体布局调整安装尺寸，输送面采用流利条与皮带组合结构，降低输送阻力，跷跷板铰接部位配置自润滑轴承，减少长期运行的磨损量，止动器与跷跷板动作采用机械联动逻辑，无需额外配置电控传感器即可实现动作时序匹配，降低电控故障概率。外形与安装边界方面，设备整体为长条形台式结构，长度适配双工位输送线的衔接需求，宽度略大于常规周转箱对角线尺寸，底部配置可调脚杯，可适应地面不平整的安装场景，安装时仅需对接前后段输送线的高度，预留两侧气动管路走线空间即可，无需额外预埋安装基础，可快速集成到现有输送线体中，适配线体高度0.7-0.9m的常规车间作业高度。
