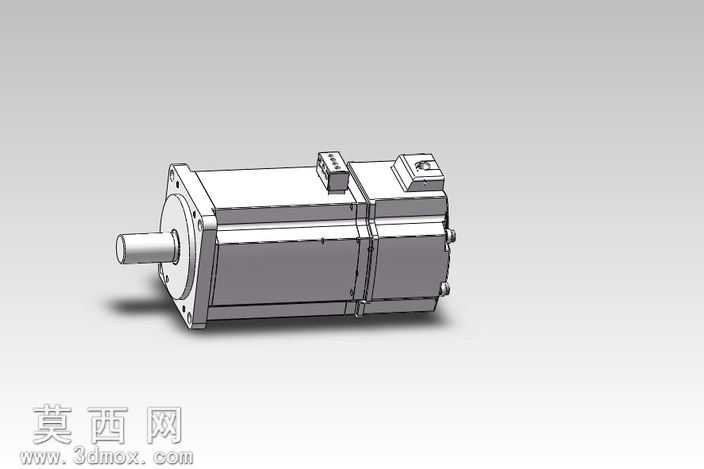

高精度伺服电动机三维结构设计模型

本模型为伺服电动机的完整三维结构设计成果，建模过程严格遵循工业级伺服电机的实际生产尺寸规范，在三维建模软件中完成全参数化搭建，从电机前端输出轴、前端盖法兰、定子壳体、后端编码器安装舱到尾部接线端子模块均做了精细化还原。建模阶段首先以电机输出轴为基准定位，依次构建轴伸端的密封槽、键槽结构，保证轴段与轴承位的同轴度公差符合伺服电机的高精度装配要求；定子外壳部分采用拉伸与倒角结合的建模方式，还原壳体表面的散热筋结构、安装固定孔位以及壳体拼接处的止口定位结构，确保各段壳体的装配贴合度符合实际生产工艺。后端的编码器安装舱与接线盒模块单独建模，还原了接线端子的排布、编码器防护盖的卡扣结构以及航插接口的细节特征，所有零部件之间的装配约束完全按照实际电机的装配逻辑设置，可实现虚拟装配干涉检查。材质渲染阶段，为电机壳体赋予哑光铸铝材质，调整材质的粗糙度与金属反射参数还原工业电机外壳的磨砂金属质感；输出轴部分赋予光亮镀铬钢材材质，突出轴类加工件的高光金属特性；接线盒塑料部件赋予阻燃工程塑料材质，调整漫反射参数匹配工业塑料的哑光质感；后端编码器标识区域做了分色处理，还原实物的标识细节。结构设计上完整复现伺服电机的高集成度特征，将动力输出段、定子转子容纳段、反馈检测段、电气接线段做了模块化分区，各模块之间的连接法兰、密封槽、固定螺丝孔位均一一还原，既保证外观的写实度，也可用于伺服电机选型演示、装配教学、自动化设备虚拟布局等场景。建模过程中对细小特征做了合理优化，在保证视觉还原度的同时控制模型面数，兼顾渲染效果与模型使用流畅度，整体结构严谨，细节丰富，能够直观展现伺服电动机的外部构造与各部件的装配关系。
