外转子无刷电机三维结构设计模型

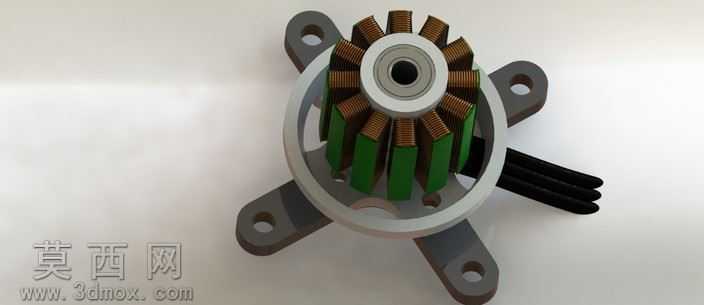

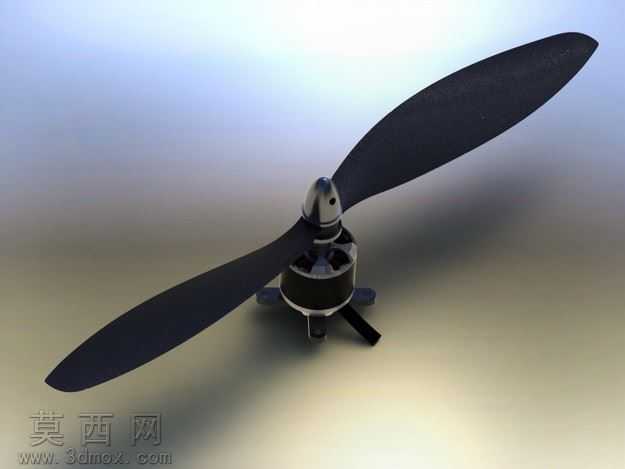

本模型为外转子无刷电机的三维结构设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先从核心的输出轴零件入手，通过拉伸、旋转、倒角等基础特征完成阶梯轴的轮廓塑造，精准还原轴身与轴承配合的轴径公差段、与转子铁芯过盈配合的定位段，以及轴端用于外接传动件的光轴输出段，各段过渡圆角均按照电机实际装配的应力释放要求设置，避免应力集中导致的轴件断裂风险。外转子壳体部分采用薄壁拉伸结合圆周阵列特征完成建模，壳体外壁做哑光磨砂质感的结构设计，内壁预留永磁体贴装的定位卡槽，通过等距偏移命令保证卡槽与磁钢的配合间隙控制在合理装配公差范围内，壳体端盖与主体的连接卡扣采用圆周均布设计，通过阵列命令快速生成12个均匀分布的卡扣结构，保证端盖装配后的同轴度与连接强度。底部安装支架采用钣金特征建模，通过基体法兰、边线法兰、成型工具等命令还原支架的弯折结构，两个安装支脚的安装孔位严格按照微型电机通用安装尺寸设计，支架与电机主体的连接座做了加厚处理，同时增设斜向加强筋结构，提升支架的抗形变能力，避免电机运行振动导致支架松动。渲染阶段采用Keyshot完成材质与光影调试，电机主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度与漫反射参数还原工业级塑料的哑光质感，金属输出轴、转子铁芯、安装支架分别赋予不同质感的金属材质，输出轴采用抛光不锈钢材质，突出轴件的精密加工质感，转子铁芯采用硅钢片叠压的纹理材质，还原铁芯的层叠结构特征，安装支架采用压铸铝合金材质，表面做轻微磨砂氧化的质感处理，还原五金支架的真实触感。场景布光采用三点布光法，主光源从斜上方45度投射，突出电机的主体轮廓与结构层次，辅助光源从侧方补光消除暗部死黑，背光源勾勒电机边缘轮廓，避免模型与背景融合，地面采用浅灰色哑光地面，添加柔和的接触阴影提升模型的真实感。结构设计上充分考虑无刷外转子电机的运行特性，外转子的转动惯量设计适配微型动力场景的响应需求，定子与转子的气隙均匀控制在合理范围，既保证磁路导通效率，又避免转动过程中出现扫膛风险，内部轴承位的尺寸设计适配标准微型轴承，方便实际生产中的配件选型替换，整体模型各零件间的装配关系完全还原真实电机的装配逻辑，可直接用于结构验证、教学演示、产品选型参考等场景，所有特征均保留建模参数，可根据实际功率需求调整转子尺寸、轴径参数、安装孔位等核心尺寸，快速衍生出不同规格的外转子无刷电机方案。
