带齿轮减速组的小型电动马达结构设计

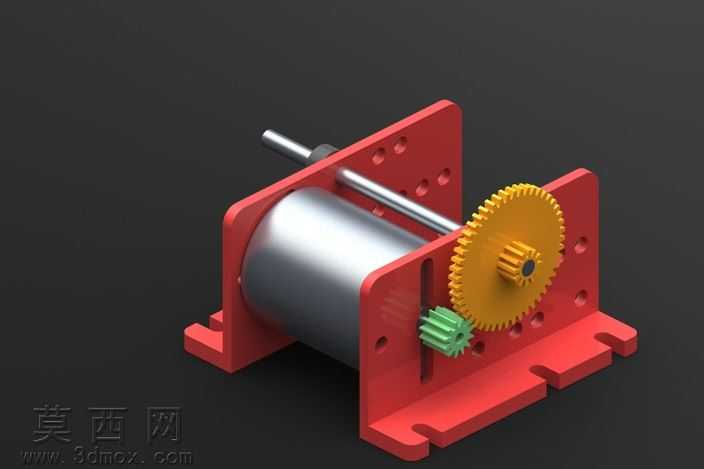

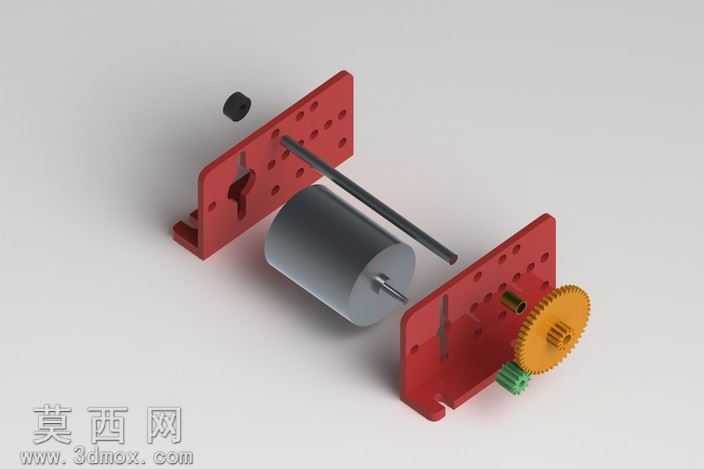

本作品为适配水动力发电项目需求设计的小型电动马达三维模型，整体建模过程严格遵循机械设计的尺寸配合规范，在三维软件中完成全参数化零件绘制与整体装配。模型核心包含直流电机主体、两级齿轮传动组、一体式安装支架三个核心模块，建模阶段先对电机外壳、输出轴、绕组包覆层等零件进行单独建模，为金属外壳赋予哑光银金属材质，还原真实电机的金属质感与表面细微磨砂纹理；安装支架采用红色工程塑料材质，建模时精准预留电机固定孔位、齿轮轴安装槽、底部安装卡槽等结构，所有孔位的同轴度、安装面的平面度均按照实际装配公差设置，确保虚拟装配时无干涉问题。齿轮传动组包含大直径黄色从动齿轮与小直径绿色主动齿轮，建模时严格按照渐开线齿轮参数绘制齿形，还原齿轮啮合的精准结构，为齿轮分别赋予不同的工程塑料材质，通过色彩区分传动层级，便于直观理解传动路径。渲染阶段采用深色背景突出主体结构，调整光照角度让金属部件的反光、塑料部件的漫反射质感真实呈现，清晰展现支架的镂空减重设计、齿轮的啮合间隙、电机轴与齿轮的配合关系。设计思路上，因项目周期紧张未找到适配的现成电机方案，故针对性设计该集成减速组的马达结构，将电机的高转速通过齿轮组降为适配发电项目的低转速大扭矩输出，一体式支架设计既保证了电机与齿轮组的安装同轴度，又通过底部的卡槽结构实现快速安装固定，模型附带的规格参数可直接用于后续的实物加工与性能验证，整体结构紧凑，传动路径清晰，完全满足小型水动力发电项目的动力传输需求。
