工业振动电机MVSI-3-100三维设计作品

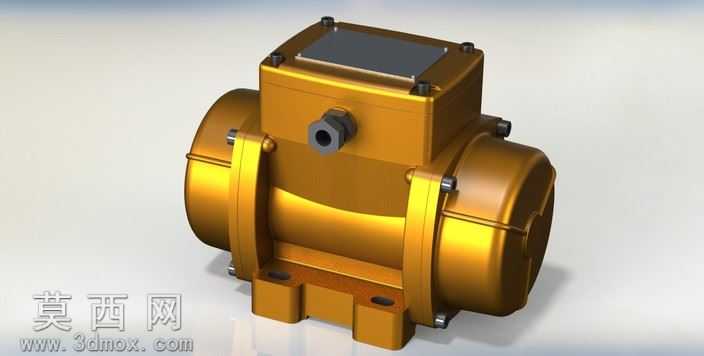

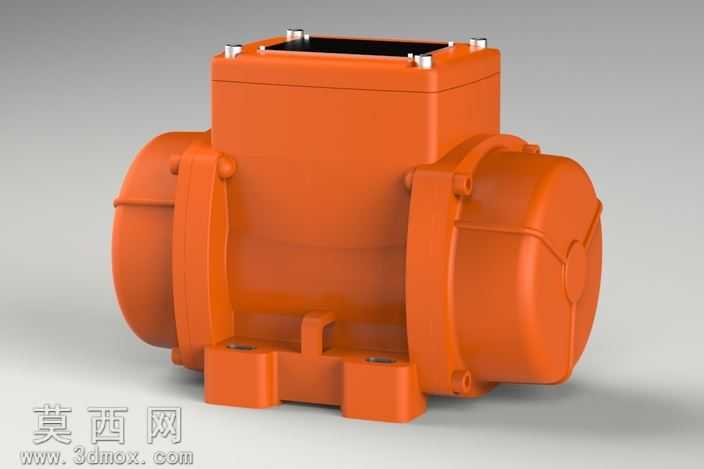

本作品为工业振动电机MVSI-3-100的三维建模设计成果，建模阶段基于SolidWorks平台完成全参数化结构搭建，严格参照实体振动电机的尺寸比例与装配逻辑进行特征绘制。建模过程中首先完成底座安装结构的草图绘制，通过拉伸、切除特征构建带安装孔的一体式铸造底座，保证底座的支撑结构与安装定位尺寸符合工业安装标准；随后构建中部的主机壳体，壳体采用方形圆角过渡的铸造结构设计，顶部预留接线盒安装腔体，通过抽壳、阵列螺栓孔特征完成壳体的细节刻画，保证壳体壁厚均匀符合铸造工艺要求。两侧的偏心激振端盖采用回转体特征构建，通过旋转凸台生成端盖主体，再添加散热筋、装配定位凸台等细节特征，保证端盖与中部壳体的装配间隙符合实际公差要求。材质与渲染阶段，为模型赋予橙色工业烤漆材质，调整材质的粗糙度、反光度参数还原工业电机漆面的哑光质感，金属螺栓部位赋予镀锌金属材质，通过环境光遮蔽、全局光照渲染参数调整，呈现出真实的工业产品视觉效果。结构设计上完整还原了振动电机的核心组成：底部安装座用于设备固定，中部壳体容纳定子转子组件，两侧偏心块腔体为激振功能提供结构空间，顶部接线盒区域预留电气接线的安装空间，所有装配部位的螺栓孔、定位凸台均按照实际产品的装配关系进行排布，可直接用于虚拟装配验证、产品展示或工程参考。设计过程中重点考量了振动电机的结构合理性，所有圆角过渡、壁厚设计均符合铸造件的工艺要求，避免出现应力集中的尖锐结构，安装孔的位置、间距参照通用振动电机的安装标准设计，保证模型的工程参考价值。
