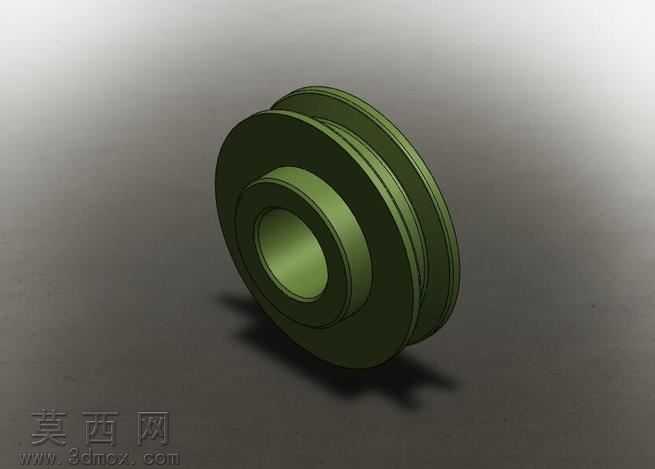

13毫米V带用铸铁滑轮三维结构设计

本模型为适配13毫米宽度V带的铸铁传动滑轮，采用三维参数化建模方式完成全结构构建，建模过程严格遵循机械传动件的设计规范，先以旋转凸台特征生成滑轮的主体回转基体，精准控制轮毂、轮辐、轮缘各段的径向与轴向尺寸，保证各部分壁厚均匀符合铸铁件的铸造工艺要求，避免出现壁厚突变导致的铸造应力集中问题。轮缘部分的V型带槽通过切除拉伸结合圆周阵列的方式完成，槽型角度、槽深、槽宽尺寸完全匹配13毫米宽V带的啮合要求，槽面做了微小的圆角过渡处理，既可以减少V带工作过程中的磨损，也能避免尖锐棱边在加工、装配环节产生的应力开裂风险。轮毂部分设计有同轴的中心安装孔，孔壁与轮毂外圆保持严格的同轴度公差，轮毂端面与轮体轴线保持垂直，保证滑轮安装到传动轴上之后的回转精度，减少运转过程中的偏摆抖动。材质设定为普通灰铸铁，渲染时还原铸铁件经氧化发黑处理后的暗哑光军绿色质感，表面设置细微的铸造磨砂纹理，还原真实铸铁零件的表面质感，没有过度添加高光反射效果，贴合工业五金零件的实际外观表现。整体结构为单槽V带滑轮，结构紧凑简洁，没有多余的冗余设计，轮体各部分的尺寸比例经过合理优化，既保证足够的结构强度承受V带传动的张紧力与扭矩载荷，又尽可能控制轮体的整体重量，降低传动过程中的转动惯量。建模过程中对所有的锐边都做了符合机械设计标准的倒角处理，安装孔的两端设置有导入倒角，方便装配时传动轴的顺利穿入，轮缘的外侧棱边也做了小尺寸倒角，避免搬运安装过程中的锐边划伤问题。模型的结构完全符合实际生产的铸铁滑轮设计逻辑，可用于传动机构的虚拟装配验证、V带传动系统的运动仿真演示，也可作为五金配件选型的三维参考样本，还原了真实工业用V带铸铁滑轮的全部结构细节与外观特征。
