不锈钢钣金控制柜三维结构设计

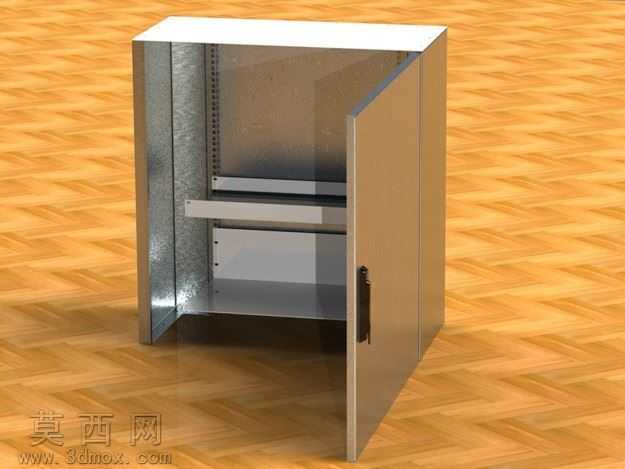

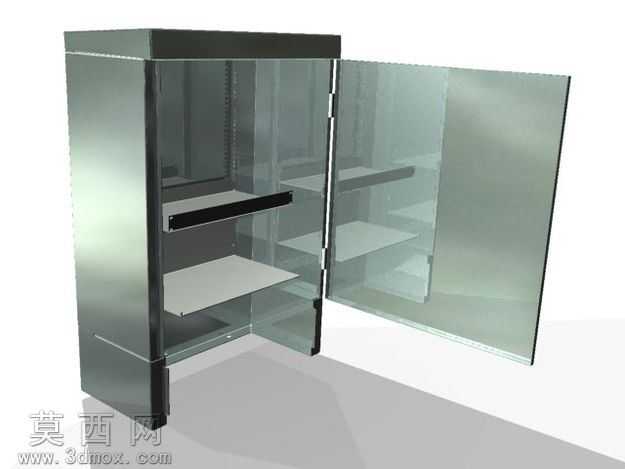

本作品为不锈钢材质钣金控制柜的三维建模设计成果，建模阶段依托参数化三维设计软件完成全尺寸精准构建，首先依据工业控制柜的常规使用需求确定整体外轮廓尺寸，采用自顶向下的设计思路拆分柜体组件，将整体结构划分为外侧围板、顶部封板、底部基座、单开式柜门、内部可调层板、侧边安装立柱六大核心模块，各模块之间预留合理的装配公差，保证后续虚拟装配与实际生产加工的匹配度。建模过程中对钣金工艺特性做了充分还原，所有板材弯折处均按照实际钣金加工标准设置对应折弯半径，避免出现工艺无法实现的尖锐直角结构，柜门与柜体连接位置预留了铰链安装位，可适配常规工业柜用铰链实现柜门的顺畅开合，柜门内侧做了折边加强处理，提升薄钣金材质的整体结构强度，减少长期使用过程中的形变概率。材质与渲染阶段，为柜体赋予拉丝不锈钢材质，调整材质的反射粗糙度参数还原真实金属表面的细腻拉丝纹理，同时设置柔和的环境光与定向补光，多角度呈现柜体的金属质感与结构细节，渲染输出时开启全局光照效果，让柜体开合状态下的内部结构阴影过渡自然，清晰展现内部空间布局。结构设计上，柜体内部两侧设置带等距安装孔的立柱，内部层板可根据实际存放设备或元器件的尺寸灵活调整安装高度，适配不同规格的工业元件收纳需求，底部基座做了加高处理，可避免柜体直接接触地面造成的锈蚀与受潮问题，柜门采用整面不锈钢板材制作，闭合后可与柜体侧边形成良好的贴合效果，满足基础的防尘防护需求。整体设计兼顾了钣金加工的工艺可行性与柜体的实用功能，结构简洁规整，各零部件拆分合理，可直接用于钣金加工的下料参考，也可作为工业场景布局、设备配套柜体设计的参考素材，模型完整还原了钣金柜体从外部轮廓到内部安装结构的全部细节，无多余冗余结构，参数化的建模方式也支持后续根据实际使用需求快速调整柜体尺寸、层板数量等参数。
