带安全防护围栏的20吨车间液压机

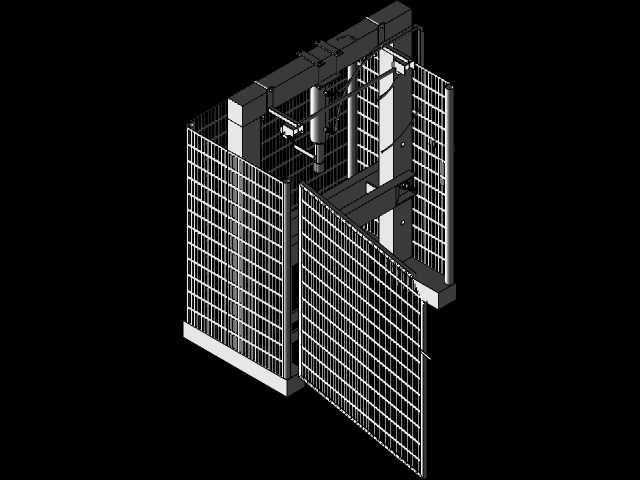

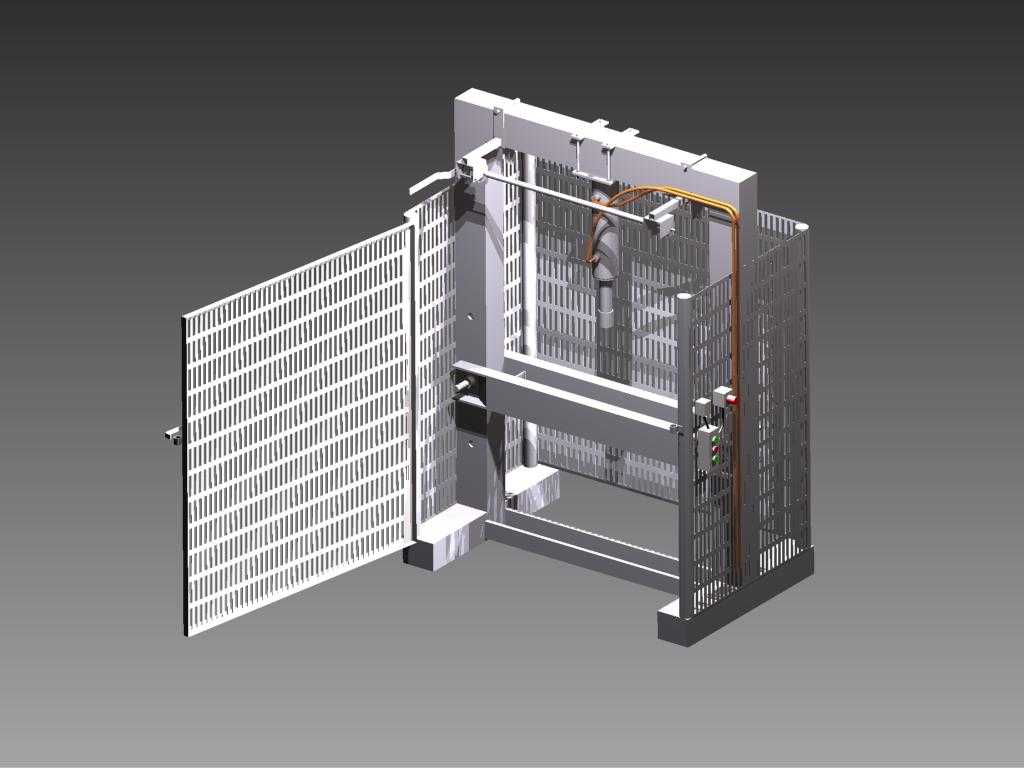

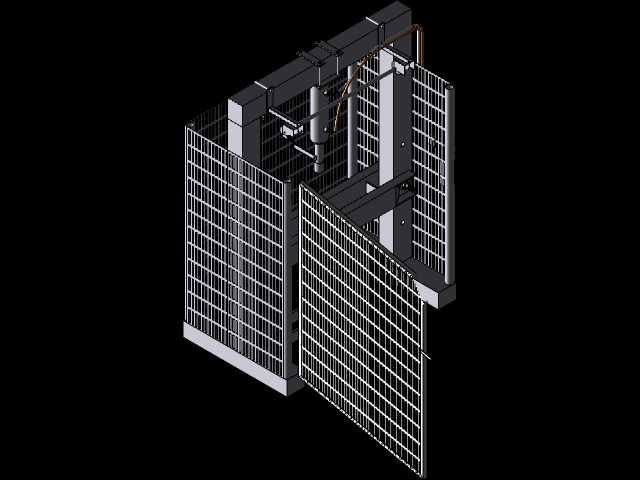

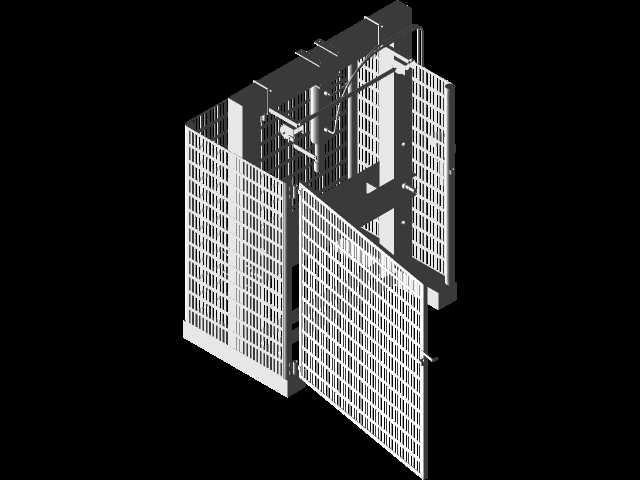

这款液压机主要面向小型机加工车间、五金制品加工场景的压装、成型作业需求，可覆盖20吨额定压力范围内的金属零件冲压、轴类零件压装、小型板材校直、塑料制品压制成型等多类加工工序，适配中小批量生产、维修车间零配件加工等灵活作业场景，能够替代人工敲击、小型手动压机的低效作业模式，降低作业人员的劳动强度，提升压合作业的压力精度与成型一致性。设备整体采用框架式开式结构设计，主体承重框架采用型钢焊接后时效处理的工艺制作，能够承受20吨满负载作业时的纵向冲击力与横向偏载力矩，避免长期作业出现框架变形、精度偏移的问题。设备外围配置了全包围式冲孔安全防护围栏，围栏采用网格冲孔钢板制作，既能够阻挡作业过程中可能飞溅的金属碎屑、加工废料，避免碎屑飞出伤及作业人员，同时冲孔结构不会遮挡作业人员的观察视线，方便实时观察压头的作业位置与工件加工状态；围栏一侧设置可开合的防护门，门上配置安全联锁触发装置，当防护门未完全闭合时，设备的液压驱动回路无法启动，从硬件层面杜绝误操作带来的安全风险，符合车间作业的安全防护规范。液压执行单元采用立式单缸布置结构，主油缸固定在框架上横梁位置，压头沿两侧垂直导轨做上下往复运动，导轨间隙可通过侧边的调节螺栓进行微调，保证压头下行过程中的平行度，避免偏载导致的油缸密封件磨损、工件压装错位问题；设备侧边集成了液压管路与控制阀组，管路排布沿框架立柱走线固定，避免管路杂乱干涉压头运动，同时配置了手动操作按钮盒，设置在围栏外侧的操作位，作业人员无需进入防护围栏内部即可完成压头下行、回程、急停等操作，操作位高度符合人体工程学设计，长时间操作不易产生疲劳。设备的安装边界紧凑，整体占地尺寸适配小型车间的工位布局，不需要做特殊的地基预埋处理，仅需要将设备放置在平整的硬化水泥地面上，调整地脚螺栓保证框架水平即可接电投入使用，降低了车间的安装改造成本；设备下部预留了工件放置工作台面，台面加工有标准T型槽，可根据加工需求更换不同的工装夹具，适配不同尺寸、不同类型工件的装夹需求，拓展设备的加工适用范围。在设计过程中充分考虑了小型车间的维护便利性，液压站的滤芯、压力表、油位计都设置在易观察、易操作的位置，日常维护时不需要拆解主体框架即可完成换油、滤芯更换、压力校准等常规维护作业，降低设备的后期维护成本与停机时间。
