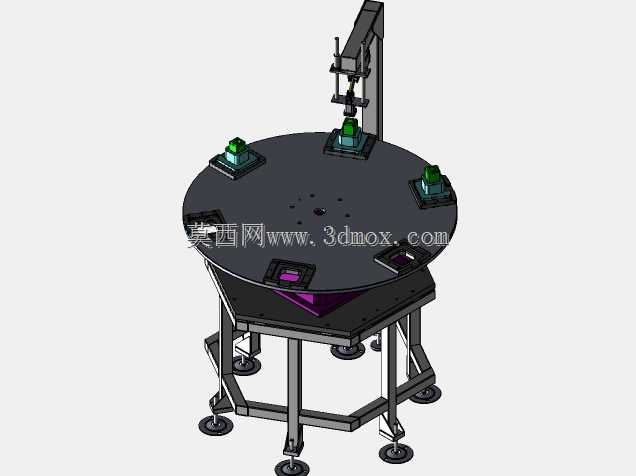

带支撑结构多工位转盘式肘杆压力机

该款带支撑的肘杆压力机主要面向3C电子零部件、小型五金冲压件、塑胶组件的压装、铆合、浅冲压加工场景，可适配消费电子组装车间、小型五金加工产线、汽配小零件压合工位的批量生产需求，相比传统单工位压力机，多工位转盘的设计能够实现上下料与加工工序同步进行，大幅压缩单件加工的辅助等待时长，提升单位时间产出效率。设备采用立式肘杆施压结构搭配独立侧支撑机架，肘杆机构通过机械铰接的力放大特性，能够以较小的驱动输入获得稳定的大吨位压合力，同时施压过程中力输出曲线平缓，不会对薄壁类、易损加工件造成冲击压伤，侧支撑结构则为施压单元提供额外的刚性补强，避免长时间高频施压后机架出现形变偏移，保障长期加工的压合精度一致性。转盘部分采用多工位等分定位设计，每个工位配置独立的工件定位夹具，可适配同系列不同规格工件的快速换型生产，转盘下方配置高精度分度定位组件，每次转位后工位重复定位精度可满足精密压装的公差要求，工位旁预留的检测位可集成压力传感器、到位检测组件，实现压装过程的质量在线判定，减少不良品流出。设备整体采用分体式框架结构，底部配置带锁止功能的万向脚轮，既方便产线布局调整时的快速移位，锁止后也能保障设备运行时的整体稳定性，机架主体采用型钢焊接后去应力处理，配合加厚安装台面，可承受高频施压带来的交变载荷，施压单元的驱动部分可根据实际产能需求选配气动或伺服驱动方案，适配不同压合力、不同压装行程的加工需求。设计过程中充分考虑了人工操作的安全边界，操作位预留了足够的上下料操作空间，施压区域可配套安全光栅、防护挡板等安全组件，避免操作人员误入施压区间引发安全事故，设备的气路、线路均采用内置式布线设计，既避免生产过程中线缆管路被工件剐蹭损坏，也让设备整体外观更整洁规整，减少车间积尘清理的维护工作量。该设备可独立作为单工序加工设备使用，也可通过简单改造接入自动化产线，搭配机械手实现全自动上下料作业，适配不同自动化程度的生产场景需求。
