工作室用20吨框架式液压机三维设计

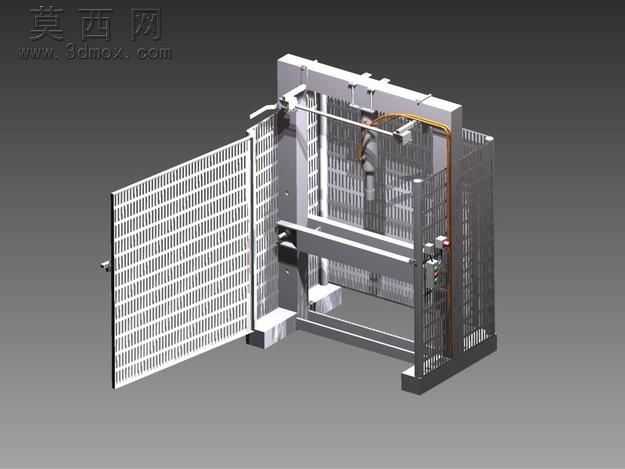

本模型为面向小型工作室作业场景设计的20吨液压机三维结构，整体采用框架式主体承载结构，在三维建模过程中优先保证结构刚度与作业安全性的平衡，适配小型加工场景的空间使用需求。建模阶段从主体承载框架开始搭建，采用型钢焊接式框架的结构逻辑，对上下横梁、左右立柱的连接部位做了加强处理，保证20吨公称压力下的结构形变控制在合理范围内，避免长期承压出现结构变形。液压执行部分采用立式主缸布置方案，主缸安装于上横梁中部，配套的液压管路沿立柱侧边排布，管路走向做了规整化设计，既避免管路干涉滑块运动，也方便后期的管路维护与元件更换。模型完整还原了滑块导向结构，采用导轨式导向设计，保证滑块上下运动的直线度，避免压合作业过程中出现偏载问题，提升压装、冲压作业的精度。安全防护部分是本设计的重点内容，设备三面设置了冲孔板式安全防护网，正面设置可开合的防护门，防护门采用铰链式连接结构，开合角度大，方便工件上下料，同时防护网的网孔尺寸经过合理设计，既可以观察内部作业状态，又能防止作业过程中工件崩溅飞出造成安全隐患，防护门配套设置了安全联锁的安装位，可配套安全开关实现开门停机的安全逻辑。设备侧边预留了液压站与电气控制箱的安装位置，控制元件排布符合小型设备的操作习惯，操作按钮设置在设备侧方的易操作位置，同时避开滑块运动的危险区域。建模过程中对各个部件的装配关系做了完整还原，所有连接部位的紧固件、安装位都做了对应设计，材质分配上区分了结构钢材质的承载部件、金属网材质的防护部件、铜质的液压管路以及电气元件的不同材质表现，渲染阶段还原了金属结构的哑光漆面、防护网的金属冲孔质感、管路的金属光泽，让整体模型的视觉表现贴近真实设备的状态。本设计针对小型工作室的使用场景做了结构简化，在保证核心压装功能与安全性能的前提下，控制设备整体占地面积，适合小批量零件压装、小型工件冲压、零部件校直等多种作业场景，虽然模型细节未做极致细化，但完整呈现了该吨位液压机的核心结构组成与设计逻辑，可作为小型液压设备设计、液压机结构学习的参考模型，也可用于小型加工场景的设备布局规划参考。
