九工位航空航天小零件剪辑级进模设计

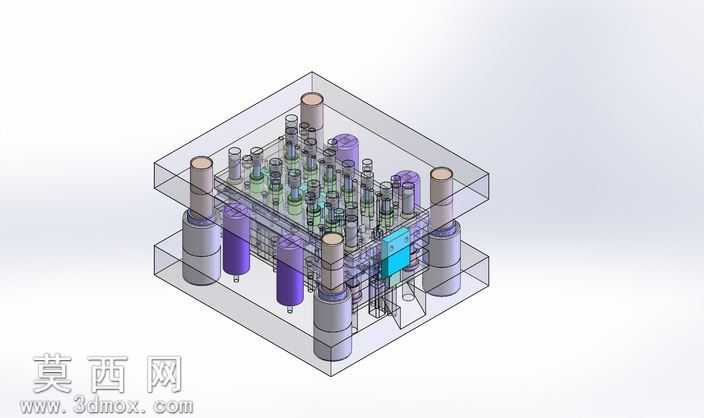

本作品为九工位剪辑级进模三维设计模型，采用SolidWorks完成全参数化建模，整体结构采用上下模架分层装配的经典级进模布局，通过透明化渲染处理直观呈现内部复杂的组件排布，不同功能的零部件采用差异化材质配色区分，导向组件采用金属灰质感材质、弹性卸料部件采用紫色工程塑料材质、冲裁与成型工位组件采用高亮金属色区分，清晰展现各部件的装配关系与功能分区。设计过程中针对小航空航天零件的加工需求，设置了可调节的剪切片结构，能够灵活更改剪辑角度，适配不同规格小零件的冲裁成型需求，在结构设计阶段充分考虑了模体死区的规避，所有切站的布局均做了方便插入锐化的优化处理，有效降低后续模具调试与维护的操作难度。模型完整还原了级进模的导柱导套导向系统、弹性卸料装置、多工位冲裁成型凸凹模、模座紧固组件等核心结构，各零部件之间的装配约束完全符合实际模具的装配逻辑，开合模动作的运动干涉检查在建模阶段已完成验证，确保各工位在连续冲压过程中动作协调无卡滞。整体建模过程遵循冲压模具设计的行业规范，各工位的步距设置、冲裁间隙预留、卸料力匹配均经过参数化校核，模架采用标准模架搭配定制工位组件的设计思路，既保证了模具的结构刚性，又兼顾了小零件加工的精度要求，可作为航空航天小零件连续冲压加工的模具设计参考，也可用于级进模结构教学、冲压工艺仿真分析的数字化模型载体，帮助从业者理解多工位级进模的结构布局与设计逻辑。
