带名片收纳功能的笔筒级进模设计方案

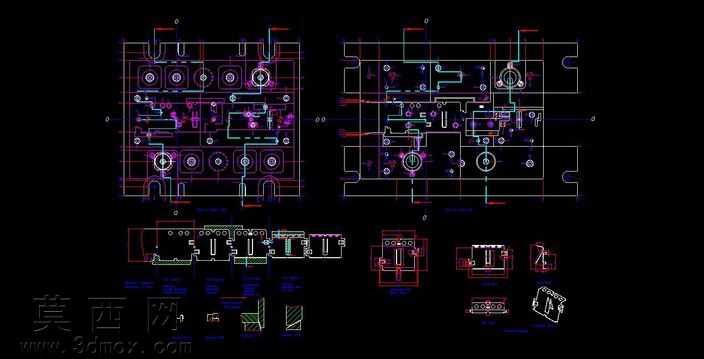

本套设计为集成名片收纳功能的笔筒产品配套级进冲压模具，整体建模过程严格遵循冲压级进模的设计规范，在三维建模阶段首先完成了产品件的工艺拆分，将笔筒与名片槽一体成型的冲压工序拆解为冲导正孔、冲裁外形、压弯成型、局部整形、落料分离等多个连续工位，各工位的步距定位误差控制在0.02mm以内，保证连续冲压过程中的送料精度。建模时对模具的上下模座、凸凹模固定板、卸料板、导柱导套组件均按照标准模架参数进行1:1还原，凸模与凹模的刃口间隙根据产品0.8mm冷轧钢板的材质特性设置为料厚的8%，避免冲压过程中出现毛刺过大或者刃口崩损的问题。针对笔筒的圆弧卷边结构与名片槽的直角折弯结构，在对应工位单独设计了成型镶块，镶块采用可拆换结构，方便后续量产过程中的磨损维护；卸料板上对应各成型工位设置了独立的弹性压料装置，采用矩形弹簧提供压料力，保证冲压过程中板料始终处于压紧状态，防止成型时出现料带偏移。设计过程中充分考虑了首次级进模设计的试产需求，在工位排布时预留了空工位作为工艺调整余量，导正销的位置设置在料带两侧的工艺搭边上，不会对产品最终外观造成影响；模座上的安装槽、螺钉孔、销钉孔均按照机械设计标准完成建模，各零件之间的装配干涉检查全部完成，确保模具各部件开合过程中无运动冲突。整套模具结构紧凑，能够在普通压力机上完成连续冲压作业，经模拟验证可稳定完成100件以上的试生产任务，成型后的产品同时具备笔具收纳与名片存放的双重功能，结构强度满足日常办公使用需求。
