带导向弹簧的双层板冲压模具结构

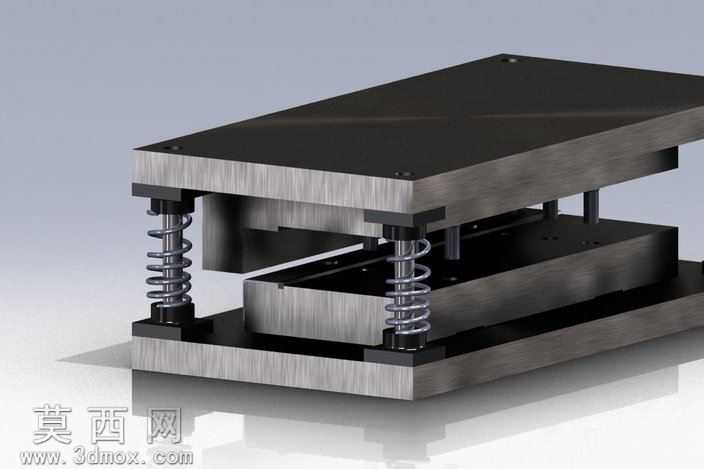

本套模具三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具的设计规范，对上下模座、凸模安装板、凹模固定板、卸料弹性组件等核心部件进行1:1等比例还原，各零件间的装配间隙、配合公差均按照实际生产的工艺要求进行参数设定，确保模型可直接用于后续的结构验证与工艺拆解。模型渲染阶段采用金属材质分层赋值方案，上下模座的钢材部件赋予哑光冷轧钢材质，还原金属板材经铣削加工后的细腻磨砂质感，边缘倒角处添加轻微的高光反射效果，体现机加工零件的棱边工艺特征；导向复位弹簧单独赋予弹簧钢材质，调整金属粗糙度参数凸显弹簧表面的氧化层质感，同时对弹簧的螺旋圈数、线径、自由长度等参数进行精准匹配，保证弹簧压缩行程与模具开模行程的适配性。结构设计上采用双组对角导向弹簧搭配内置导柱的布局，上下模合模时导柱先进入导向孔完成初定位，弹簧随合模行程逐步压缩提供稳定的卸料反力，开模时弹簧的复位弹力带动卸料板将料带从凸模上平稳脱出，避免成型工件卡滞在模腔内部；上下模座的安装孔位采用对称式排布，可适配不同吨位的冲床安装接口，模座表面的沉头孔、定位销孔均按照标准紧固件尺寸建模，无需二次调整即可完成虚拟装配验证。整体设计思路围绕冲压生产的稳定性与通用性展开，在保证模架结构强度的前提下优化各板件的厚度尺寸，降低模架整体重量，同时预留了凸模、凹模的快换安装空间，可通过更换成型镶件适配不同轮廓的冲压件生产需求，模型的装配层级清晰，各零件可单独导出用于工程图生成与数控加工编程，能够为模具设计人员提供完整的结构参考，缩短同类冲压模的开发设计周期。
