带式盘式组合砂光打磨设备结构设计

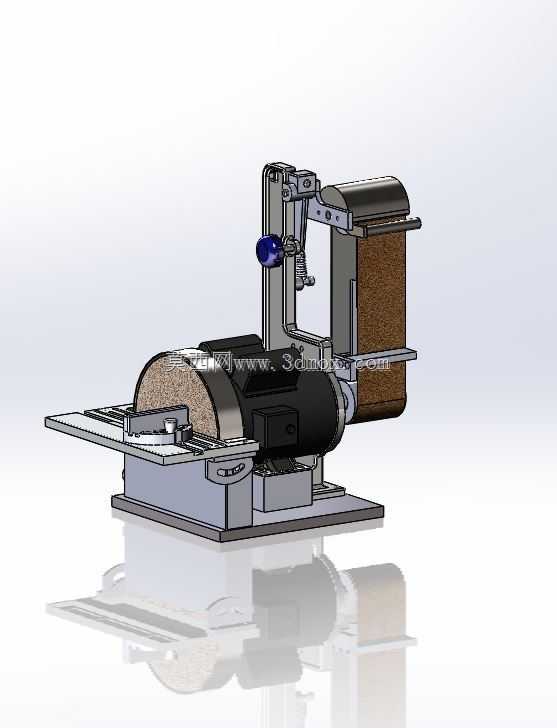

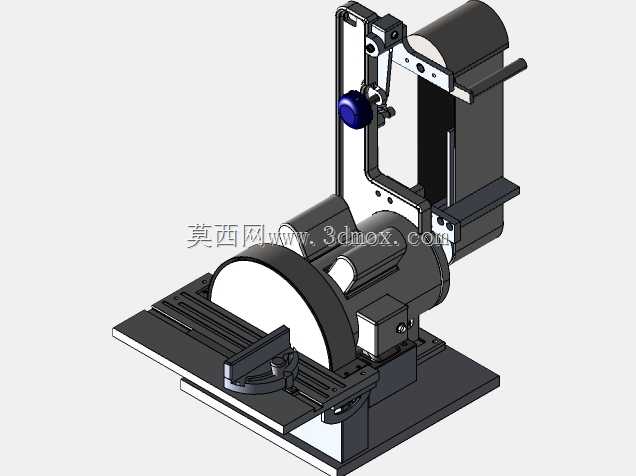

这款组合式砂光打磨设备，是面向五金小件加工、木工修型、金属去毛刺场景打造的一体化磨削作业设备，可同时满足平面、弧面、异型小件的不同打磨需求，在五金维修工坊、小型零件加工车间、手工模型制作工作室、家装木作现场都有广泛的适配空间，能够替代单一功能的打磨工具，减少作业过程中更换设备的繁琐流程，提升小件打磨作业的整体效率。设备采用带式与盘式砂磨单元同轴集成的布局思路，将环形砂带磨削单元与圆盘砂磨单元整合在同一主机基座上，两个作业单元共用同一套动力输出结构，既压缩了设备整体的占地空间，也让动力传输路径更短，降低了传动过程中的动力损耗。其中立式布置的环形砂带单元，可完成工件侧边、长直平面、大弧度曲面的粗磨与半精磨作业，砂带张紧结构带有微调旋钮，作业人员可根据砂带磨损情况、磨削进给力度快速调整张紧度，避免砂带跑偏、打滑影响磨削精度；卧式布置的圆盘砂磨单元搭配可角度调节的工件托板，托板带有刻度标识，可精准调整倾斜角度，完成工件端面、斜面、直角边的精磨与倒角作业，托板表面做了防滑耐磨处理，工件推送过程中不会出现偏移卡滞的问题。设备整体采用一体式铸铁基座设计，基座底部做了加宽加厚处理，自重足够抵消磨削作业时产生的振动，即使进行大进给量的粗磨作业，设备也不会出现移位、晃动的情况，保障作业过程的稳定性与操作安全性。基座上方的动力单元做了封闭式防护设计，可阻挡磨削产生的粉尘进入动力结构内部，延长核心部件的使用寿命，同时设备预留了集尘接口安装位，可配套外接工业集尘设备，及时抽走磨削产生的粉尘，改善作业区域的操作环境。从安装边界来看，设备整体外形紧凑，不需要额外浇筑安装基础，直接放置在稳固的水平工作台面上即可投入使用，工作台预留的操作空间足够满足单人双手推送工件的作业需求，设备的操作控件全部布置在机身侧方伸手可及的位置，启停、调节都不需要大幅度挪动身体，符合一线作业人员的操作习惯。砂带与砂盘的更换结构做了快拆设计，不需要复杂的专用工具即可完成磨料的更换，日常维护保养十分便捷，能够适配不同目数的磨料，完成从粗磨去毛刺到精磨抛光的全流程磨削工序，针对小型金属零件的飞边去除、木质构件的表面找平、塑料工件的毛边修整都能达到稳定的加工效果。
