工业零件表面处理用六角滚筒研磨装置

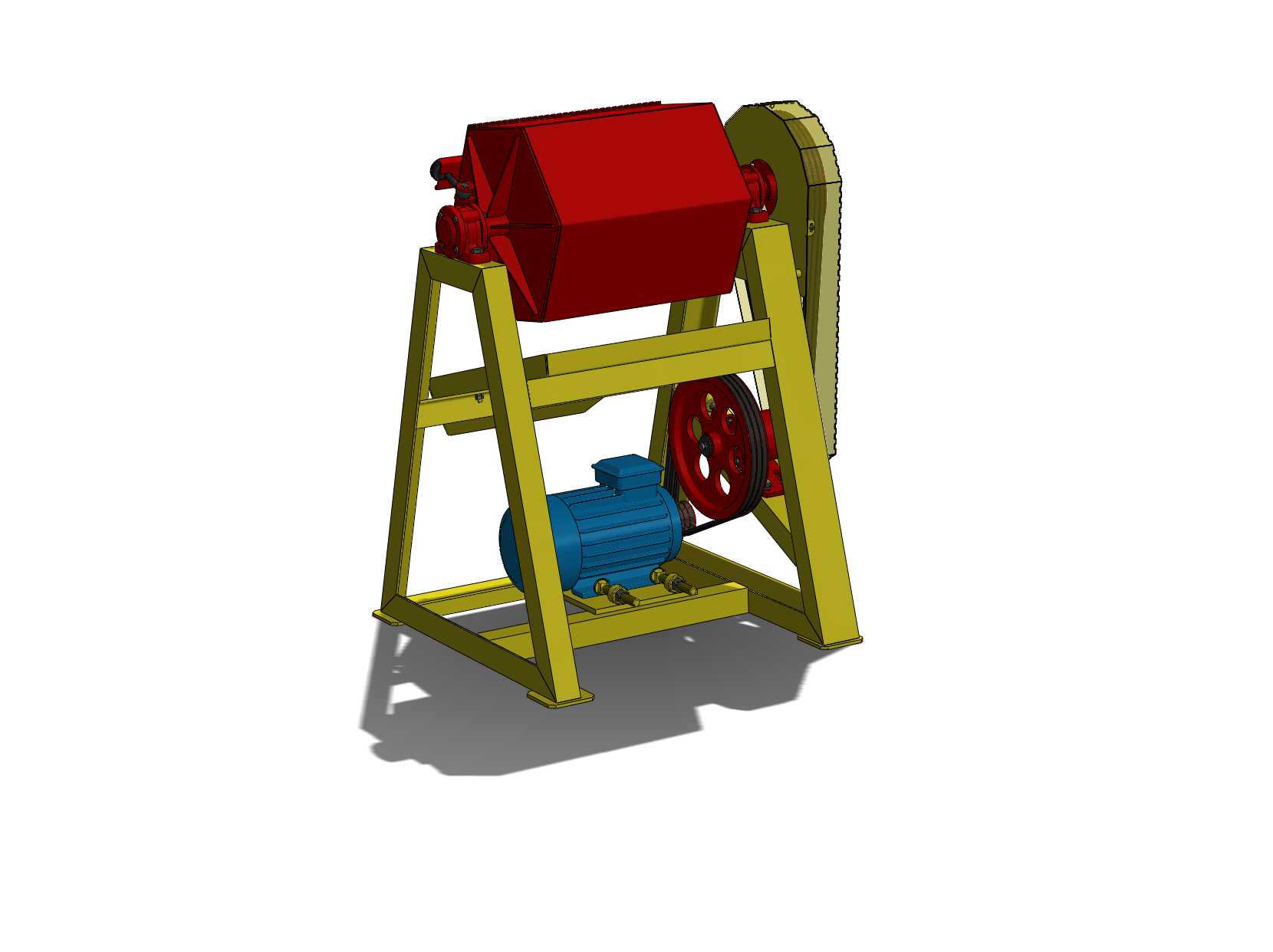

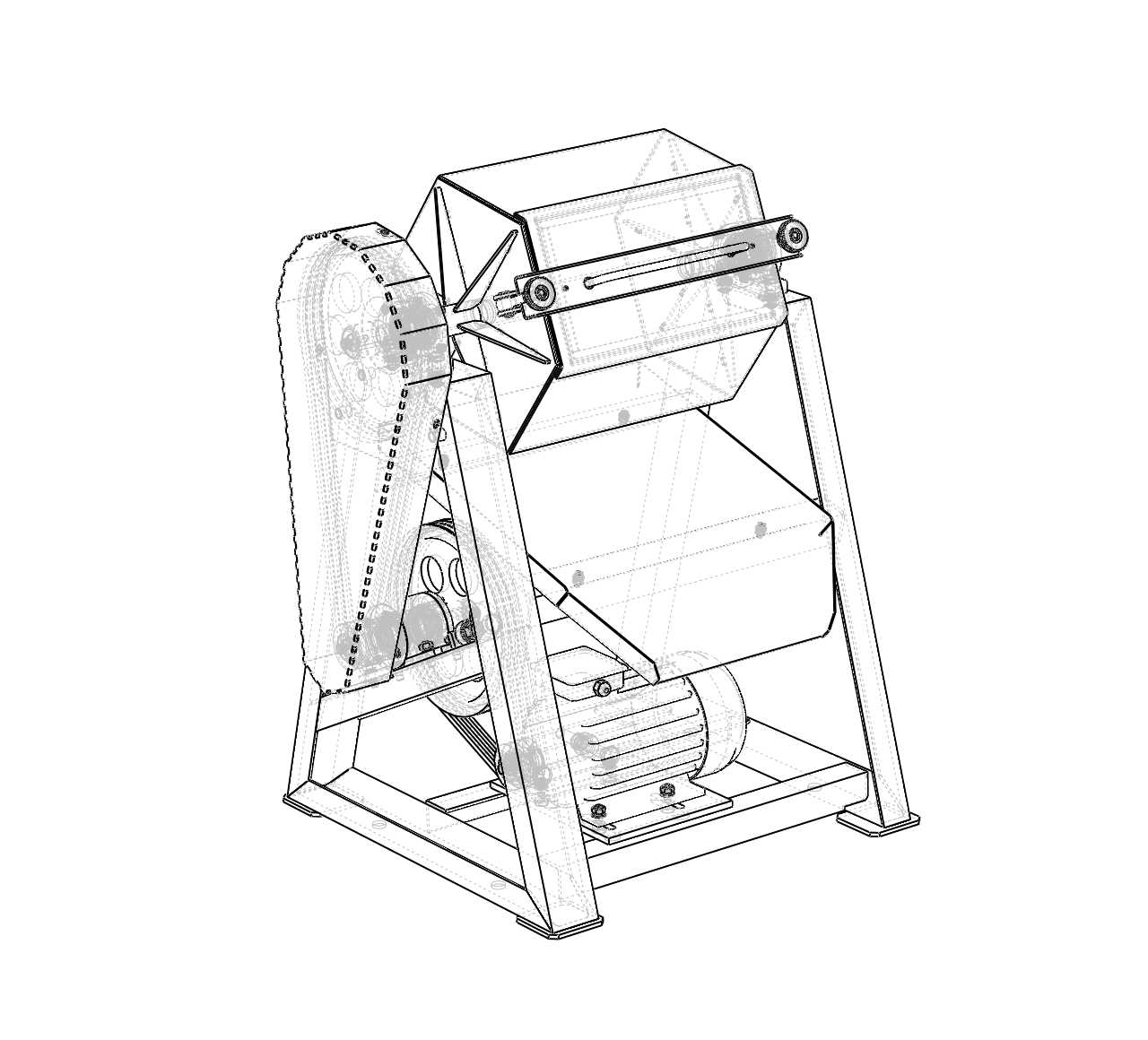

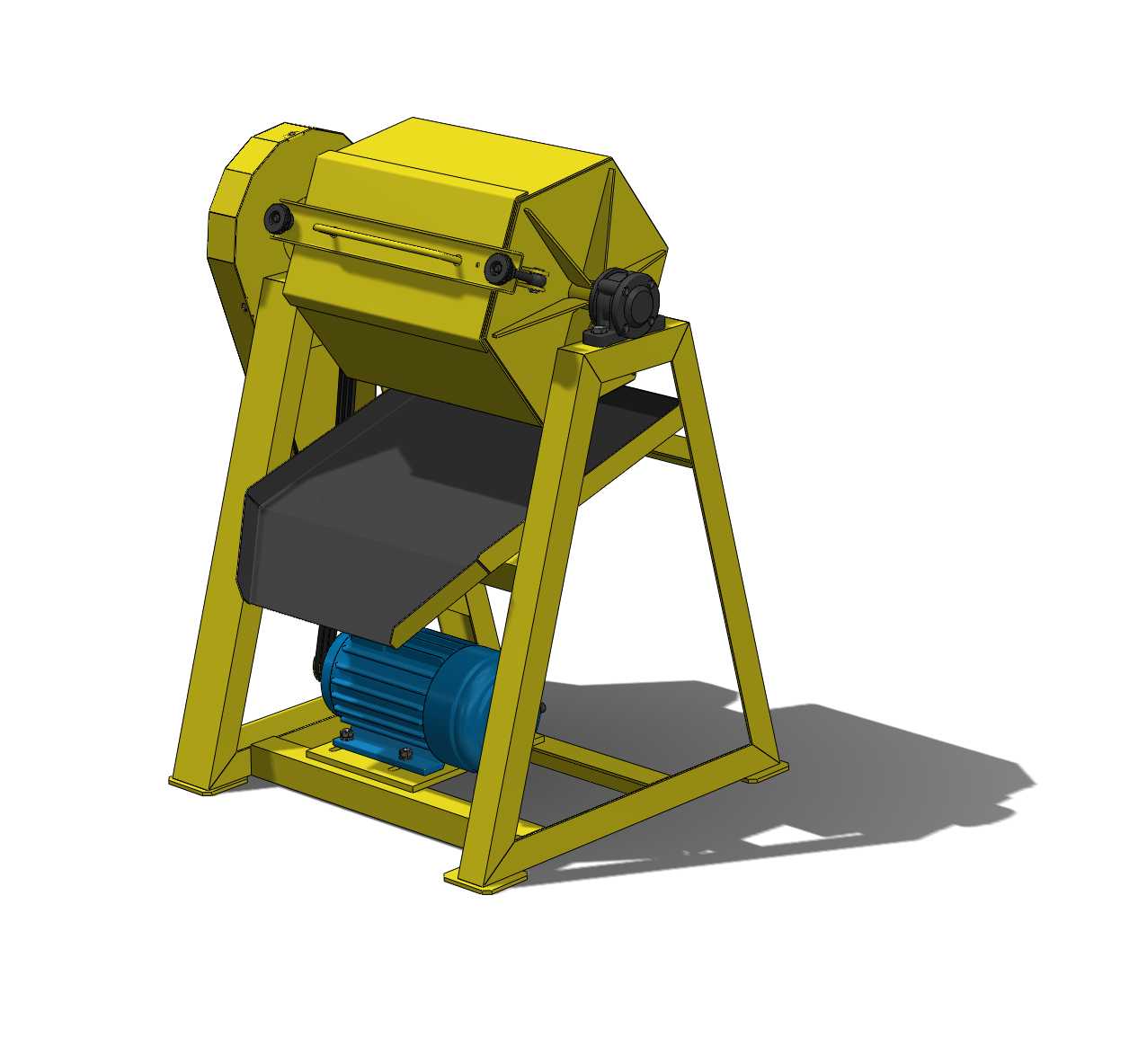

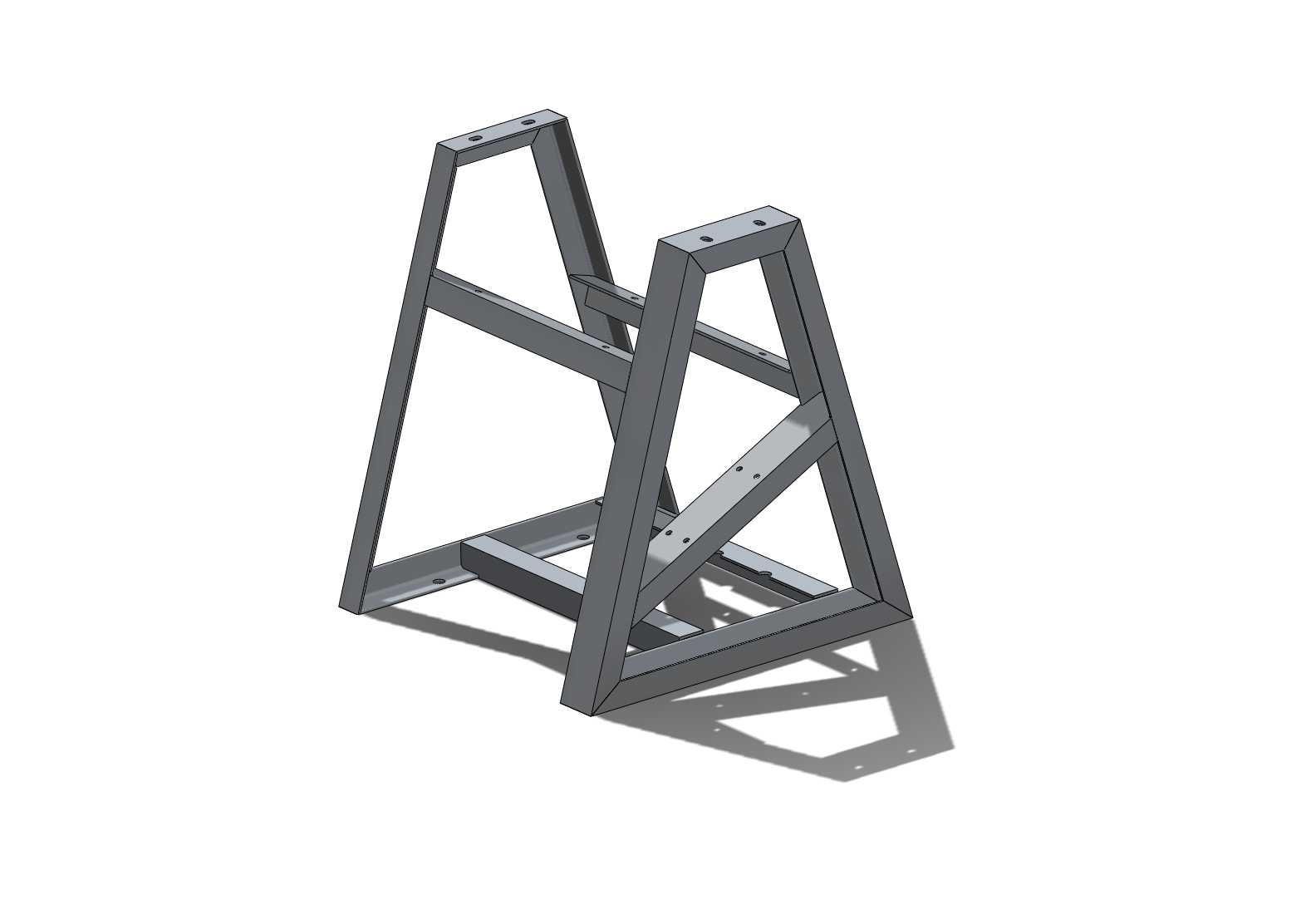

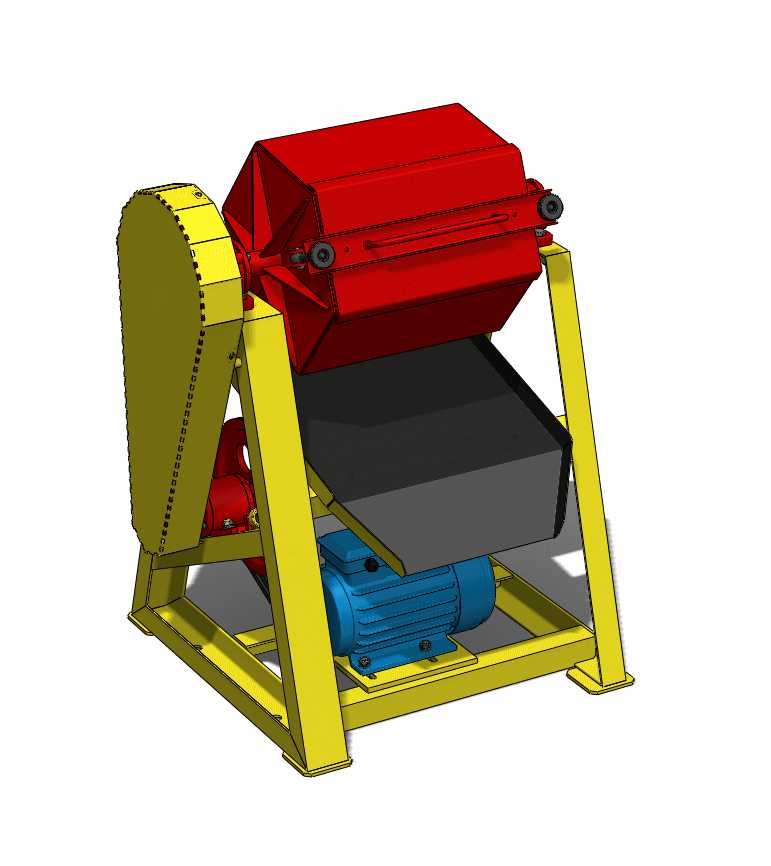

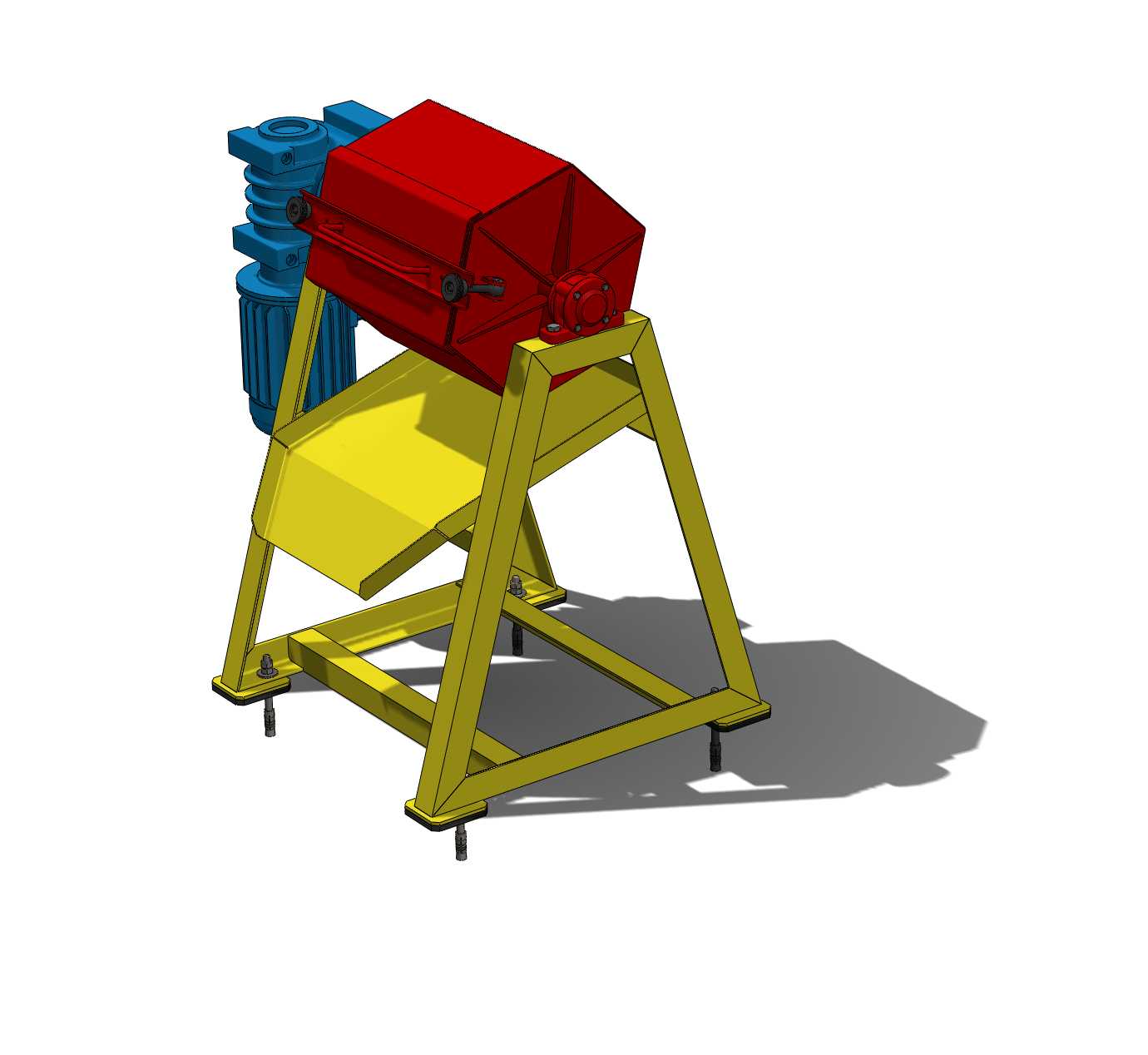

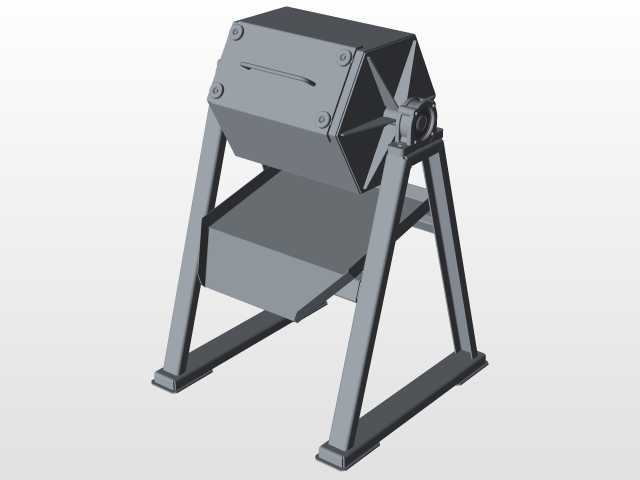

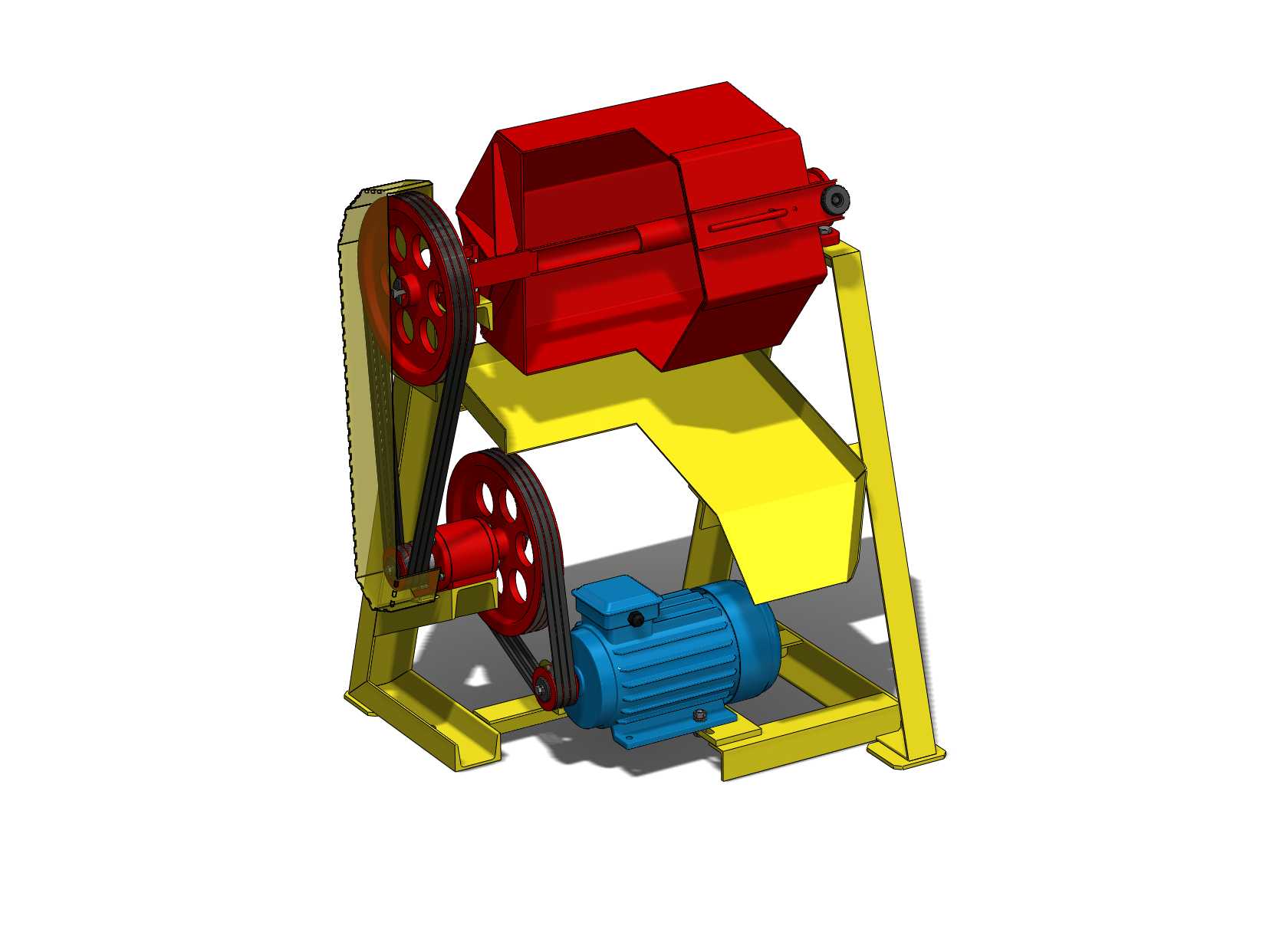

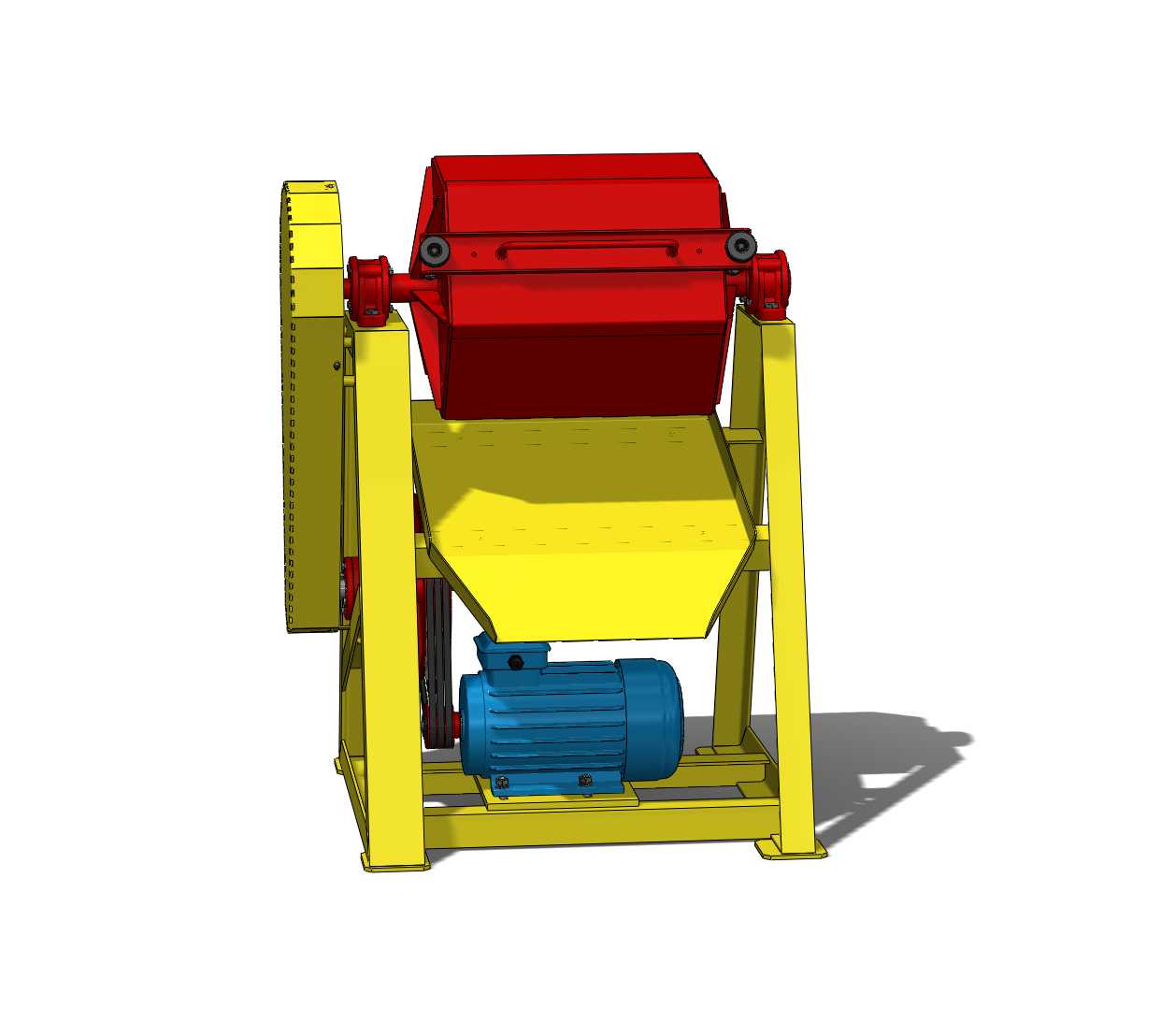

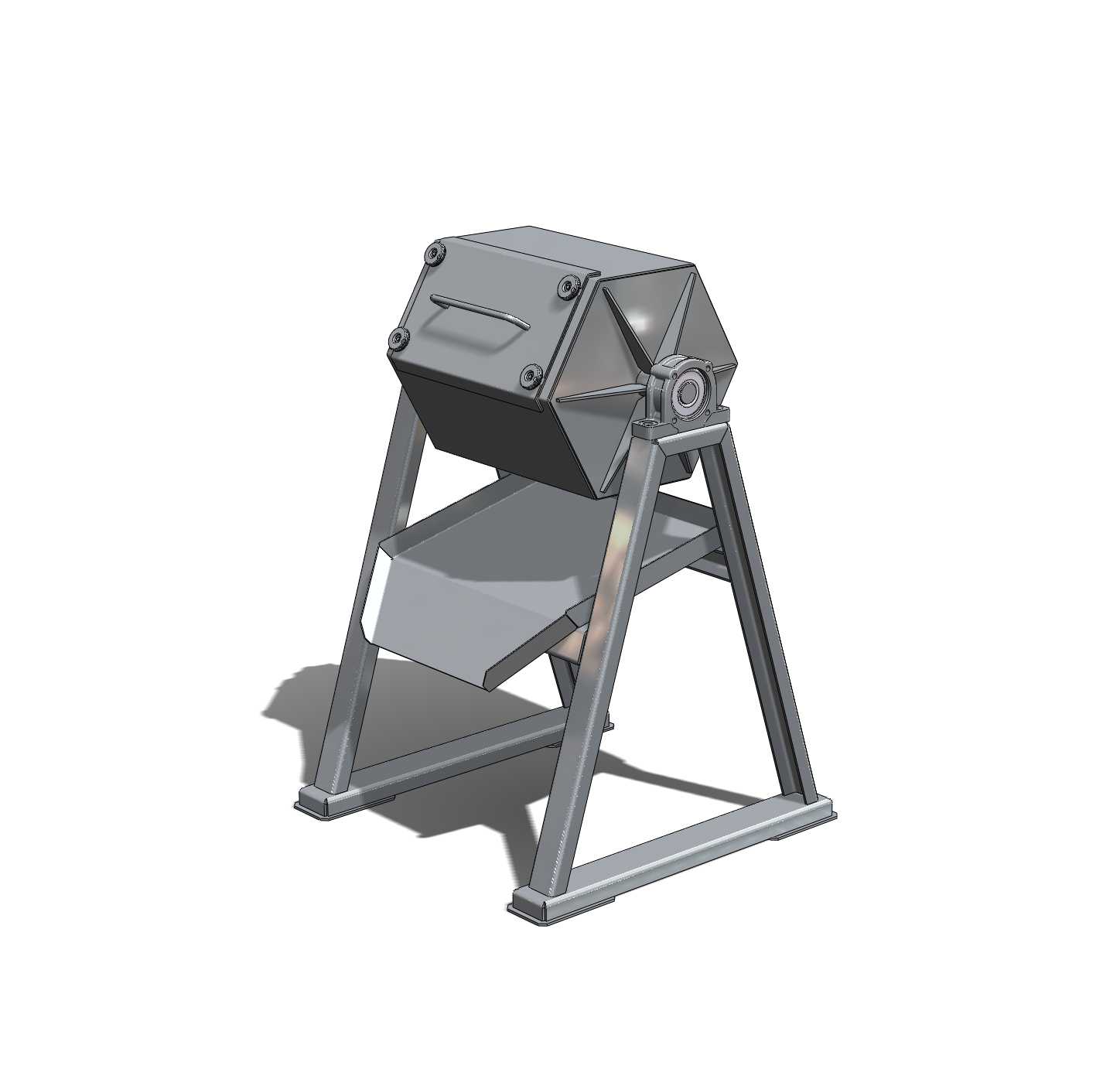

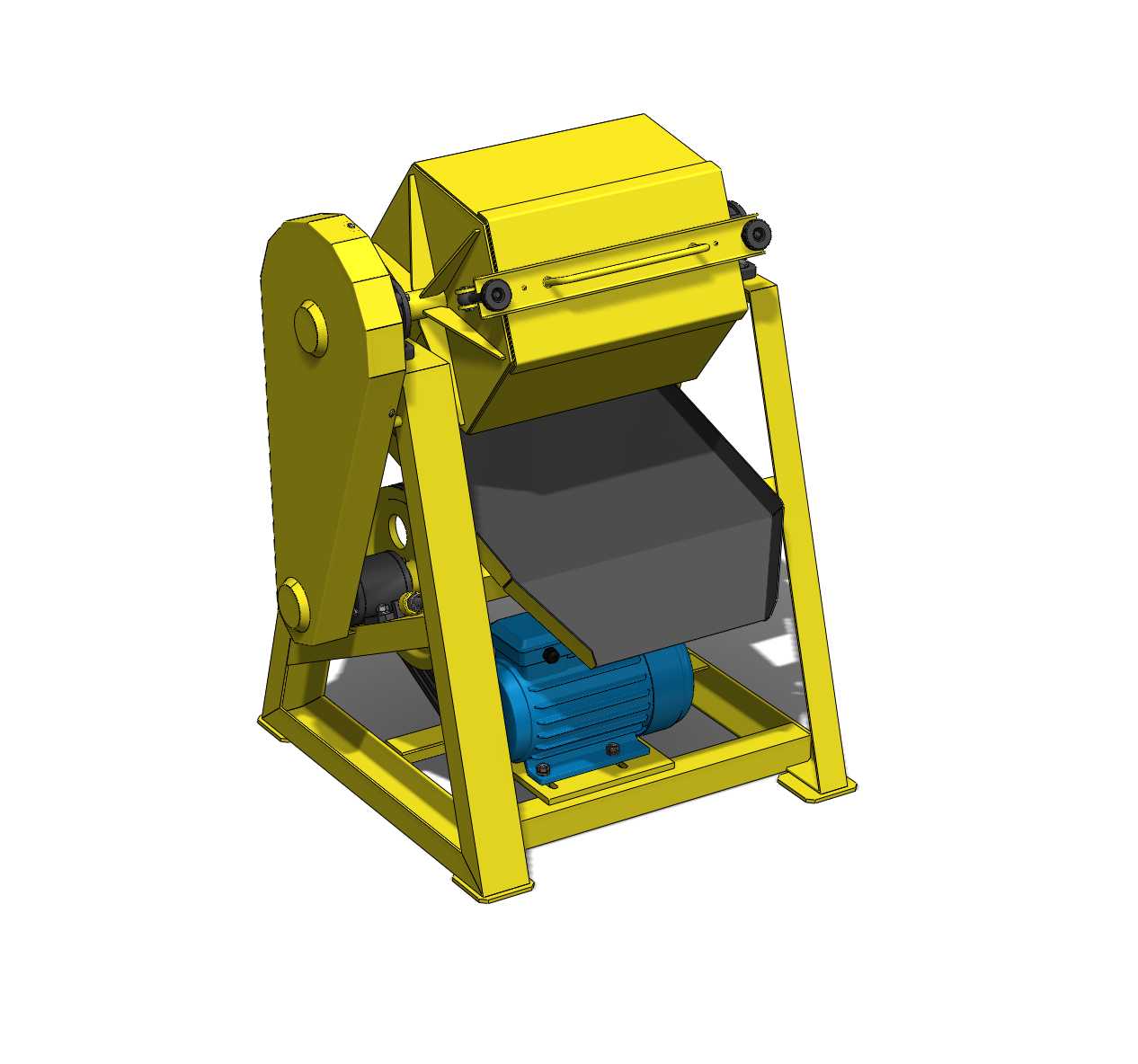

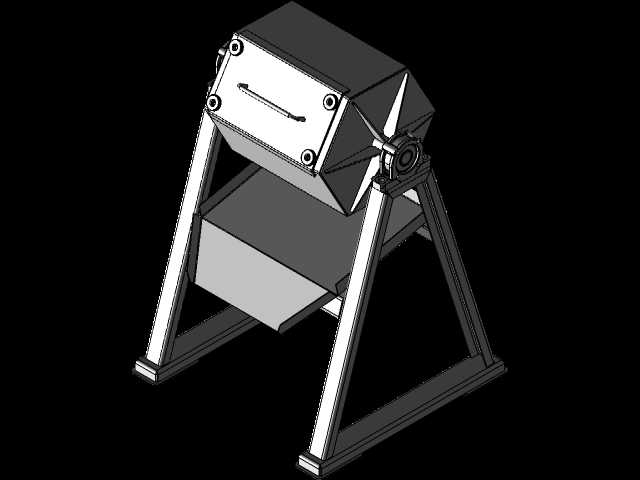

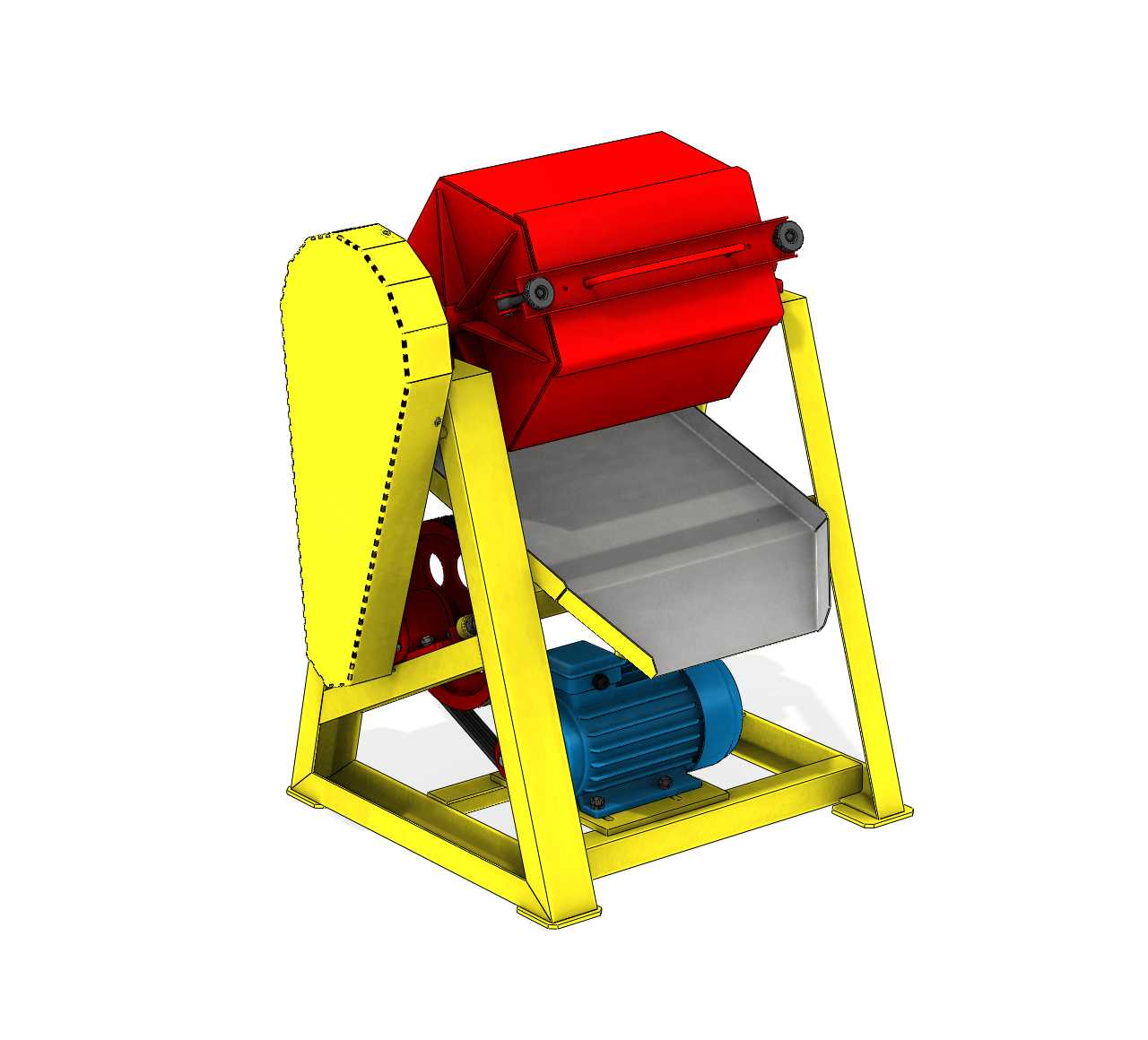

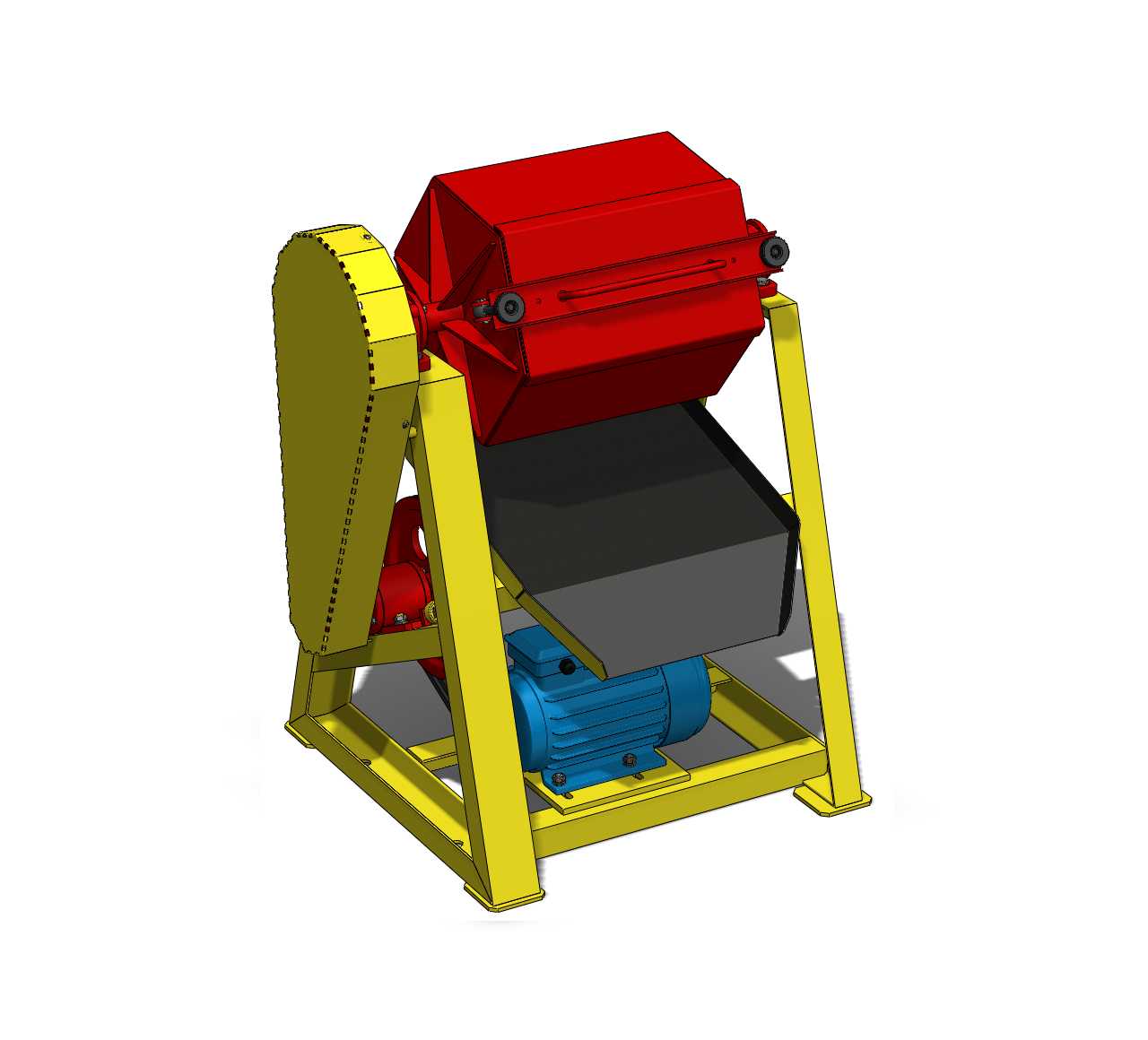

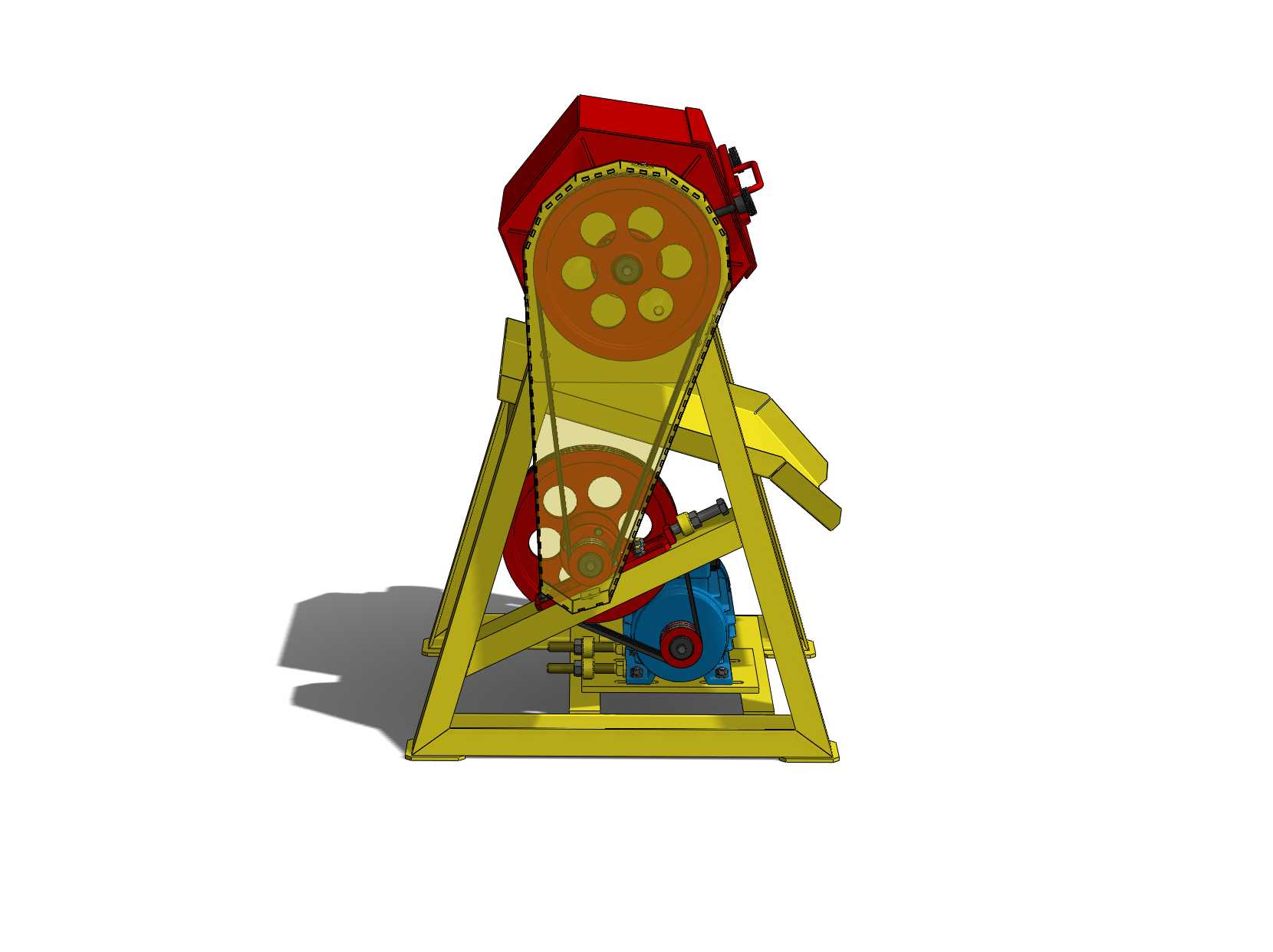

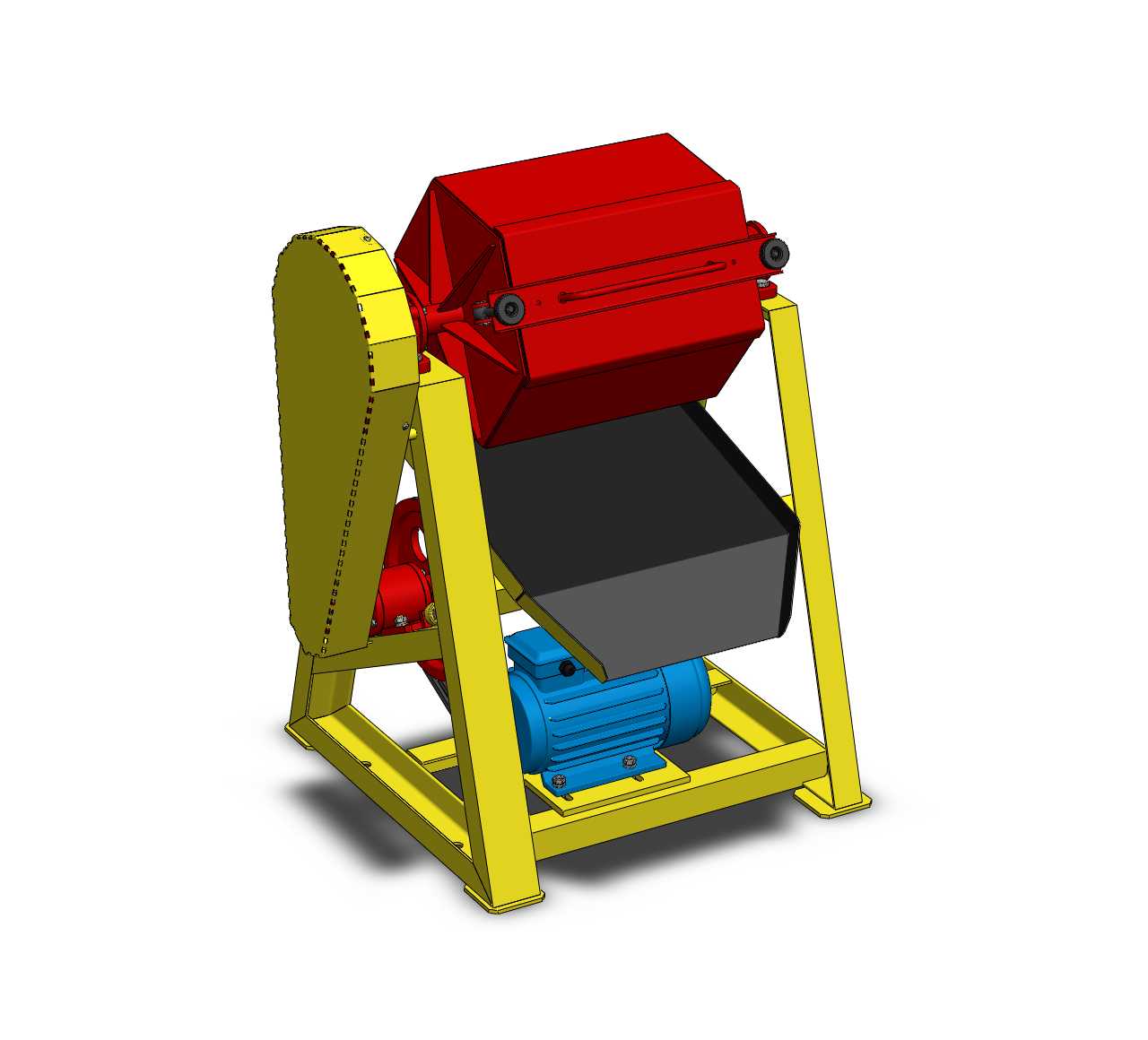

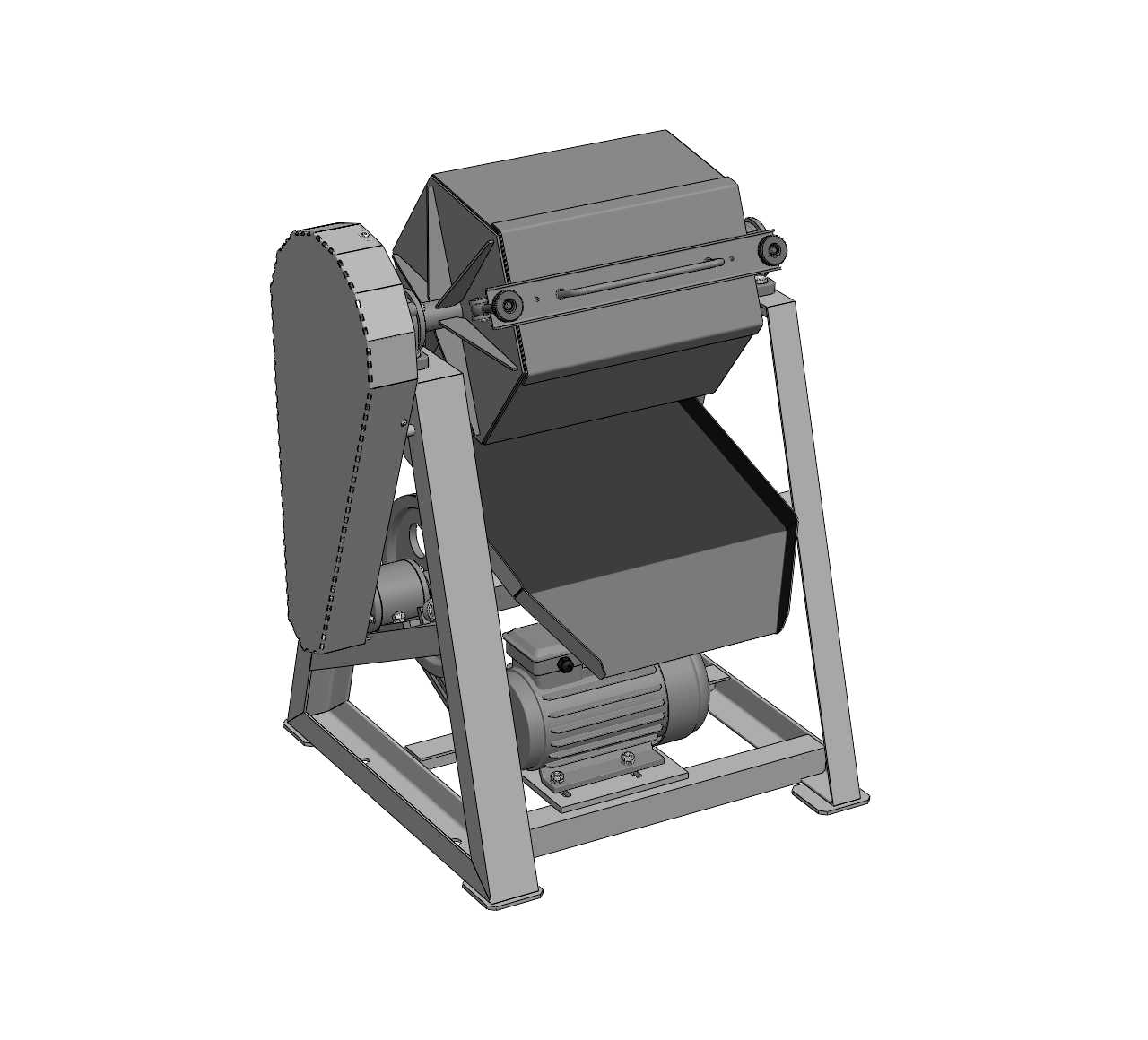

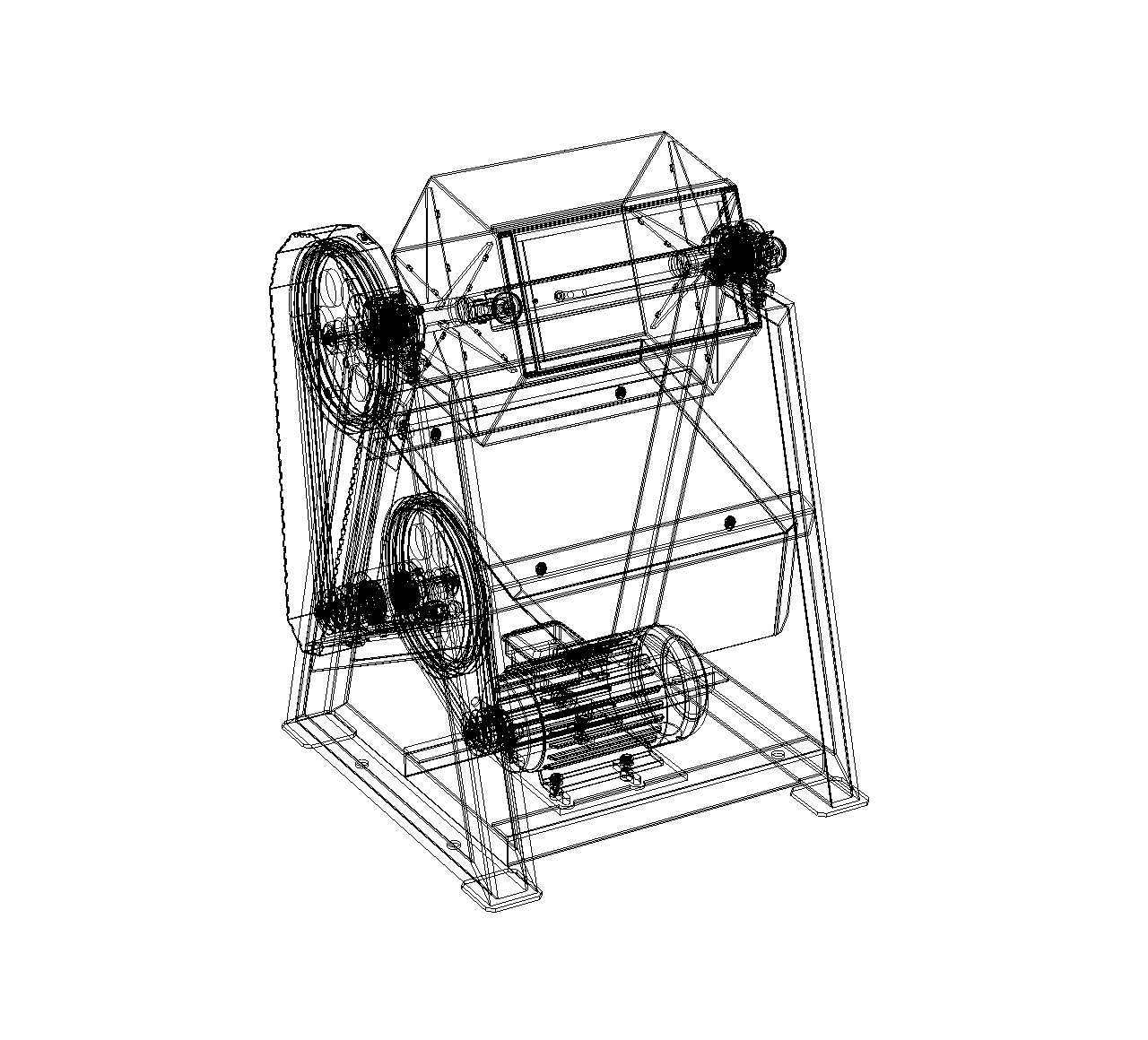

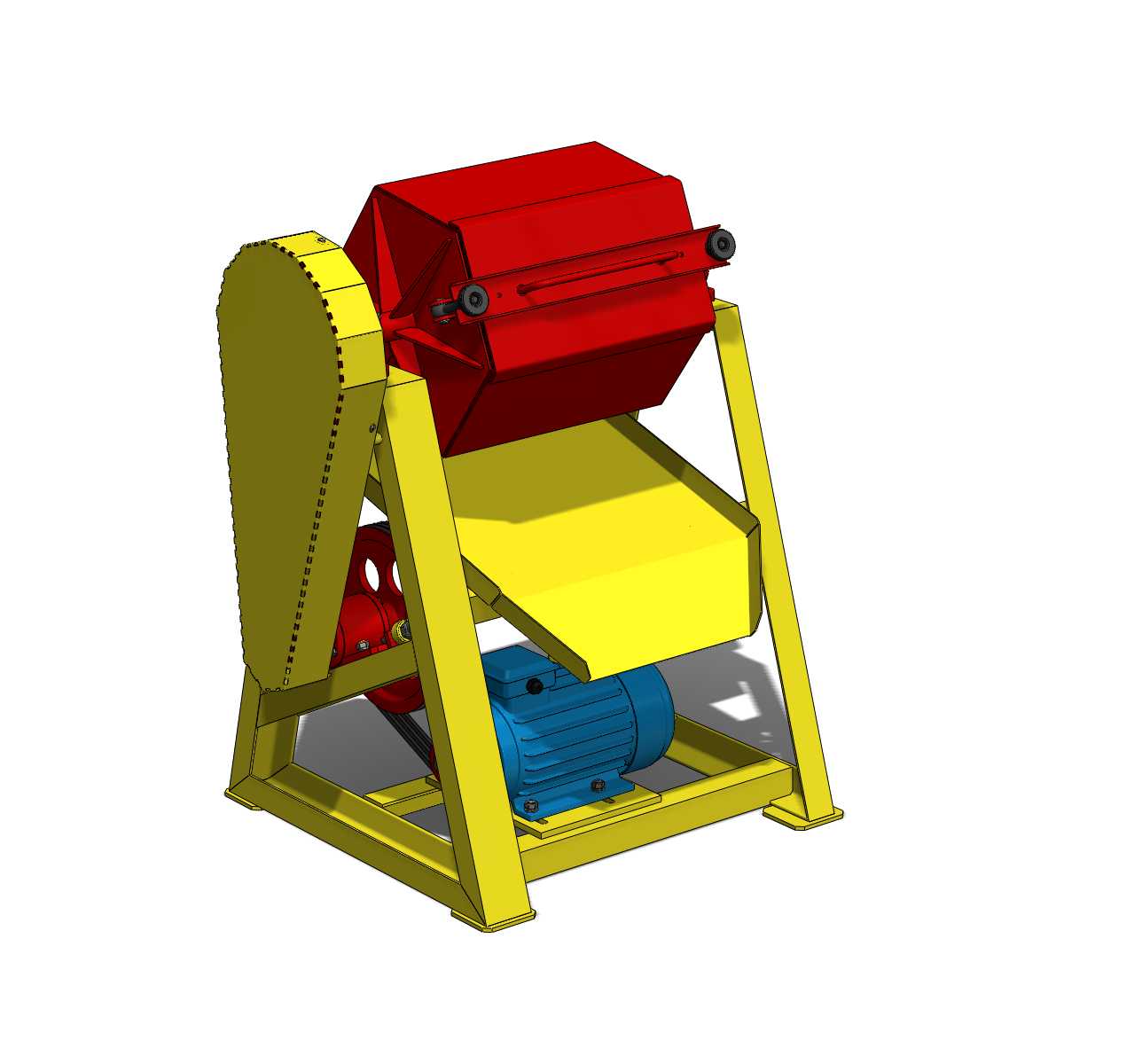

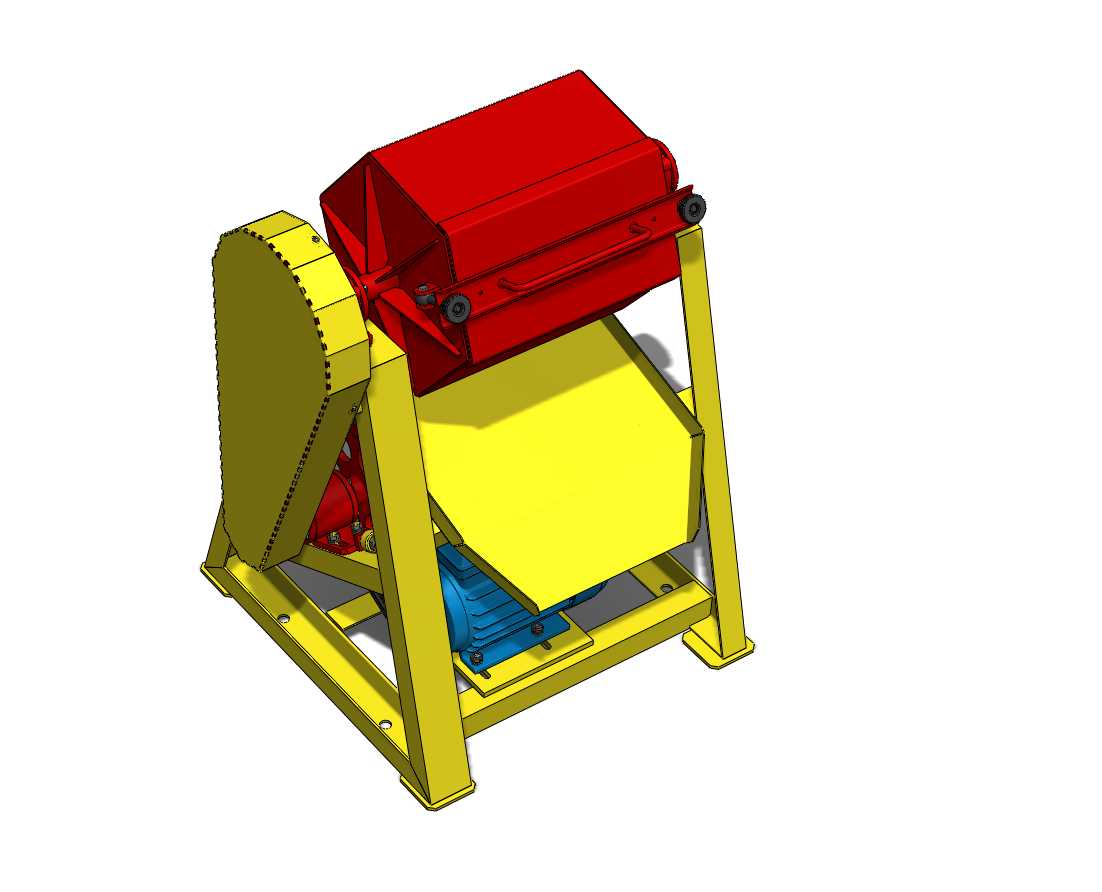

这款六角滚筒研磨装置，主要面向中小尺寸五金零件、机加工件的批量表面处理场景，在五金加工、精密零部件制造、小五金冲压件生产等领域应用广泛，可完成零件去毛刺、飞边打磨、氧化层去除、表面光整抛光、倒角匀化等多道工序，是小零件批量表面处理的常用核心设备。设备采用倾斜式六角滚筒结构设计，这种结构相比圆形滚筒，能在运转过程中让筒内零件与研磨介质产生更充分的相对滑移、碰撞与摩擦，避免零件在筒内随筒壁同步滑动导致的研磨不均问题，六角形的内壁折角可以持续带起零件和磨料，到达一定高度后自然滚落，形成均匀的揉搓研磨效果，针对形状复杂、带有凹槽、内孔的小零件，也能实现无死角的表面处理，不会出现局部漏抛或者过度研磨的问题。设备整体采用框架式焊接机架结构，机架底部预留了平整的安装基准面，安装时只需将机架固定在硬化水平地面即可，无需额外做复杂的混凝土基础，整体占地尺寸紧凑，适合中小型加工车间的工位布局。驱动部分采用电机搭配链传动减速结构，将动力传递至滚筒转轴，链传动的传动比稳定，承载能力强，能承受滚筒满载时的大扭矩输出，同时传动结构外置，日常维护、润滑保养都十分便捷，无需拆解设备主体即可完成传动部件的检修。滚筒两端采用带密封结构的转轴支撑，一端设置可快速开合的卸料门，门体采用锁紧结构密封，运转时不会出现磨料、零件泄漏的问题，加工完成后开启锁紧结构即可快速倒出筒内零件与磨料，卸料操作便捷，能有效缩短批次加工的辅助时间。设备的电机安装在机架下部的预留安装位，重心偏低，整机运转时稳定性好，高速运转时不会出现明显的晃动与共振，可长时间连续运行。滚筒的转速经过合理匹配，既能保证研磨效率，又不会因转速过高导致零件表面出现磕碰损伤，适配不同材质零件的研磨需求，无论是铁质冲压件、铜质小零件还是铝合金机加工件，都能通过调整磨料配比与运转时长，获得均匀一致的表面处理效果。机架的支撑腿采用斜撑加固结构，整体刚性充足，长期满载运行也不会出现机架变形的问题，设备的操作位置高度符合人体工程学设计，操作人员站在设备侧方即可完成装料、卸料、设备启停等操作，无需过度弯腰或者登高，能有效降低长时间操作的疲劳感。
