立式DIY砂带打磨设备结构设计

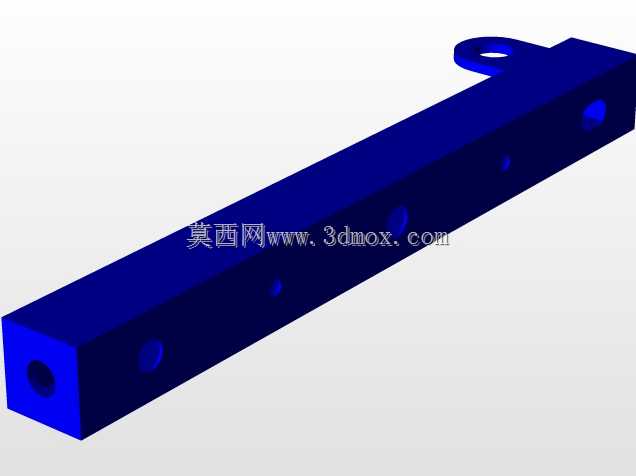

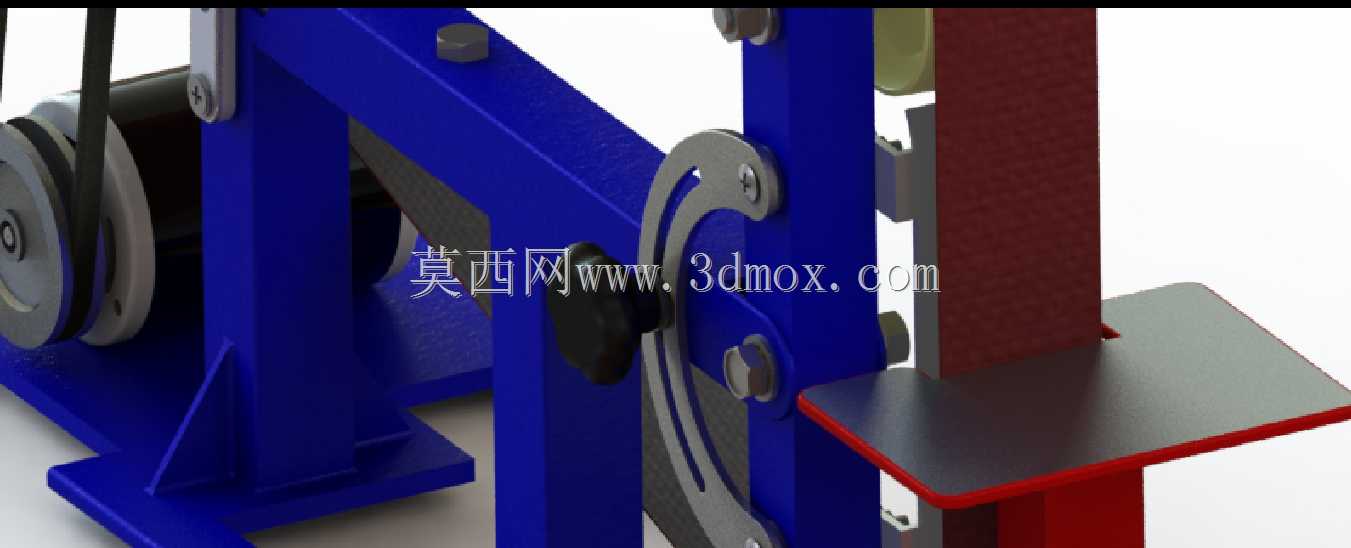

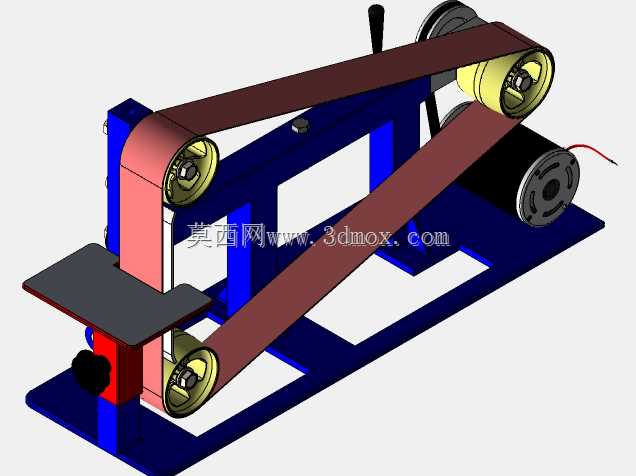

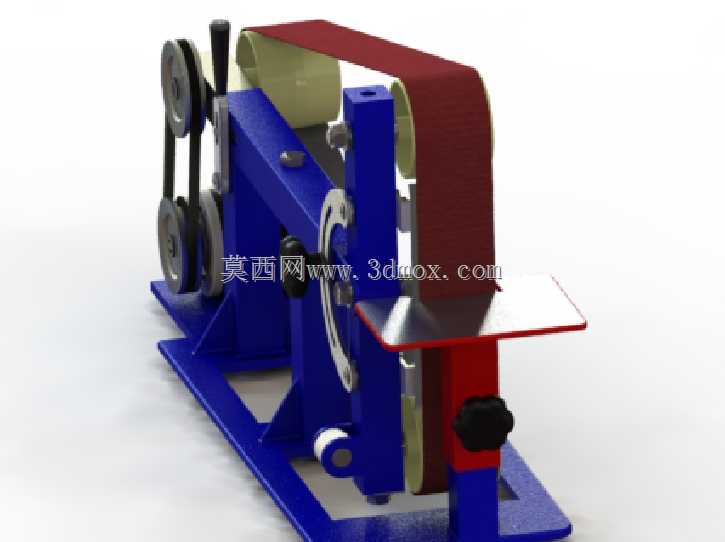

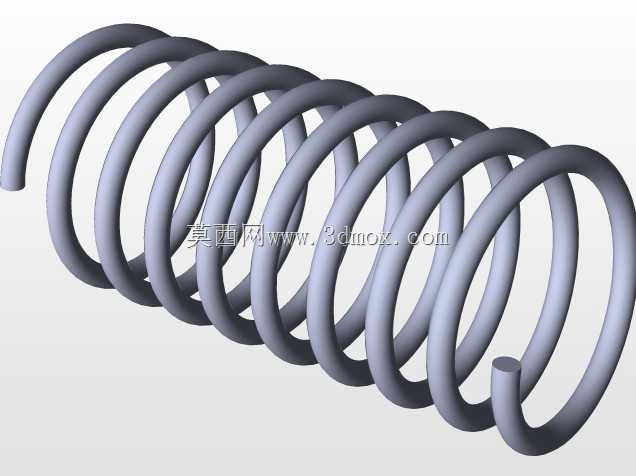

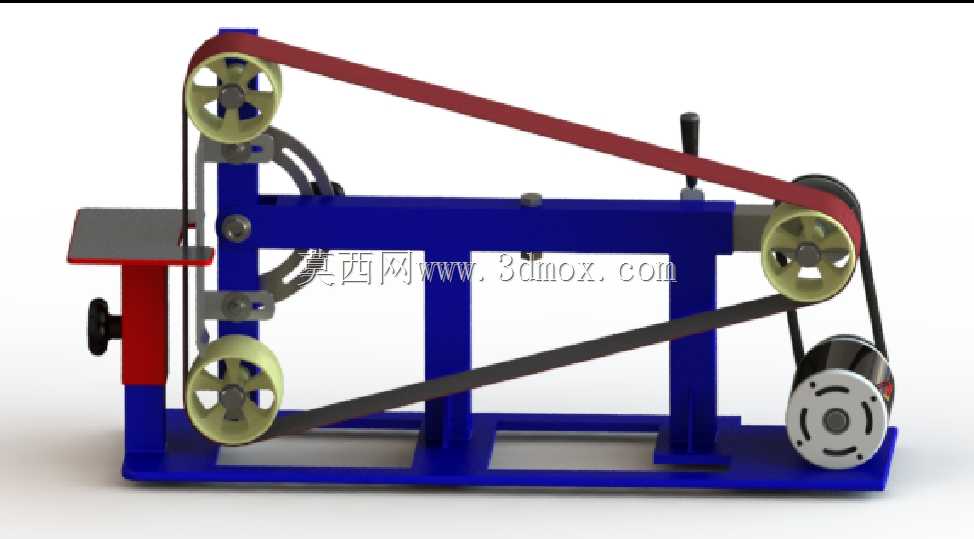

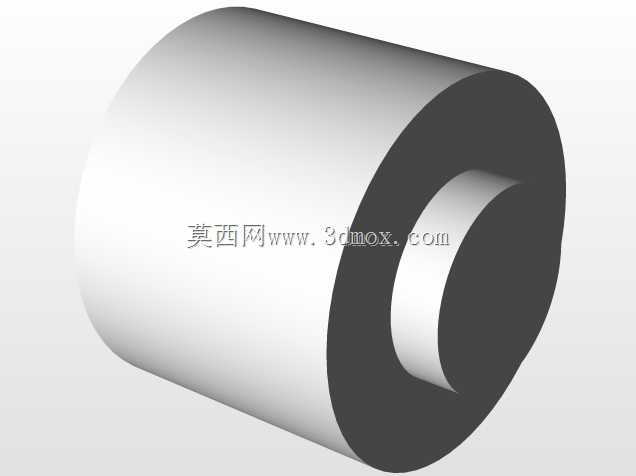

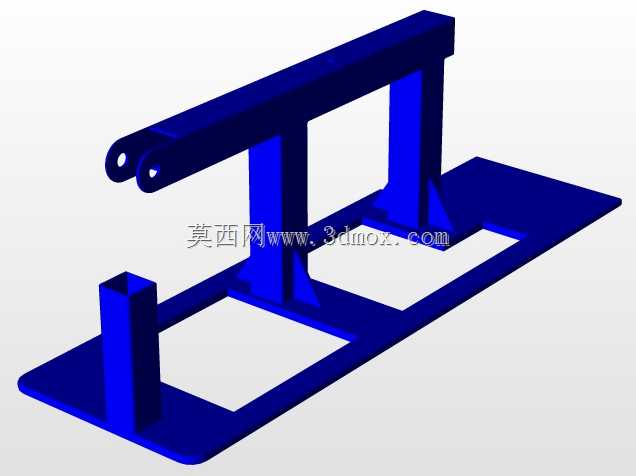

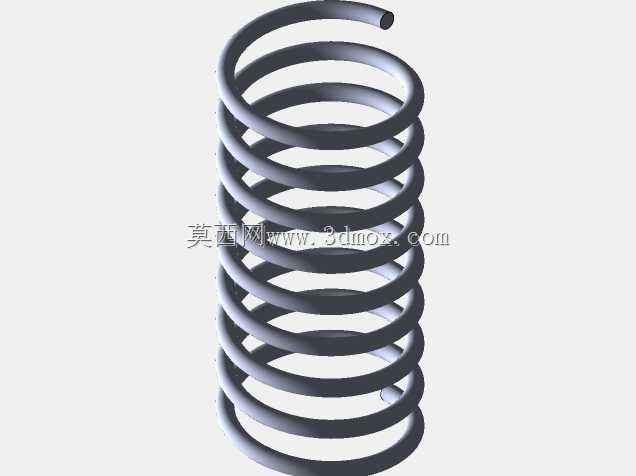

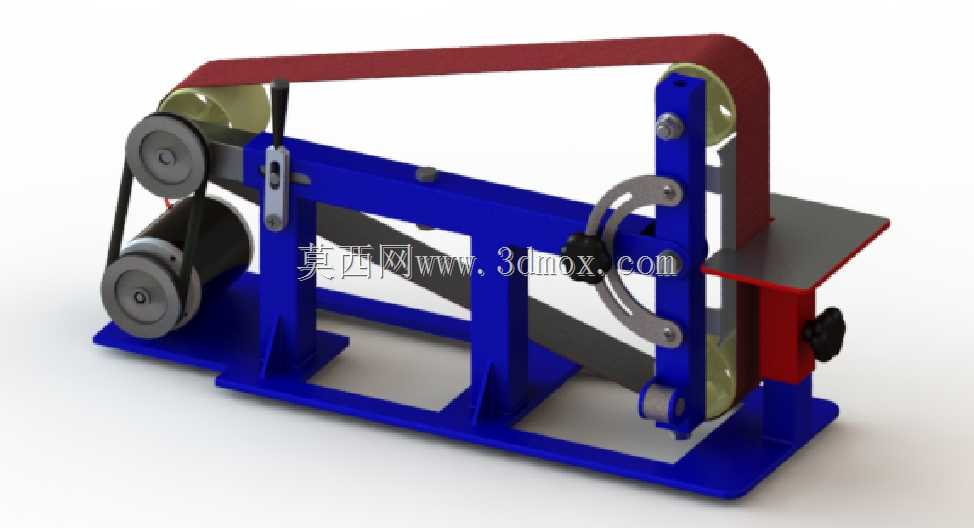

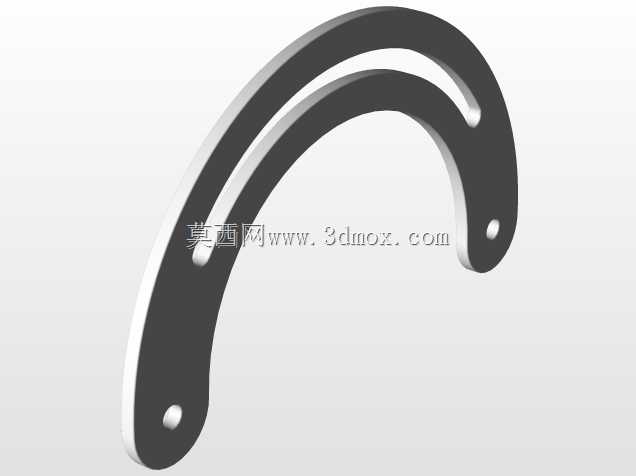

这款立式皮带传动砂光设备，主要面向小型加工工坊、个人DIY作业场景设计，可覆盖金属小件去毛刺、刃口打磨、木工构件表面砂光、异形工件轮廓修磨等多类作业需求，相比手持角磨机、砂带机，它具备固定作业的稳定性，能大幅降低长时间手持打磨的劳动强度，同时避免手持作业时的抖动偏差，提升打磨面的平整度与一致性。设备采用落地式框架结构，底部为一体式焊接支撑底座，安装时仅需将底座通过螺栓固定在平整工作台面即可，整体占地宽度约600毫米，纵深约350毫米，整机高度约700毫米，作业台面高度适配普通人站姿操作的舒适区间，无需额外垫高或俯身操作。动力端采用卧式直流电机布局，通过二级皮带轮组实现减速增扭，将电机高转速转化为砂带作业所需的合适线速度，皮带传动结构具备过载缓冲特性，当打磨负载突然增大时，皮带可产生微量打滑，避免电机堵转烧毁，同时皮带传动的运行噪音更低，适合小型室内作业场景使用。设备的砂带张紧机构采用偏心轮快调结构，无需额外工具即可快速完成砂带更换与张紧度调节，张紧力度可根据砂带型号、打磨材质灵活调整，避免砂带过松跑偏或过紧断裂。接触轮组包含不同直径的从动轮，其中前端工作位设置了硬质接触轮与柔性接触位，硬质接触轮适合平面、直角边的高精度打磨，柔性接触位可适配弧形、异形曲面的随形打磨，满足不同工件的加工需求。设备侧面设置了角度可调的工件托板，托板可沿垂直方向升降、沿水平轴翻转角度，打磨不同厚度、不同斜面的工件时，可快速调整托板位置形成稳定的工件支撑，避免打磨时工件移位。整机框架采用型钢焊接成型，结构刚性充足，长时间满负载作业也不会产生明显形变，所有转动部位均设置了密封轴承，转动顺滑无卡顿，日常维护仅需定期清理砂带碎屑、检查皮带张紧度即可，维护成本极低。这款设备既可以满足五金加工、木工制作的日常打磨需求，也适合手工爱好者自制改装，适配不同粒度的砂带即可完成从粗磨去料到细磨抛光的全流程作业。
