小型履带式挖掘机外观结构三维设计作品

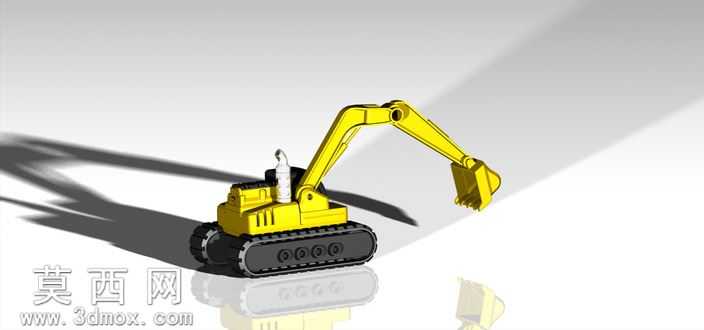

本作品为小型履带式挖掘机的三维设计成果，建模阶段依托三维设计软件完成全比例参数化搭建，首先从整机布局逻辑出发，将设备划分为行走底盘、回转平台、工作装置三大核心模块逐一构建。行走底盘部分严格还原履带式挖掘机的典型结构，包含履带板、驱动轮、导向轮、支重轮与托链轮的完整传动支撑结构，建模时对履带的节距、轮系的啮合间隙做了参数化约束，保证各部件装配关系符合真实机械的运动逻辑，底盘上部的回转支承结构也做了细节还原，为上部平台的回转动作预留了合理的装配空间。回转平台部分整合了动力舱、驾驶室、配重区域的造型设计，动力舱的散热格栅、排气筒结构都做了精细化建模，驾驶室的轮廓线条贴合小型挖掘机的紧凑设计特征，尾部配重的弧度与整机重心匹配，保证视觉上的稳定性。工作装置部分按照动臂、斗杆、铲斗的铰接关系依次建模，各铰接点的销轴结构、液压油缸的安装位都做了对应设计，还原了挖掘工作装置的可动结构逻辑。材质与渲染阶段，针对不同部件匹配了对应的材质属性：履带与轮系采用深色橡胶与哑光金属结合的材质，模拟工程设备使用中的耐磨质感；机身主体采用高饱和度的工程黄哑光漆面材质，还原工程机械的典型涂装特征；液压油缸、铰接销轴采用亮面金属材质，区分结构件的材质差异；铲斗切削边缘做了轻微的磨损质感处理，提升模型的真实感。渲染时采用柔和的影棚布光方案，通过主光勾勒整机轮廓，辅光消除结构暗部的死黑区域，添加柔和的地面反射效果，清晰呈现整机的结构比例与造型细节。设计思路上，本作品聚焦小型挖掘机的紧凑化特征，在保证结构完整性的前提下简化了非核心的内部复杂管线，突出外观结构与核心运动部件的装配关系，既还原了真实履带挖掘机的造型辨识度，也通过规整的建模逻辑保证模型的可编辑性，可用于工程机械结构教学、产品外观展示、相关场景搭建等用途，各部件的独立建模也支持后续的结构拆解、运动仿真等拓展操作。
