挖掘机臂与铲斗工作装置结构设计

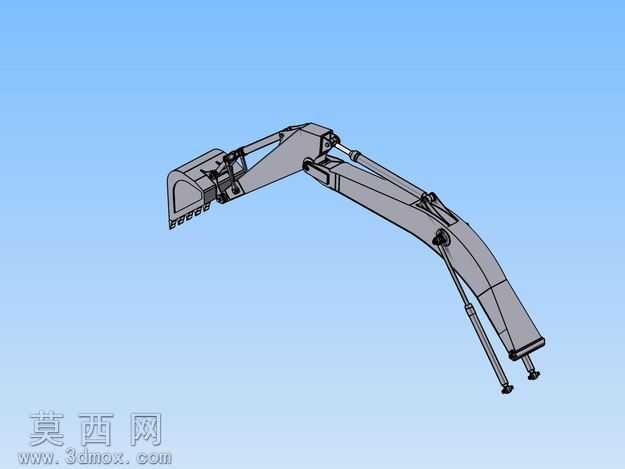

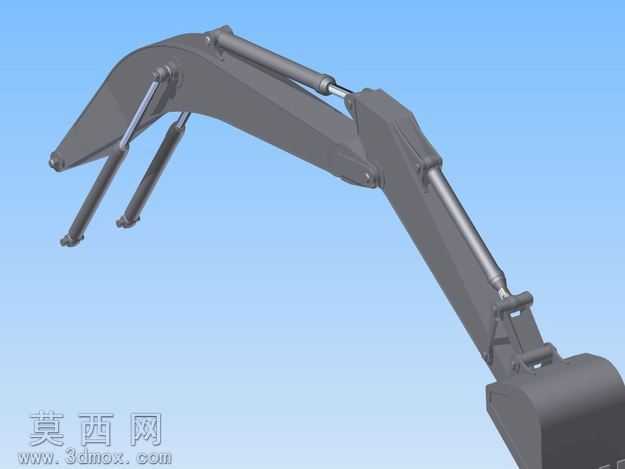

本作品为挖掘机工作装置的三维结构设计，围绕动臂、斗杆、铲斗及配套液压执行部件展开全参数化建模，建模过程严格遵循工程机械结构设计规范，先梳理工作装置各部件的运动逻辑与连接关系，确定动臂与上车架的铰接点位、斗杆与动臂的铰接位置、铲斗与斗杆的连接基准，再逐一对各金属结构件进行实体建模。建模时先绘制各部件的截面草图，通过拉伸、放样等特征生成基础实体，再对铰接耳板、加强筋板、安装座等局部结构进行细化，确保各部件的壁厚、铰接孔直径、安装位尺寸完全匹配实际工程设计参数，同时预留液压油缸的安装铰接点位，保证各转动副的位置精度满足运动仿真要求。材质设置上，金属结构件统一采用高强度工程机械钢材材质，调整材质的粗糙度、金属度参数还原钢材的哑光金属质感，液压油缸的活塞杆部分设置镀铬亮面材质，缸筒部分采用与结构件一致的钢材材质，通过不同材质的区分清晰呈现各部件的功能属性。结构设计层面，重点还原了工作装置的多连杆铰接结构，动臂、斗杆、铲斗分别对应独立的液压驱动油缸，各油缸的两端铰接点位置经过反复校核，确保动臂升降、斗杆收放、铲斗翻转的运动行程符合真实挖掘机的作业范围，各铰接位置均设置了同轴的铰接孔结构，可直接用于后续的运动仿真与结构力学分析。设计过程中充分考虑结构的受力合理性，在动臂、斗杆的弯折受力位置添加了对应的加强筋结构，避免应力集中问题，各部件之间的装配间隙经过合理设置，既保证运动过程中不会出现部件干涉，也不会因间隙过大影响结构整体刚性。完成基础建模与装配后，对整体结构进行了运动干涉检查，逐一验证动臂举升、斗杆收展、铲斗转动全行程范围内的部件位置关系，确认无运动卡滞、部件碰撞问题，同时对各铰接点的受力传递路径进行梳理，确保结构可直接导入仿真模块开展刚性动态运动模拟、准静态结构计算，分析各作业姿态下组件与接头的受力情况，为后续的结构优化、性能验证提供精准的三维模型基础。
