大发EJVE引擎改装不锈钢排气歧管设计

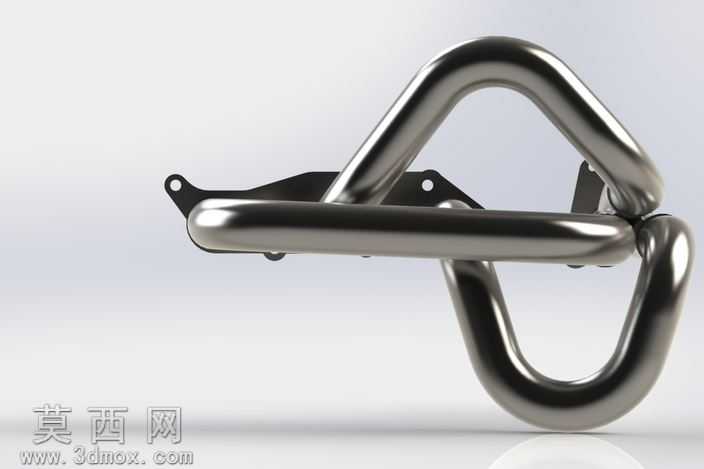

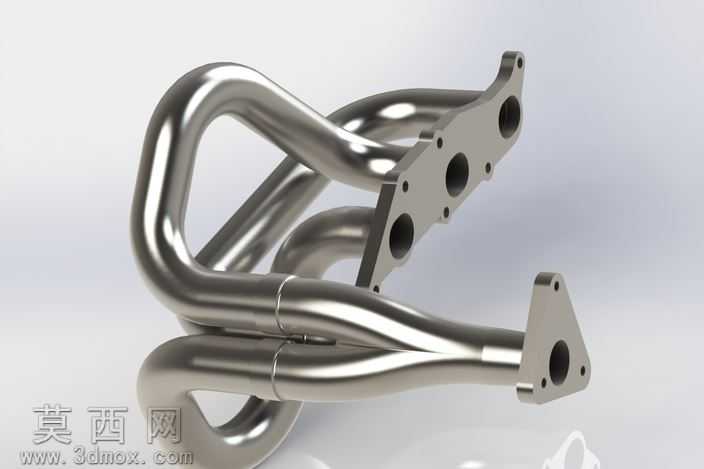

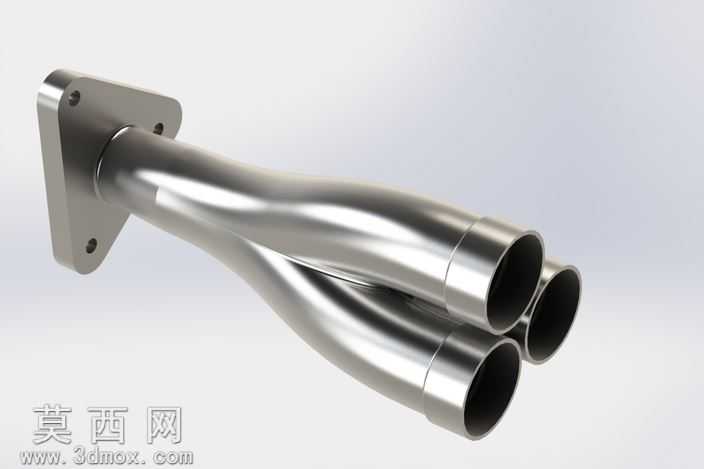

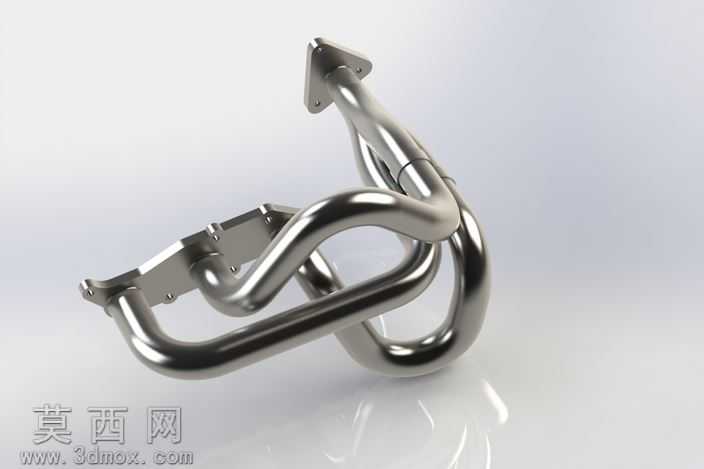

本作品为适配大发EJVE系列引擎打造的改装款排气歧管三维设计，建模阶段依托三维参数化设计软件完成全流程结构搭建，首先基于原厂引擎缸盖排气端口的安装孔位、密封面尺寸完成对接法兰的特征绘制，精准还原三个排气出口的孔径、孔位分布与法兰厚度，确保安装时可与缸盖端面完全贴合，避免出现排气泄漏问题。管路部分采用等长优化设计思路，结合IHI RHF3 VL37涡轮增压器的进气接口尺寸，对四根歧管的弯曲半径、管路走向、交汇角度进行反复参数调整，每一段管路的弯折处都做了顺滑的曲率过渡，避免排气气流在弯折位置形成紊流影响排气效率，管路交汇后的集合段采用渐缩式结构设计，可让各缸排出的废气形成稳定的脉冲气流，更好地推动涡轮叶轮转动，适配120hp马力的调校目标。渲染阶段采用抛光不锈钢材质，还原金属管路的镜面反射效果与金属质感，清晰呈现管路的焊接接缝位置、管壁厚度细节，法兰部分做了哑光金属质感区分，突出安装定位孔、密封端面的结构特征。设计过程中结合Excel计算的排气脉动数据，对歧管的管长、管径进行多轮仿真验证，确保各缸排气到达涡轮端的时序一致，避免出现排气干涉问题，同时兼顾引擎舱内的安装空间，调整管路的整体外轮廓尺寸，避开周边的引擎附件、管线布局，满足实车改装的安装需求。整个模型完整还原了排气歧管从缸盖对接端到涡轮对接端的全部结构，包括法兰安装孔、管路加强筋、焊接定位结构等细节，可直接用于改装部件的开模生产、3D打印样件验证，也可作为引擎教学、改装方案展示的数字化模型使用，为小排量自然吸气引擎升级涡轮增压的排气系统设计提供参考。
