小型台式数控加工雕刻设备结构设计

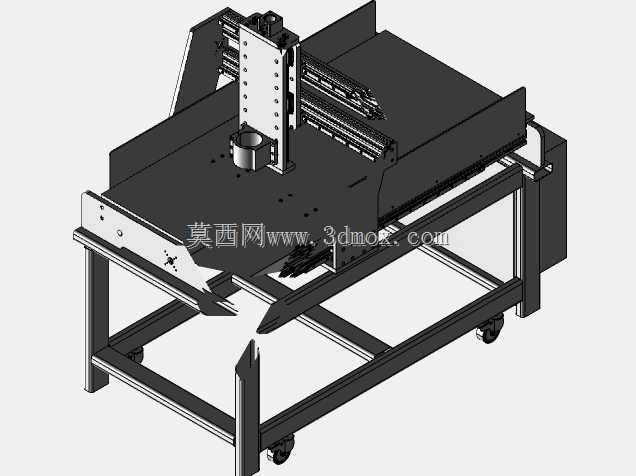

这款小型台式数控加工设备，主要面向小型加工工坊、个人DIY创作、职业院校实训教学场景设计，可适配软金属、亚克力、木材、PCB板等多种材质的平面雕刻、铣削、钻孔作业，能够完成小型标牌制作、工艺礼品雕刻、线路板打样、小型零件精密加工等常见加工需求，填补了大型工业机床占地空间大、操作门槛高，而手持加工设备精度不足、加工一致性差的市场空白，适合小批量定制化加工场景使用。设备整体采用台式落地结构设计，底部配备带刹车的万向脚轮，既可以在车间、工作室内部灵活推移换位，也可以在定位后锁定脚轮保证加工过程的设备稳定性，机架主体采用标准工业铝型材拼接搭建，兼顾结构刚性与组装便捷性，后期维护更换配件也更为方便。设备的运动系统采用经典龙门式传动布局，X轴方向采用双导轨平行布置在工作台两侧，带动龙门架实现长行程平稳移动，有效避免单导轨传动带来的偏载抖动问题；Y轴传动模组集成在龙门横梁上，搭载可上下滑动的Z轴主轴安装座，主轴夹座可适配不同功率的高速电主轴，满足不同材质的切削加工转速需求，三个运动轴均预留了步进电机、伺服电机的安装位，用户可根据自身加工精度需求灵活选配驱动部件。工作台面采用平整的硬质铝板加工而成，表面预留了多组T型槽与标准安装孔位，可快速装夹不同尺寸的工件、配套专用夹具，工作台下方的机架预留了充足的电气元件安装空间，可容纳驱动器、电源、控制板等配套部件，无需额外外置电气柜，进一步压缩设备整体占地空间。设计过程中充分考虑了小型加工场景的操作便利性，设备操作高度适配普通人站立操作的舒适高度，所有运动部件均做了安全防护设计，避免加工过程中碎屑飞溅、运动部件剐蹭操作人员的风险，设备的走线全部采用拖链内置布置，既避免加工过程中线缆磨损，也让设备整体外观更为整洁规整。设备的安装边界充分考虑小型工作室的空间限制，整体长宽尺寸控制在常规工作台可容纳的范围内，不需要额外做地基固定，放置在平整的硬质地面即可投入使用，Z轴行程可满足常规厚度工件的加工需求，针对特殊加高工件也可通过调整龙门立柱的安装高度实现行程拓展，具备较强的场景适配能力。
