小型贯流式水轮机结构设计方案

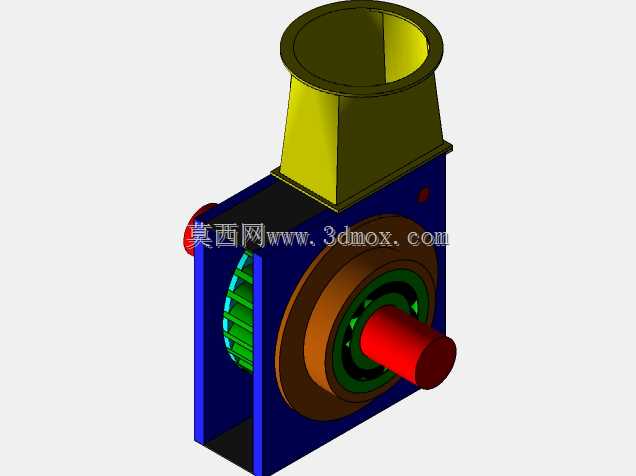

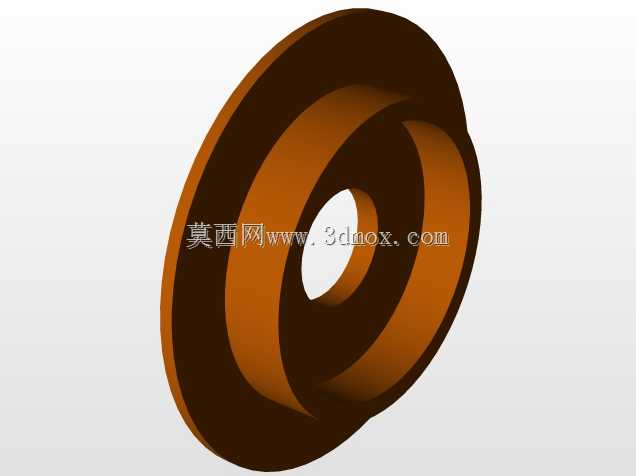

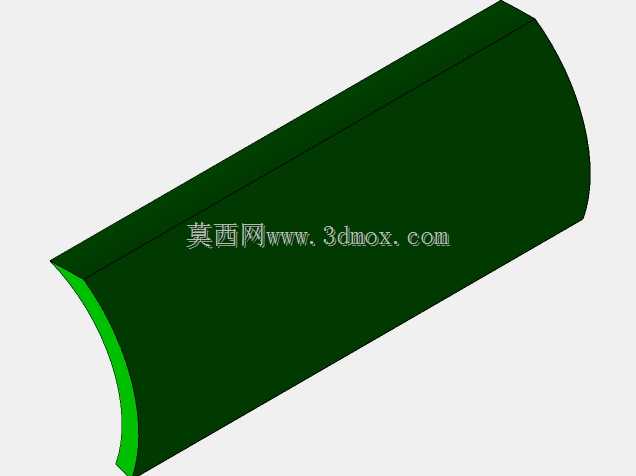

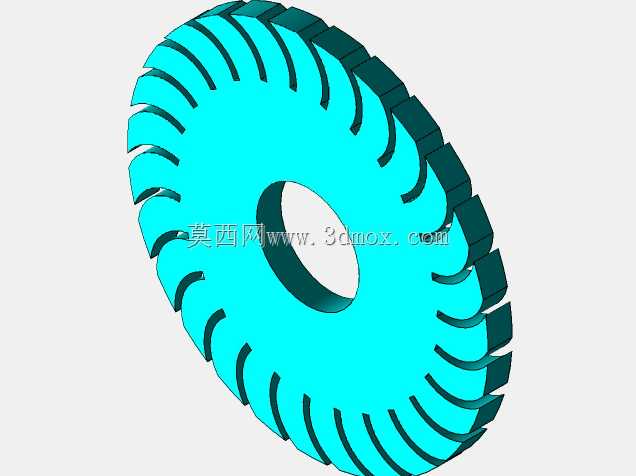

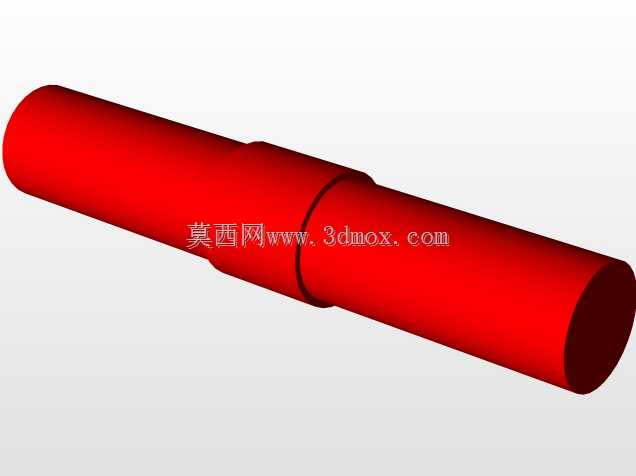

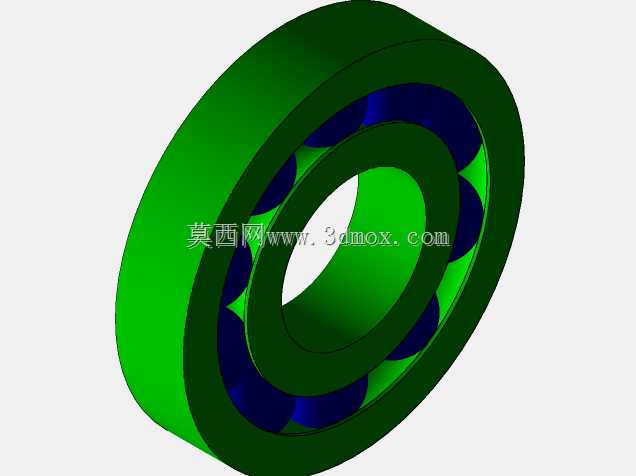

该贯流式水轮机主要应用于低水头大流量的小型水力发电场景，常见于山区径流式小水电站、农村微水电项目、工业尾水余能回收站点，适配水头范围3至15米的水力资源开发场景，可直接对接引水渠道或压力前池的来水，将水流的动能与势能转化为旋转机械能，驱动后端发电机产出电能，也可作为流体动力实训装置，用于水力机械原理的实操教学与结构认知。设备整体采用卧式同轴布置结构，水流沿轴向直线流过转轮，流道平顺无剧烈转向，相比混流式、轴流式水轮机，在低水头工况下具备更高的过流能力与水力效率，能有效利用分散的低品位水力资源，减少土建开挖量与电站建设成本。产品核心功能部件包含进水蜗壳、导水机构、转轮室、转轮、主轴、支撑机架与密封组件：上部渐扩式进水段可将渠道来水均匀导入流道，降低进水紊流损失；导水机构可根据来水流量与负载需求调整导叶开度，控制进入转轮的水流方向与流量大小，保证转轮在变工况下仍能稳定获取水流冲力；转轮采用多叶片空间扭曲设计，叶片型线经过流体力学优化，可最大化承接水流轴向冲击力，将流体能量高效转化为转轮的旋转扭矩；主轴采用悬臂支撑结构，一端连接转轮，另一端延伸出机壳对接动力输出端，支撑部位配置耐磨轴承与旋转密封组件，既保证主轴旋转精度，又可防止机壳内水体渗漏。设计过程中优先考虑安装与维护便利性，整体采用模块化拆分结构，进水段、机架、转轮室、端盖均通过螺栓连接，无需大型吊装设备即可完成现场组装与后期易损件更换；外形尺寸适配小型电站的卧式安装空间，进水口采用标准法兰连接边界，可直接对接同管径的引水管道，主轴输出端采用标准轴径与键槽设计，可匹配不同规格的联轴器与发电机输入端，安装时仅需保证主轴水平度与进出水流道同轴度即可完成就位，无需复杂的对位调整。机架采用箱式焊接结构，兼顾结构强度与轻量化需求，可承受转轮运行时的径向力与轴向水推力，运行过程中振动小、噪音低，适合长期无人值守的微水电站点使用。
