树莓派开发板简易结构布局参考模型

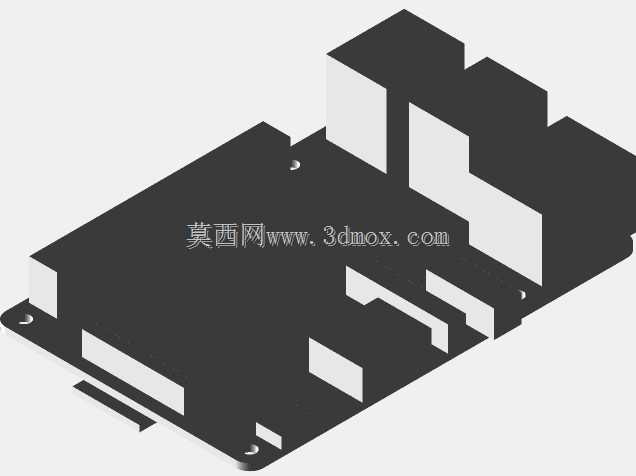

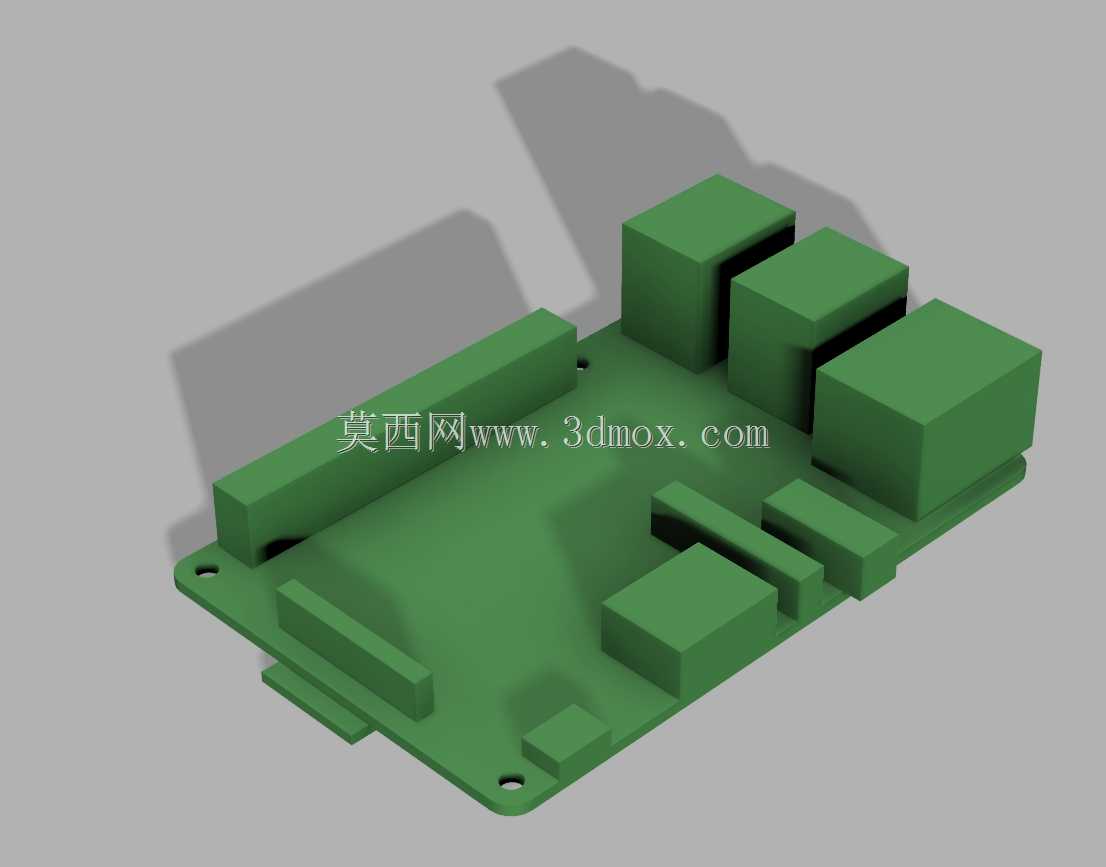

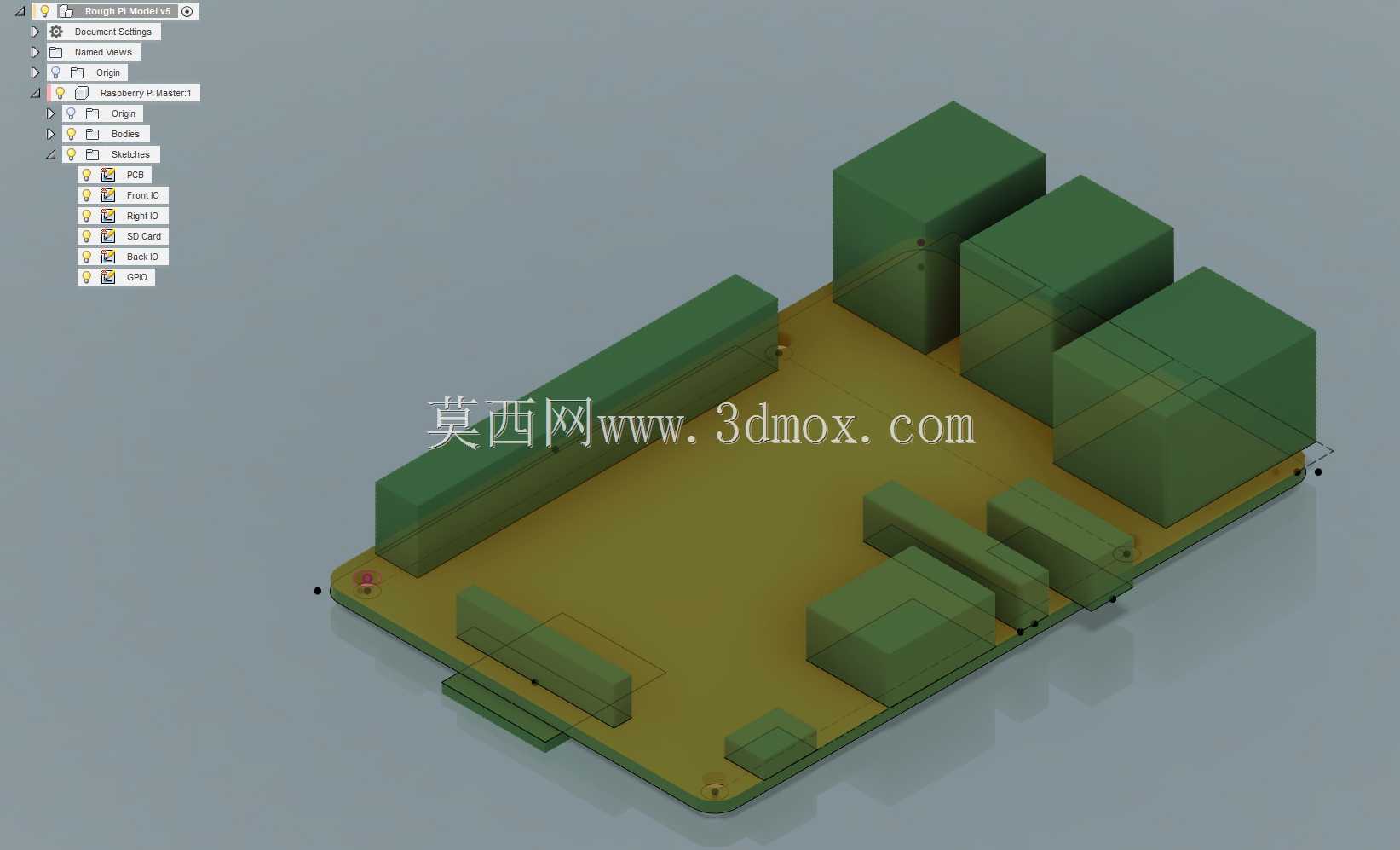

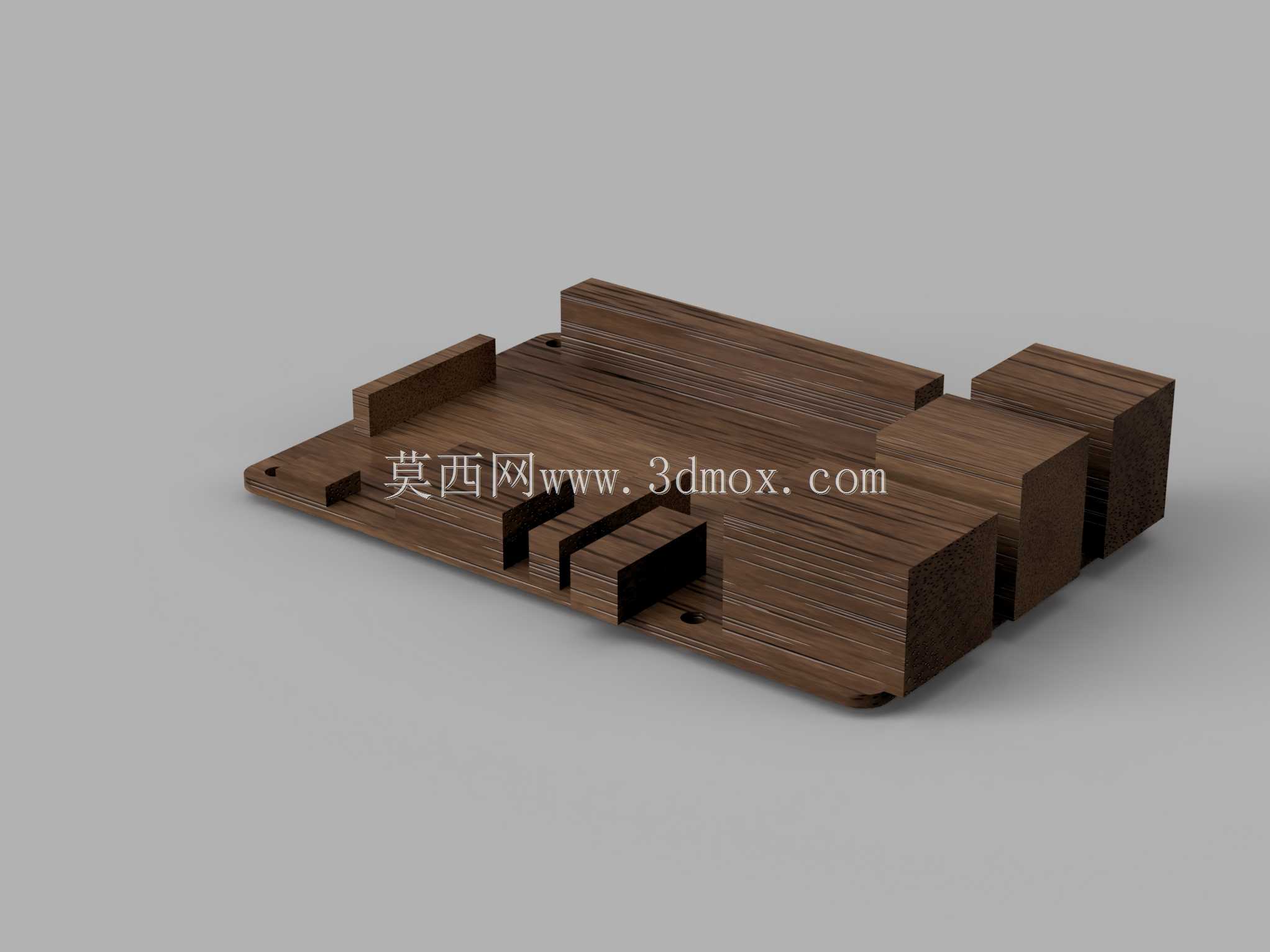

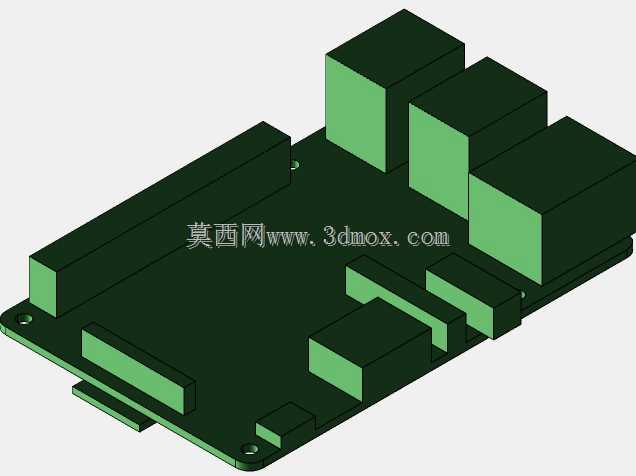

该模型针对嵌入式硬件开发场景搭建，主要服务于树莓派相关的项目前期结构验证、外壳适配设计以及周边外设安装规划工作，能够帮助开发者在正式加工结构件、组装硬件前，快速确认板载元件的空间占位，避免后续装配出现干涉问题。在实际嵌入式项目开发中，开发者经常需要为树莓派搭配定制外壳、扩展支架或者外接功能模块，以往需要反复测量实体板卡尺寸、核对元件高度，不仅效率低下，还容易因测量误差导致结构件报废，该模型将板体与所有板载元件的空间位置做了精准还原，可直接导入结构设计软件中完成干涉检查、安装位预留等工作，大幅缩短项目前期的结构验证周期。从功能特性来看，模型完整还原了树莓派板体的基底形态，同时对板上所有凸起元件做了分块建模，包括核心处理芯片区域、内存颗粒区域、各类接口模块、排针占位区域的外形与高度都做了对应呈现，没有遗漏会影响结构装配的凸起部件，能够满足绝大多数外壳设计、支架安装的空间校验需求。设计思路上采用了分块简化的建模逻辑，没有过度还原元件的精细外观，而是以装配边界为核心，将每个元件的最大外轮廓、安装高度作为建模基准，既保证了空间校验的准确性，又控制了模型的整体体量，不会占用过多的软件运行资源，方便在各类结构设计软件中流畅调用。在外形尺寸与安装边界方面，模型严格遵循树莓派的标准板卡尺寸规范，板体的长宽尺寸、固定孔位的位置与孔径都做了精准还原，板上每个元件的占位都按照实际最大外轮廓设置，包括接口的突出长度、排针的高度、大尺寸元件的顶部高度都符合实体硬件的实际参数，在进行外壳设计时，可以直接以该模型为基准预留内壁间隙、设置接口开孔位置，在设计扩展模块安装支架时，也能直接核对支架与板上元件的间距，避免出现元件被挤压、接口被遮挡的问题，能够覆盖创客项目开发、工业嵌入式设备集成、教学演示结构搭建等多类场景的使用需求。
