1/2至2号规格手动管子夹持虎钳结构

这款手动管子虎钳是管道安装、五金维修、小型金属加工场景中常用的夹持类工装，主要用于固定圆形管状工件，适配1/2英寸至2号规格的金属管材、硬质塑料管材，在给排水管路布设、小型液压管路装配、五金管件修配作业中，能够为套丝、切割、坡口打磨、管件对接等工序提供稳定的工件固定支撑，避免加工过程中管材移位、转动，提升作业精度与操作安全性。

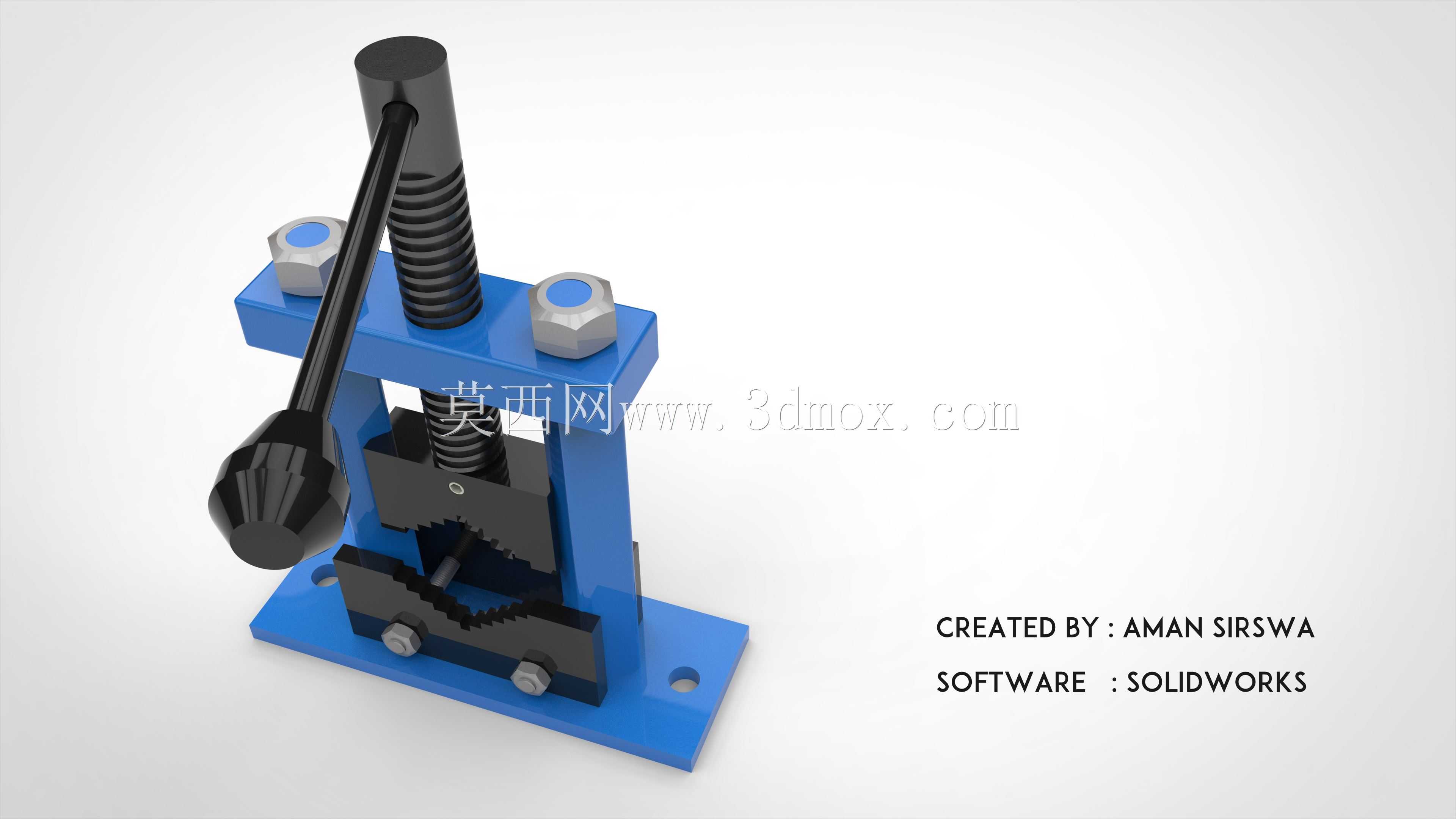

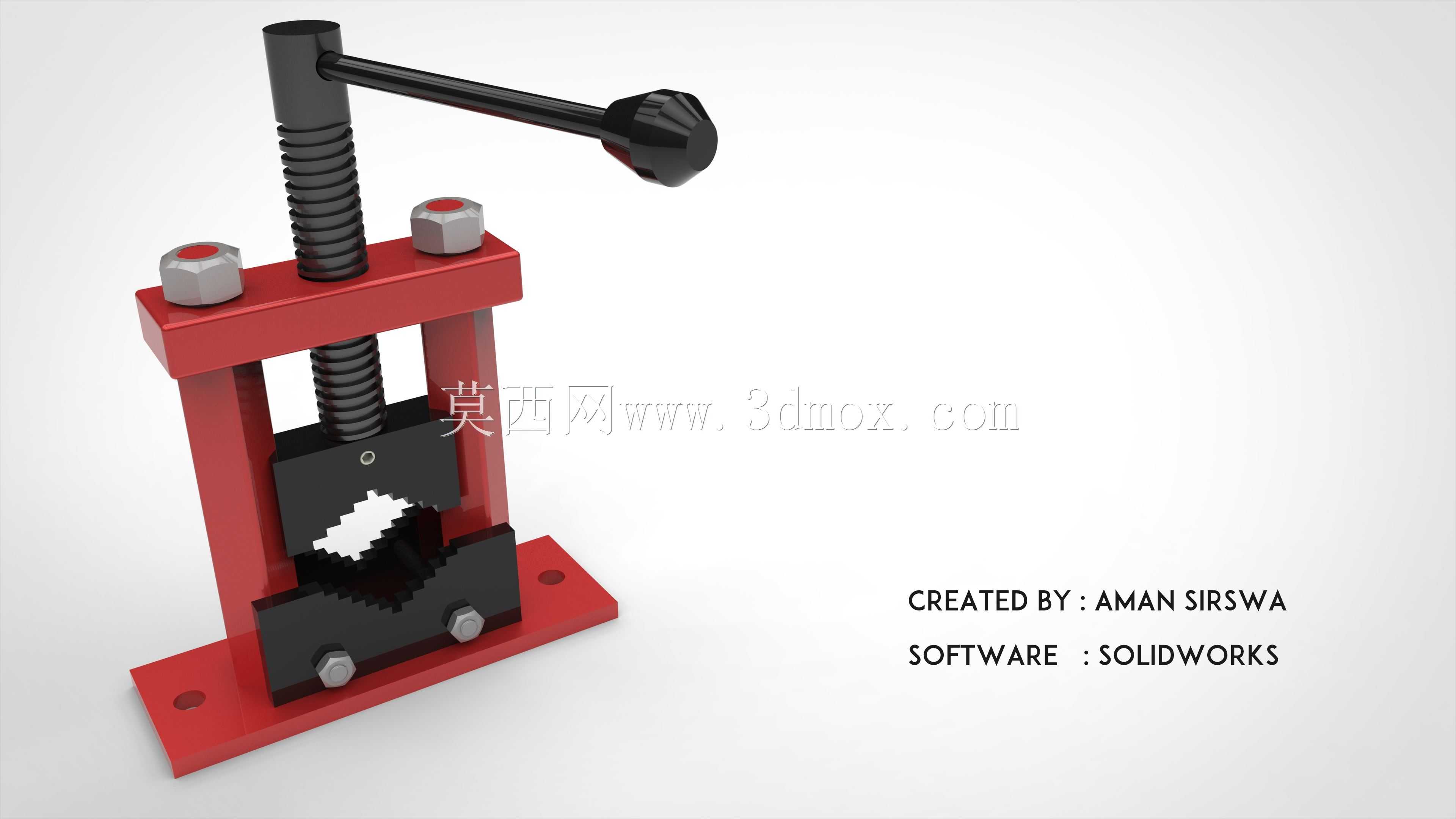

从功能特性来看，该虎钳采用螺杆下压式夹紧结构，通过顶部带防滑握柄的操作杆带动梯形传动螺杆下行，驱动上钳口配合带V型齿槽的下钳口完成对管材的抱紧夹持，钳口的锯齿结构经过角度优化，既能在夹紧时增大与管材外壁的摩擦力，防止管材受扭转力时打滑，又能避免齿尖过度嵌入薄壁管材造成管壁变形。底座采用带安装孔的平板式结构，可通过螺栓固定在工作台、移动式工装架上，安装边界适配常规钳工工作台的台面安装孔位，整体结构紧凑，占用工作台面空间小，手动操作力臂经过力矩匹配，普通操作人员无需借助加力杆即可完成常规壁厚管材的可靠夹紧。

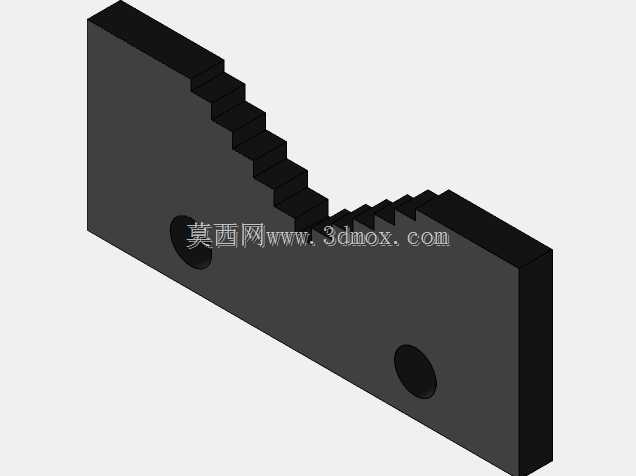

设计思路上，这款虎钳完全围绕实际作业的真实尺寸需求构建，整体框架采用立式龙门结构，两侧的支撑立板与底座一体衔接，保证夹紧受力时框架的结构刚性，避免长期受力出现框架张开变形；螺杆部位配套复位压簧，松开操作杆时上钳口可自动抬升复位，方便快速取放工件；钳口部位采用可拆分的齿块设计，长期使用齿面磨损后可单独更换齿块，无需整体报废设备，降低工装维护成本。上下钳口的V型槽对中度经过校准，夹持不同管径的管材时，管材轴线始终保持与钳体基准面平行，方便后续套丝、切割工序的对位操作。

在实际使用场景中，这款虎钳既可以固定在车间固定工位完成批量管件的加工作业，也可以搭配便携式工作台用于户外管路抢修、现场安装作业，整体结构无复杂电子、液压元件，纯机械传动结构故障率极低，适应多粉尘、少量油污的车间作业环境，夹持力范围覆盖日常水暖安装、小型机电管路装配的绝大多数管材规格，无需频繁更换夹持工装即可完成多规格管件的加工作业，是管路安装维修领域实用性极强的基础夹持工装。
