精密机用顶点VQS-4虎钳结构设计

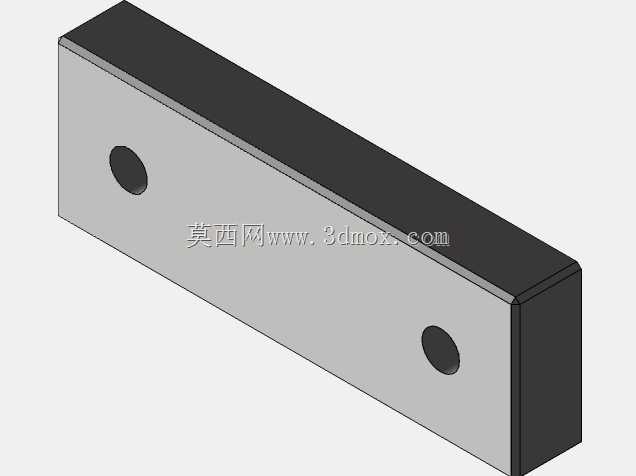

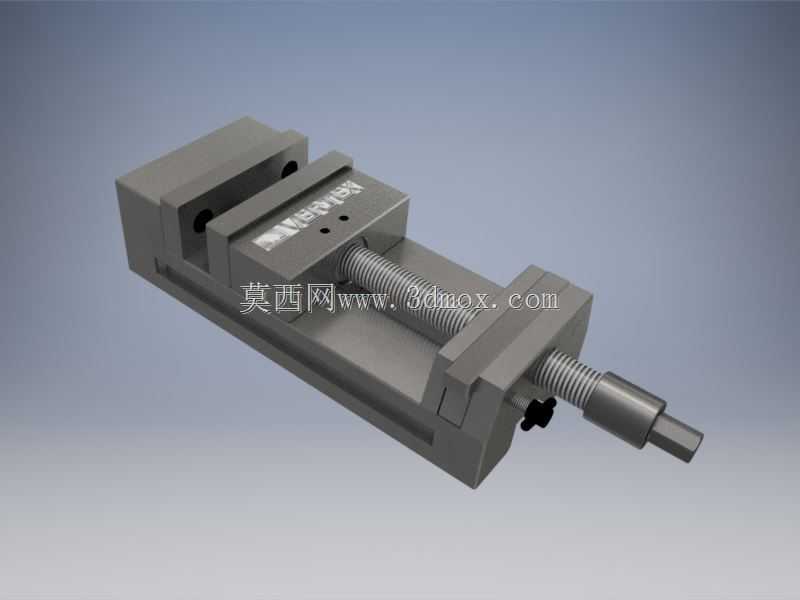

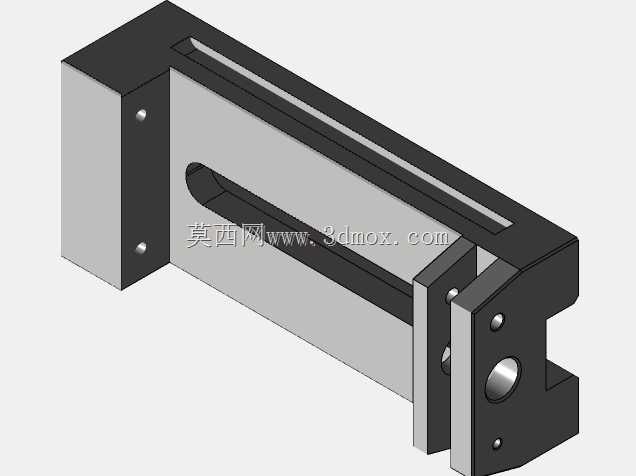

这款机用虎钳是数控铣削、精密磨削加工场景中核心的工件装夹工装，主要适配立式加工中心、数控铣床、平面磨床等常规机加工设备，承担中小型精密零件加工过程中的工件固定功能，可在粗加工大切削量进给、精加工微量进刀的全工序流程中，为工件提供稳定可靠的夹持力，避免加工过程中工件出现位移、振颤问题，保障加工尺寸精度与表面加工质量。在实际生产场景中，该款虎钳可覆盖模具钢小块料、铝合金型材零件、铜质精密嵌件等不同材质工件的装夹需求，既能够满足单件小批量定制加工的灵活装夹要求，也可适配批量生产工位的标准化装夹作业，是机械加工车间、模具制造工位、精密零件量产线不可或缺的基础工装配件。从功能特性来看，该虎钳采用丝杠副传动的夹紧结构，通过转动端部的施力方头即可带动活动钳身沿导轨方向平稳平移，夹紧行程覆盖常规中小型零件的装夹尺寸范围，钳口部位设计有可拆卸的硬质钳口板，表面加工有细密防滑齿纹，既能够提升夹持摩擦力，避免工件受切削力作用打滑，也可在钳口磨损后快速更换，延长虎钳整体使用寿命；钳身整体采用高刚性一体式铸造结构，经过时效处理消除内应力，可承受大切削量加工带来的冲击载荷，减少装夹系统的形变，保障装夹精度的长期稳定性。在设计思路上，这款虎钳充分考量了机加工场景的实际使用需求：整体结构采用对称式布局，保障夹紧力沿钳身中心轴线均匀传递，避免偏载导致的工件翘起问题；导轨面设计为宽幅矩形导轨结构，配合精准的配合公差，既保障活动钳身移动的顺畅度，也能降低活动钳身的配合间隙，提升装夹的重复定位精度；丝杠部位设计有防尘防护结构，可阻挡加工过程中产生的金属切屑、切削液进入传动副内部，减少传动部件的磨损，降低日常维护的频次。从安装边界与外形尺寸来看，该虎钳底部设计有标准的机床工作台安装定位槽，可直接通过T型螺栓固定在对应规格的机床工作台上，安装定位基准与钳身导轨平行度经过精密校准，安装后无需复杂调试即可投入使用；整体外形紧凑，占用工作台面积较小，可在单台工作台上并排布置多台同型号虎钳，实现多工件同时装夹加工，有效提升设备的加工效率；钳身高度经过优化设计，既保障了足够的结构刚性，也不会因为高度过高导致刀具悬伸量过大，能够适配不同长度刀具的加工行程需求，减少加工过程中的刀具振颤风险。在实际使用过程中，该虎钳的夹紧力可通过施力扭矩进行灵活调节，针对薄壁类易变形零件，可控制夹紧力避免工件装夹变形，针对重型切削的钢件加工，可增大夹紧力保障装夹可靠性，能够适配不同材质、不同结构零件的装夹要求，为精密加工过程提供稳定的装夹支撑。
