机加工固定夹持用台钳结构设计

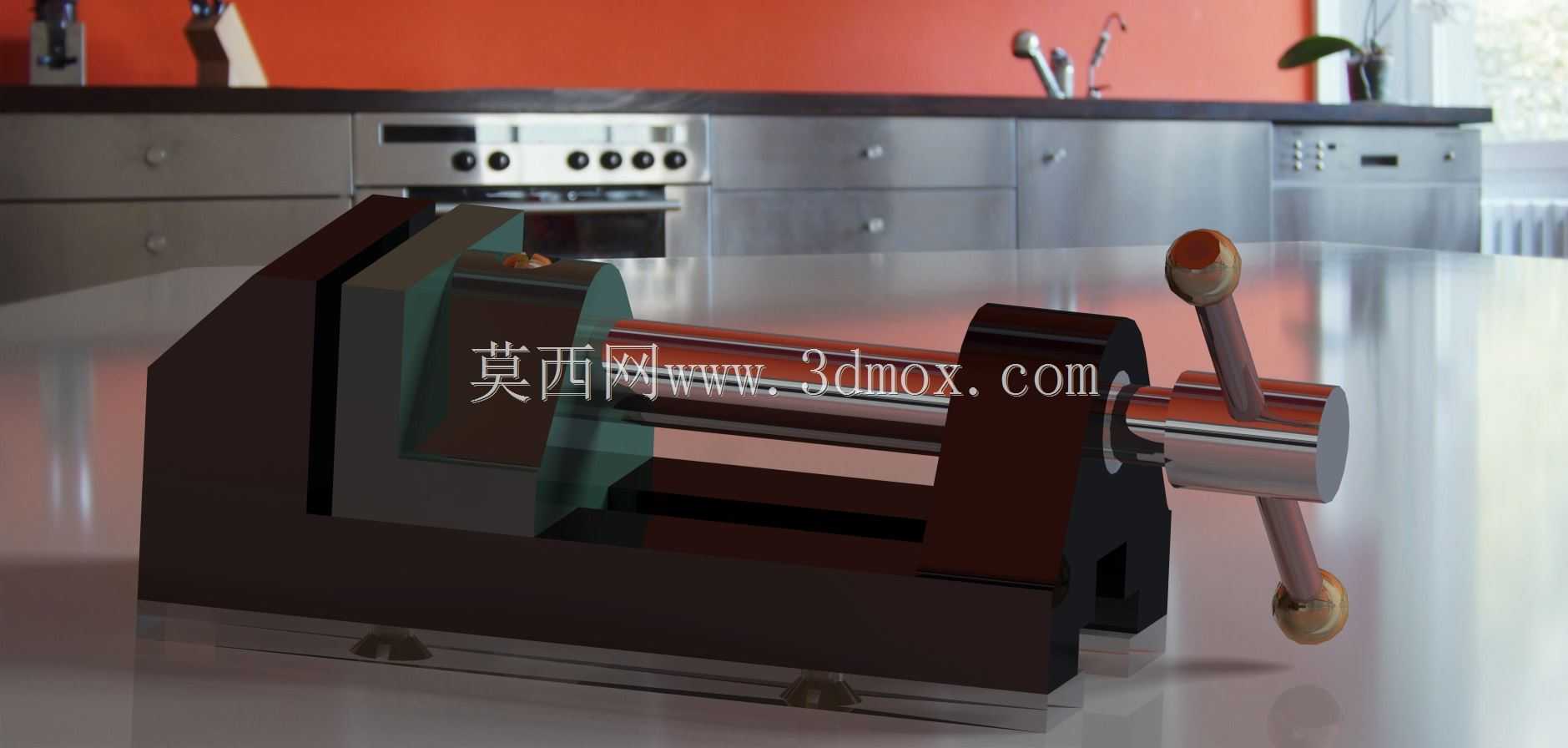

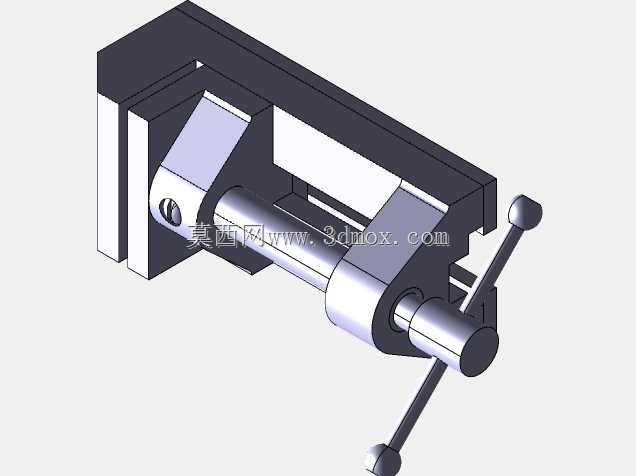

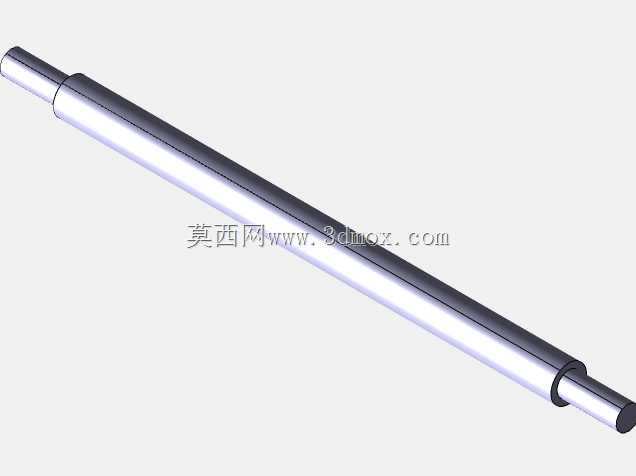

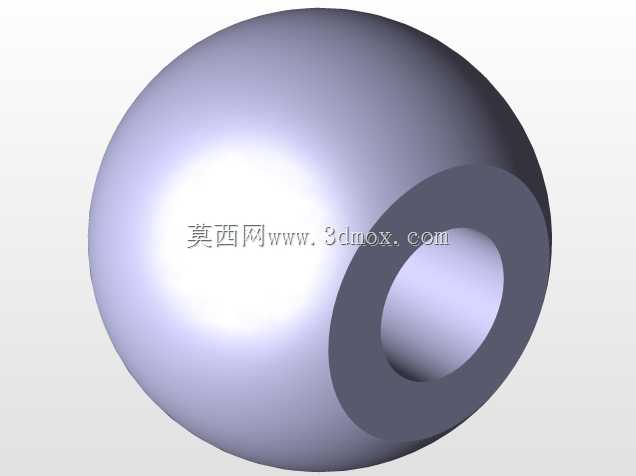

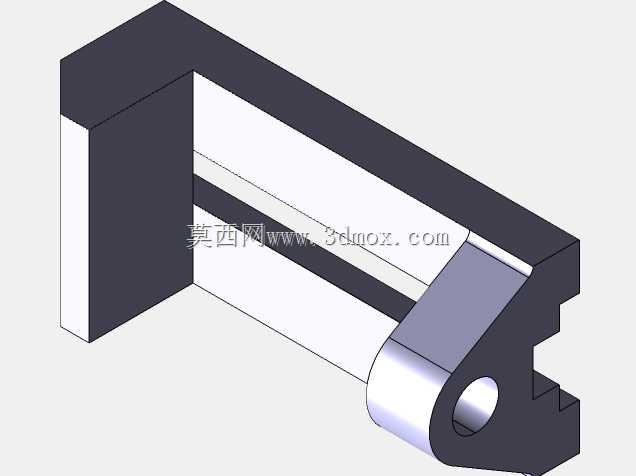

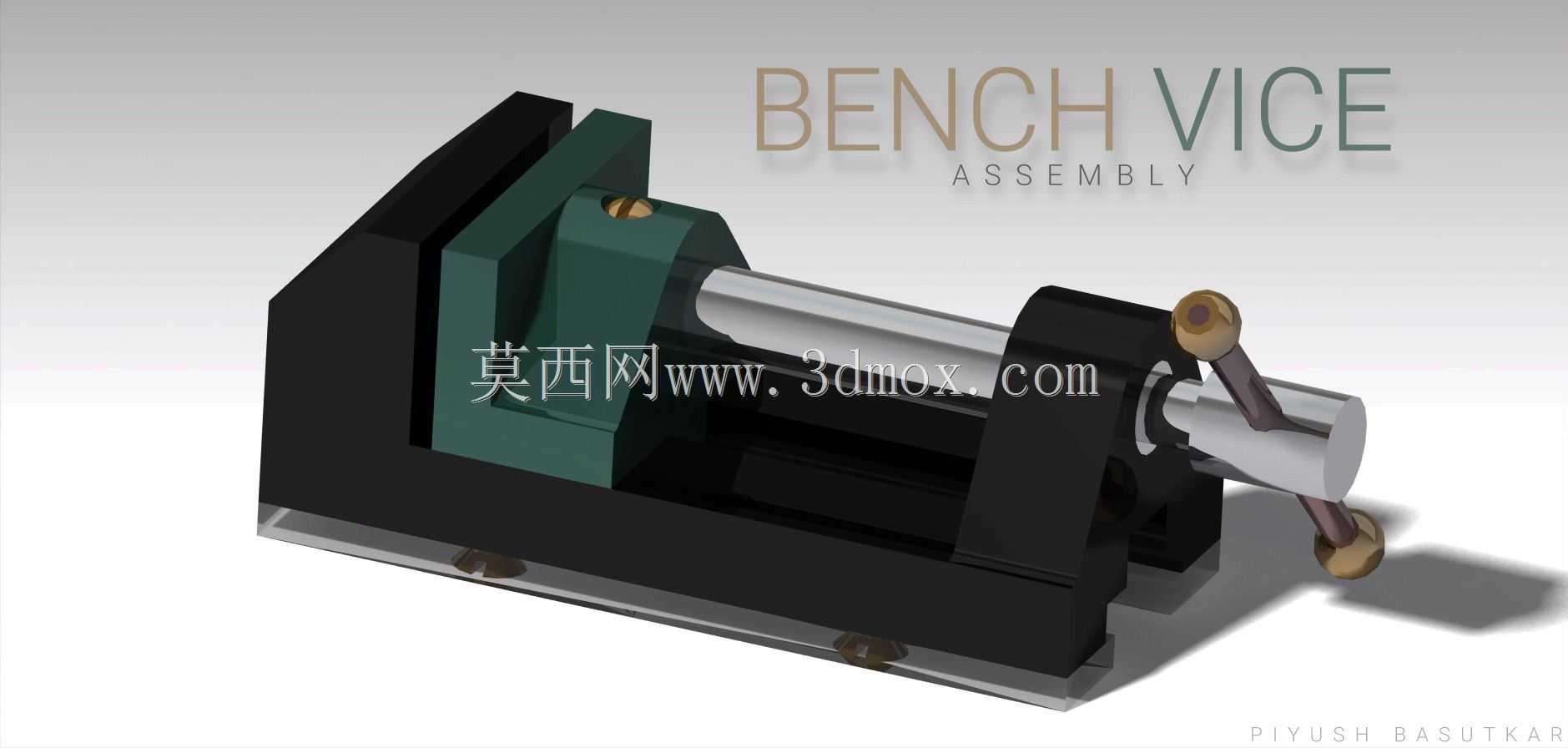

台钳是机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，核心作用是将待加工工件牢牢固定在作业工位上，避免工件在锉削、锯切、錾削、钻孔、攻丝、装配调校等操作过程中出现位移、晃动，保障作业精度与操作安全。这款台钳采用经典的机用台钳结构布局，整体由固定钳身、活动钳身、夹持钳口、传动丝杆、摇动手柄、底座安装结构几大核心部分组成，固定钳身与底座采用一体化刚性结构设计，可通过底部的安装孔位使用螺栓紧固在钳工工作台、机床辅助工作台面上，安装边界适配常规宽度的工业工作台，不会占用过多操作空间，同时能保障大夹持力下的整体结构稳定性。钳口部分采用可拆卸式设计，钳口工作面加工有交叉防滑齿纹，能够在夹持金属工件时提供足够的摩擦力，避免工件受加工外力时打滑，同时可根据加工需求更换软钳口，适配表面精度要求较高的工件夹持，防止夹伤工件表面。传动部分采用梯形丝杆传动结构，具备良好的自锁性能，当摇动手柄带动丝杆旋转推动活动钳身进给夹紧工件后，丝杆的自锁特性可以保证夹持力不会自行消退，维持稳定的夹持状态，活动钳身的滑动导轨与固定钳身的导向面采用精密配合设计，进给过程顺滑无卡滞，钳口开合行程覆盖常规中小型零件的夹持尺寸范围，能够满足绝大多数日常机加、装配、维修作业的夹持需求。设计过程中充分考虑了实际操作的人机工程特性，摇动手柄的长度与握持直径适配人手施力的力矩范围，操作人员无需借助额外加力杆即可输出足够的夹持力，同时手柄端部采用可转动的铜质端头，摇转操作时不会磨手。整体结构的受力路径经过优化，夹紧作业时的作用力沿钳身、底座直接传递到安装工作台面，结构应力分布均匀，长期承受大夹持力也不会出现钳身变形、导轨磨损不均的问题，既可以固定在车间固定工位的钳工台上作为长期作业工装使用，也可以临时安装在移动作业台、设备辅助台面上承担临时夹持任务，在五金加工、设备维修、模具修配、学生金工实训等场景中都能发挥稳定可靠的夹持作用。
