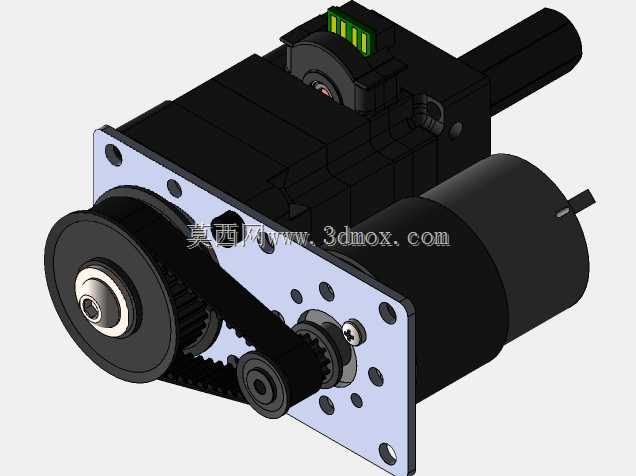

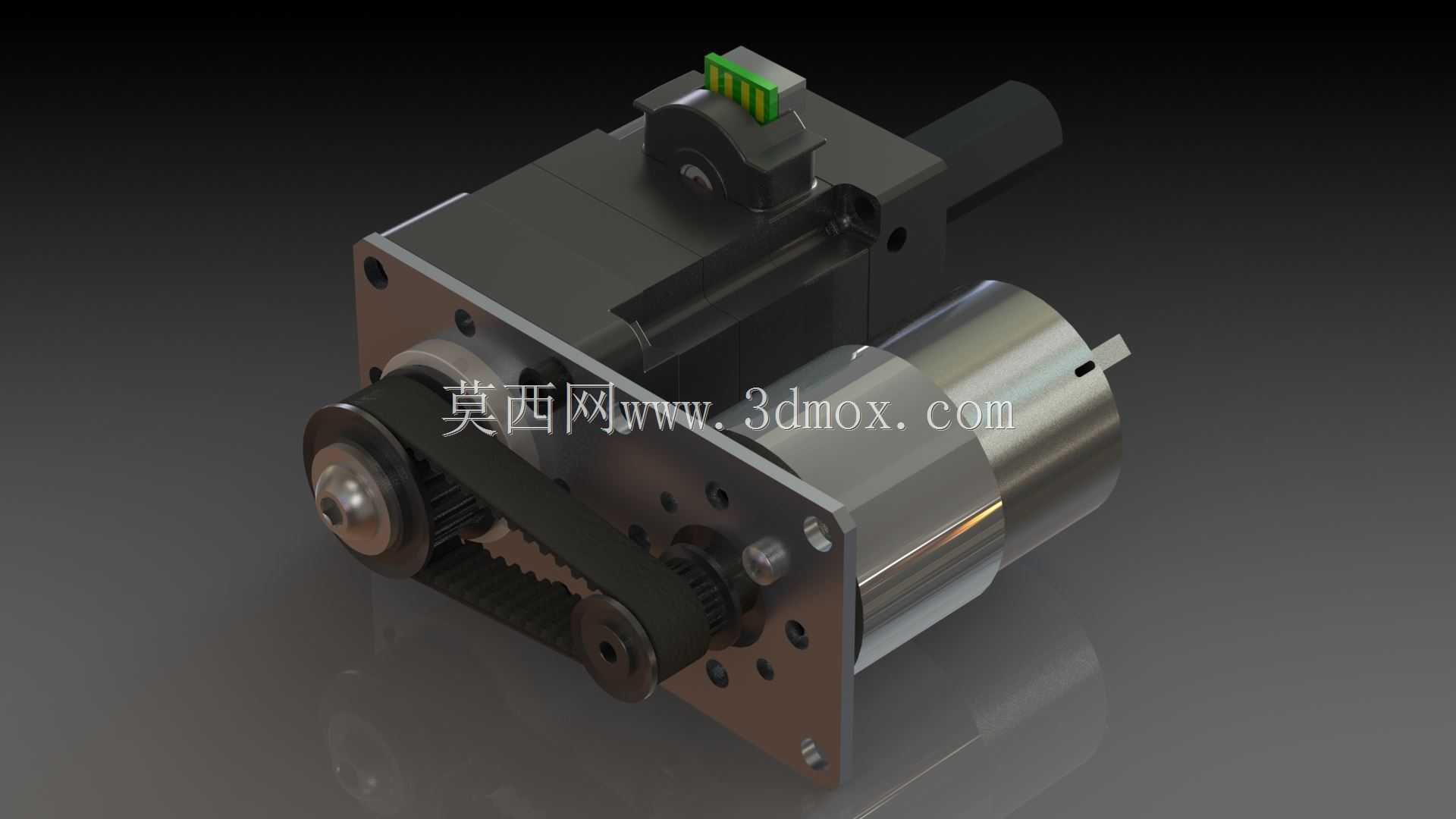

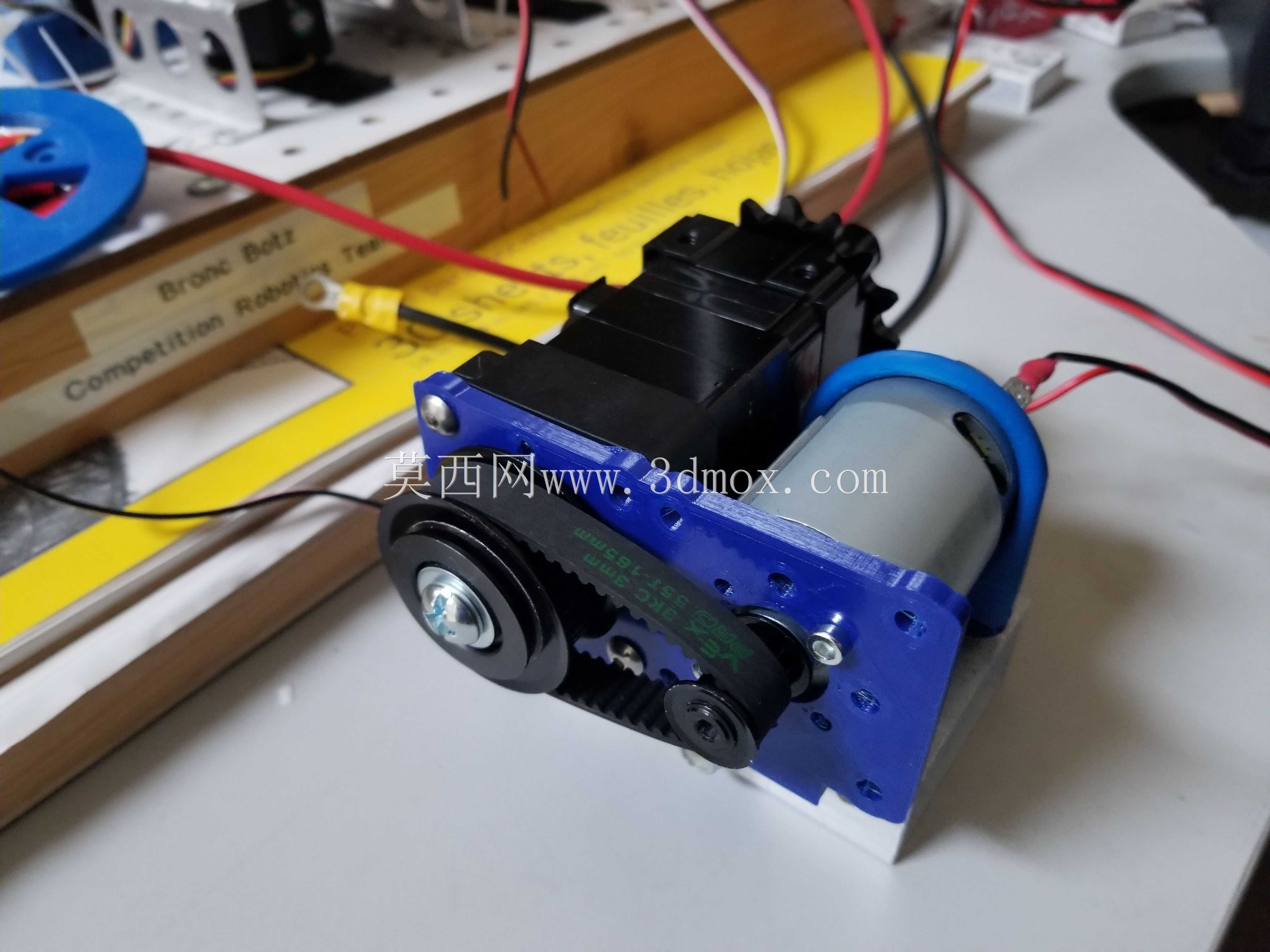

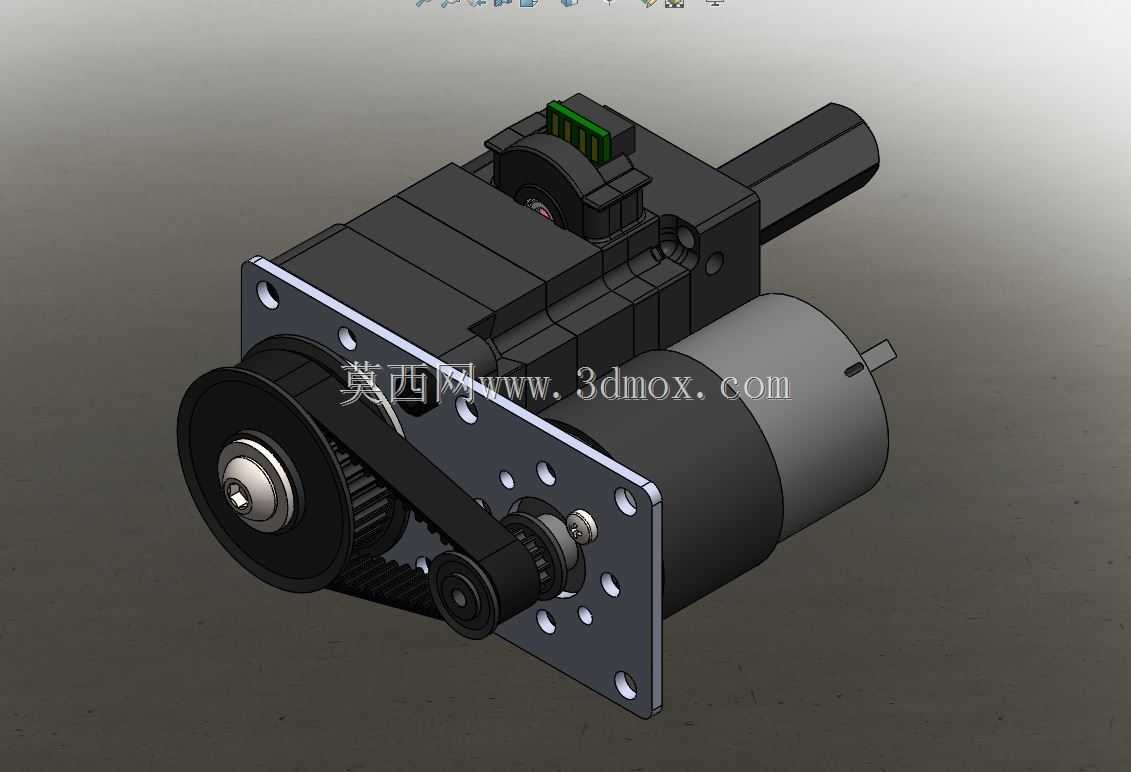

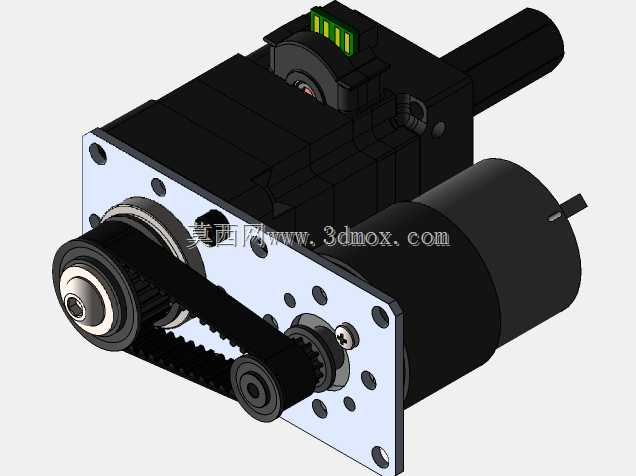

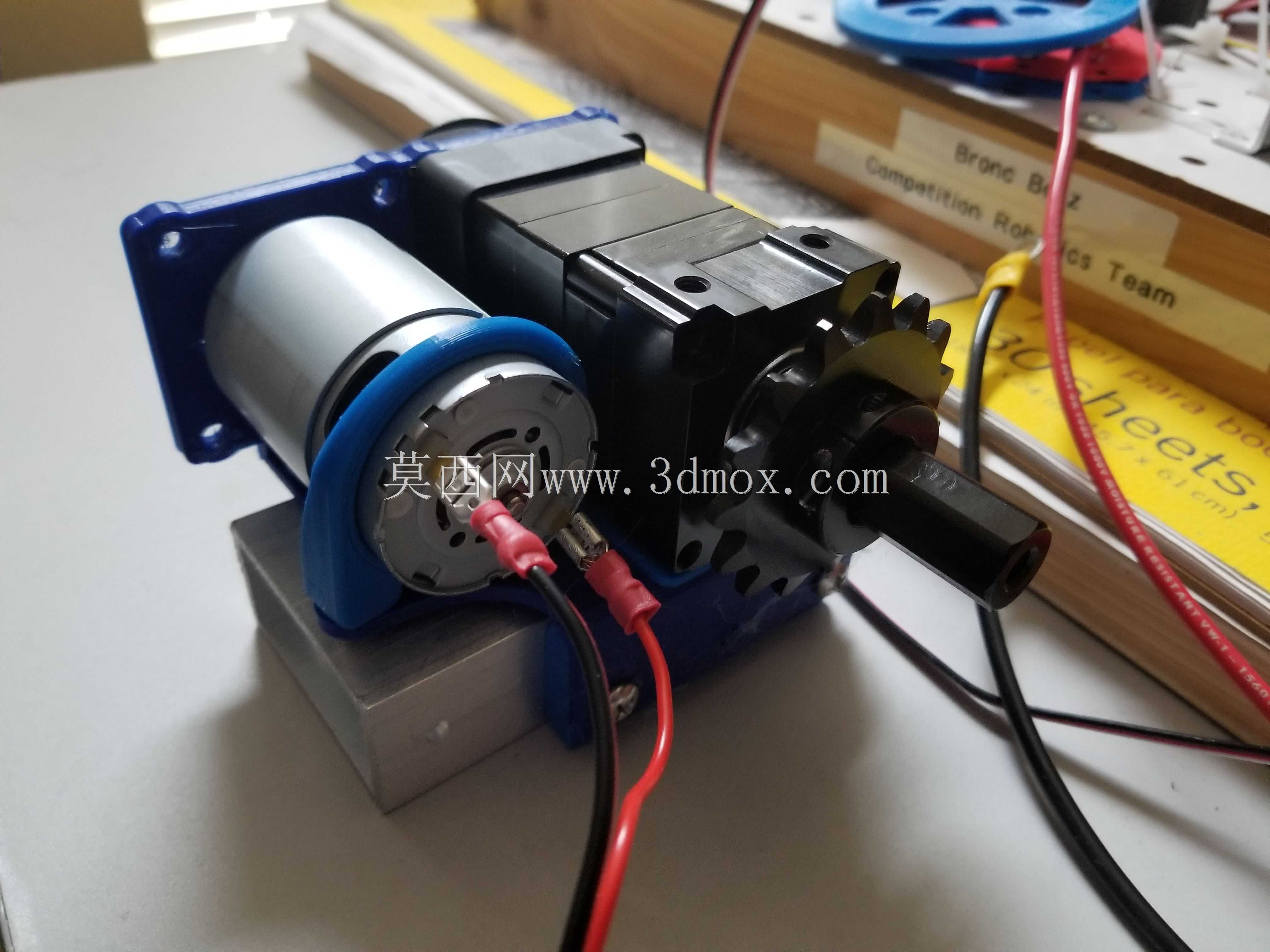

带编码器的Versa180行星传动结构

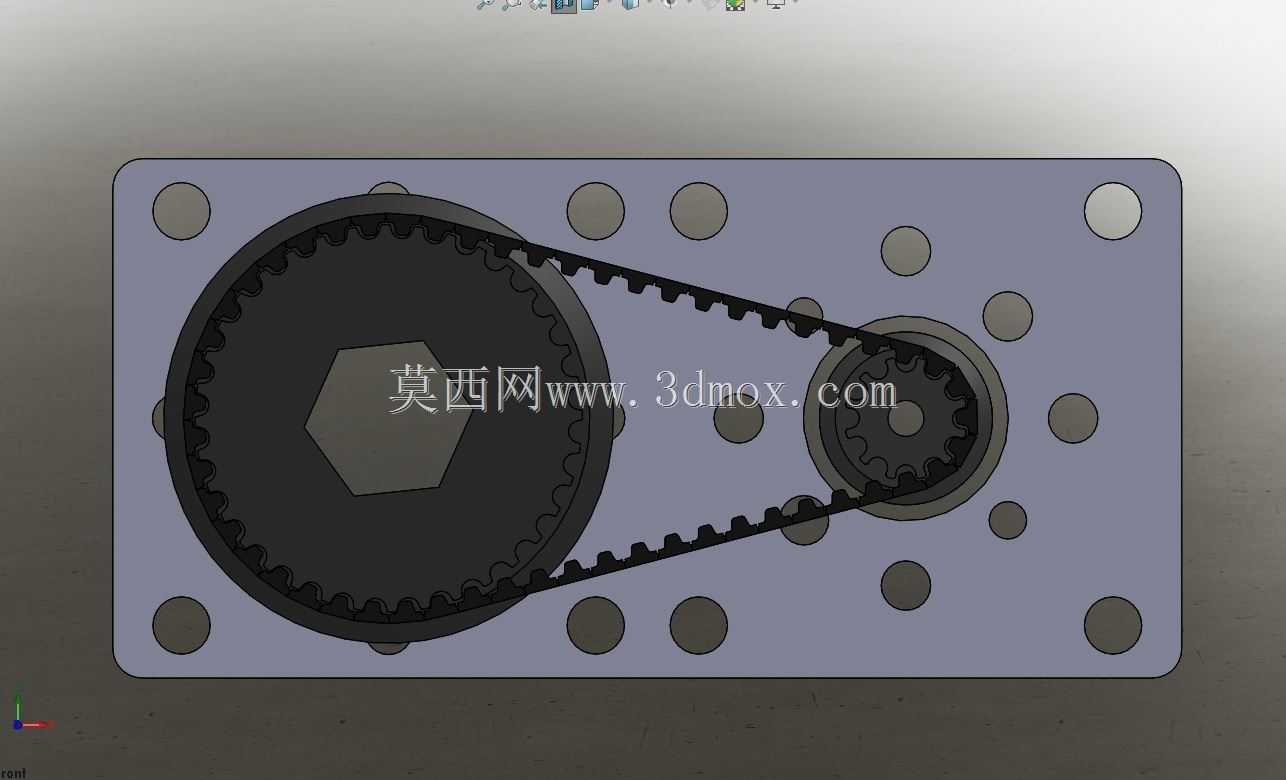

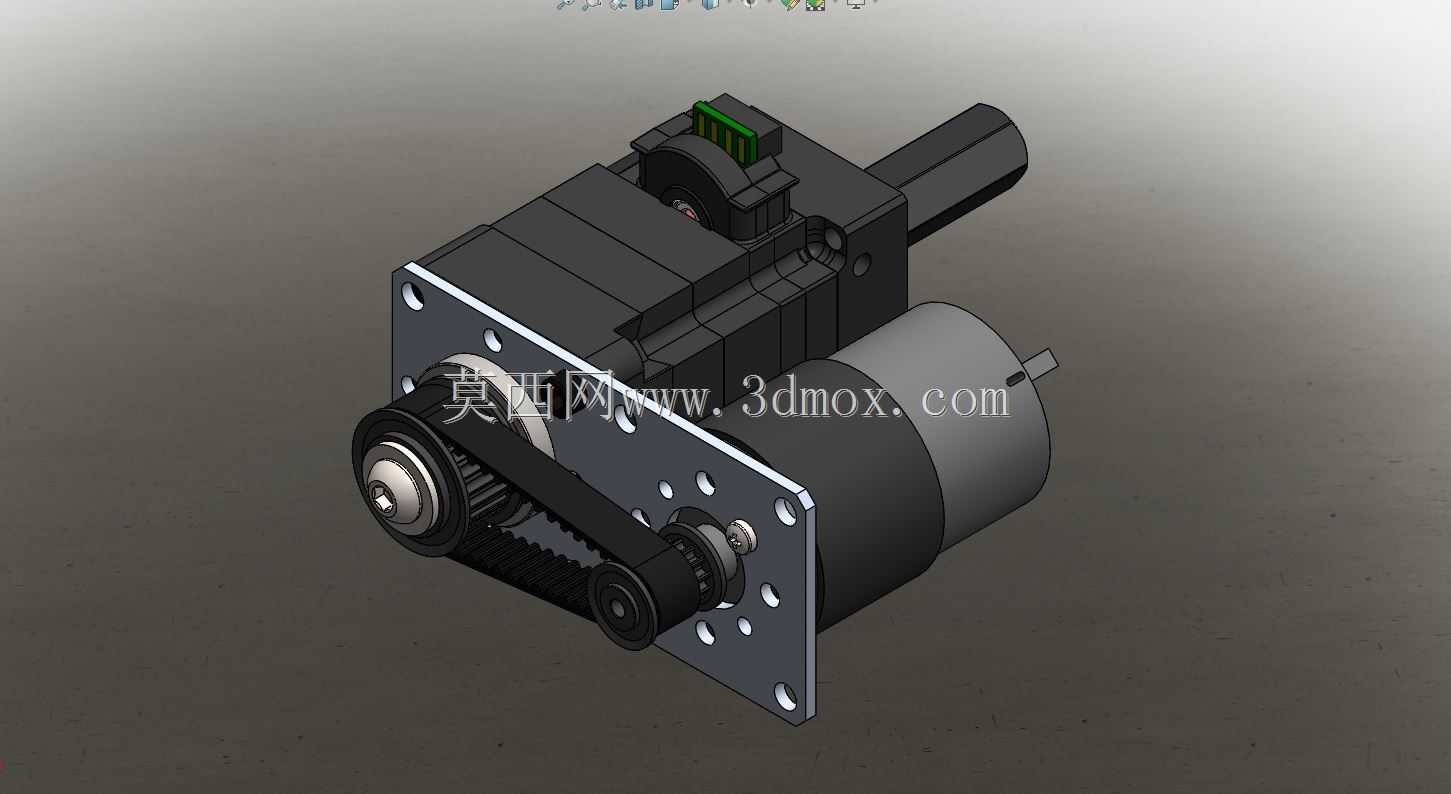

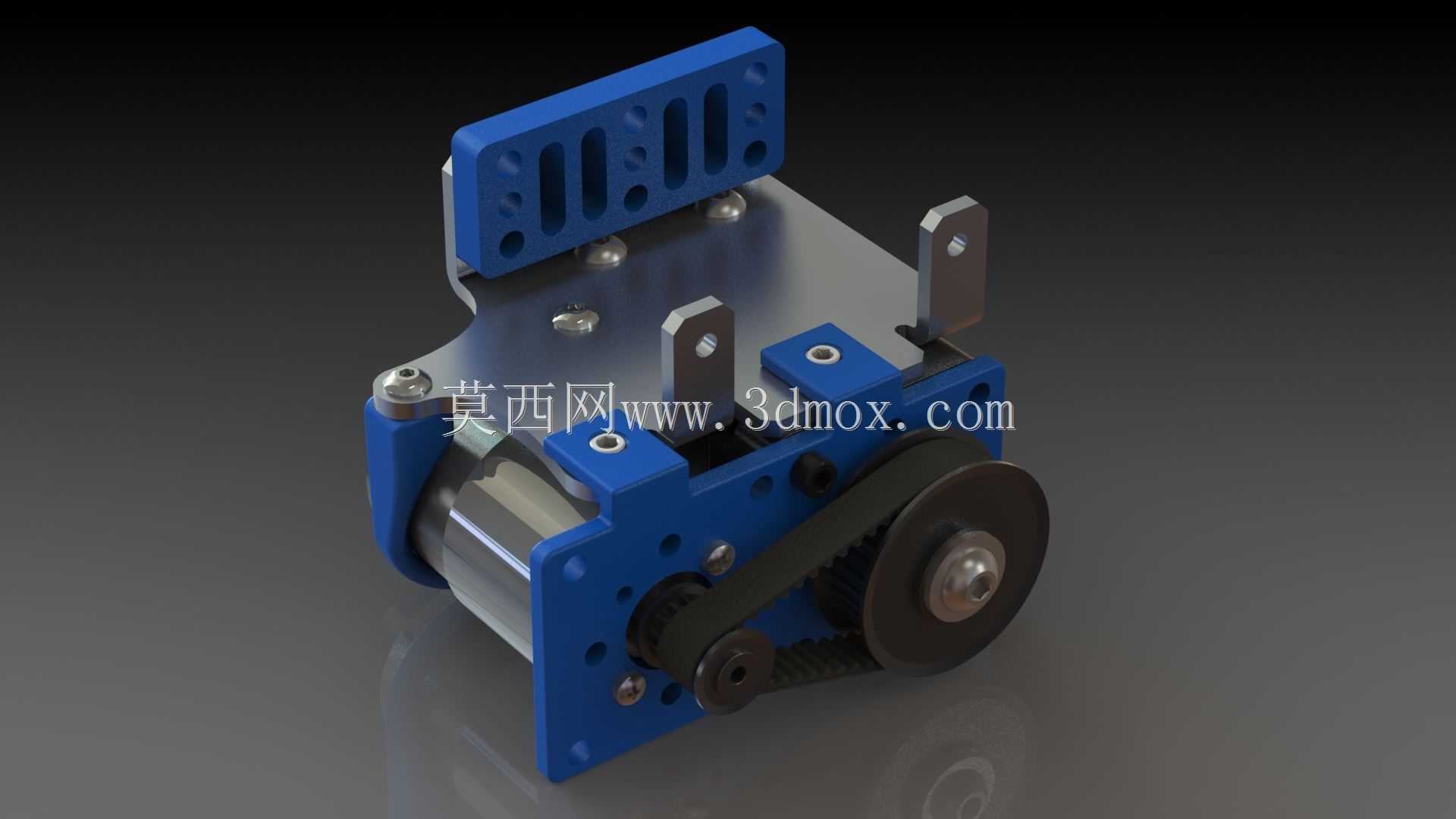

该行星传动结构主要面向教育机器人竞赛、小型自动化实验装置、桌面级精密传动模组等应用场景，可作为小型移动机器人、机械臂关节、教学演示实验台的核心动力传递单元，适配低转速大扭矩的动力输出需求，能够在紧凑的安装空间内完成动力的减速增扭传递，解决小型直流电机输出转速过高、扭矩不足无法直接驱动负载的问题。整套传动结构在原有行星减速架构基础上，集成了编码器安装位与同步带传动副，输入端可适配常规小型直流驱动电机，通过同步带完成电机输出轴到行星减速级的动力衔接，同步带传动的设置可缓冲电机启动瞬间的冲击载荷，同时灵活调整电机与减速主体的相对安装位置，进一步压缩整体结构的占用空间。行星减速级采用多行星轮均载设计，可将输入的高转速低扭矩动力按照固定传动比转换为低转速大扭矩输出，传动过程平稳，回程间隙小，可满足需要精准位置控制的传动场景需求。集成的编码器可实时采集输出端的转动角度与转速数据，为整套传动系统的闭环控制提供反馈信号，方便使用者精准调控输出转速、转动角度与输出扭矩，适配需要精准位置控制的作业需求。结构设计上充分考虑了组装便利性，各零部件的安装定位边界清晰，安装孔位采用标准化间距设置，可直接与常规的vex结构件、铝型材搭建的实验机架完成适配固定，不需要额外加工定制转接件。整体外形采用方正的模块化布局，电机安装侧、输出轴侧、编码器安装侧的边界清晰，各部件无突出的干涉结构，安装时可根据实际机架空间选择水平或立式安装方式，输出轴可直接连接负载轮、传动齿轮、联轴器等执行部件，适配不同的终端作业需求。整套结构的各部件配合公差经过合理设计，既保证传动过程中齿轮啮合顺畅无卡滞，又能控制整体的装配难度，使用者可按照装配逻辑快速完成整套结构的组装与调试，同步带张紧结构的设置也方便后期维护时调整传动带的张紧度，延长整套传动结构的使用寿命。
