卡车底盘车架结构三维设计作品

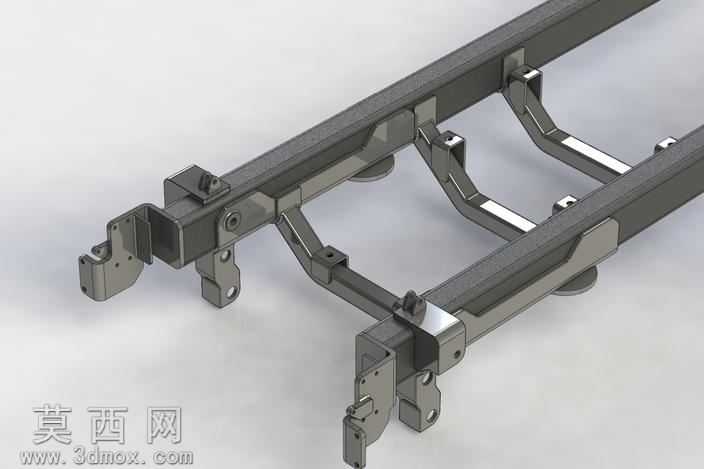

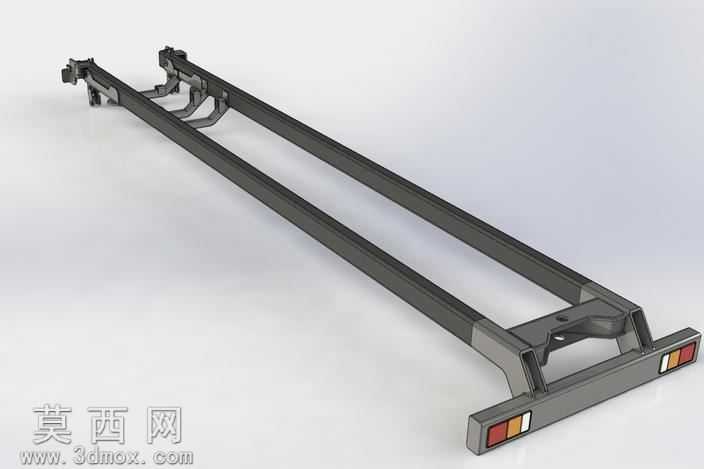

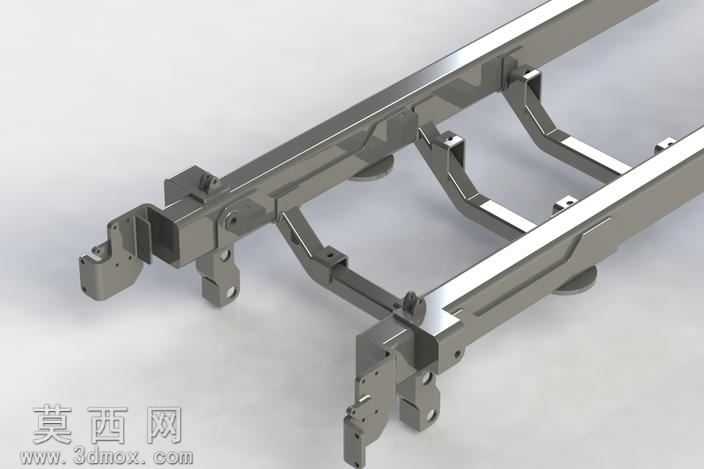

本作品为卡车底盘车架的三维参数化设计模型，建模过程严格遵循商用车底盘的实际工程设计逻辑，以SolidWorks为核心建模工具，采用自底向上与自顶向下结合的建模思路完成整体结构搭建。建模初期先确定车架的核心设计基准，以两根平行布置的纵梁作为核心承载基体，纵梁截面采用商用车常用的槽型截面设计，通过拉伸、切除等基础特征完成纵梁主体轮廓构建，同时预留出悬架安装、动力总成固定、驾驶室连接等位置的安装孔位与连接接口，所有孔位的位置度、尺寸公差均参考实际卡车底盘的装配要求设定，保证模型具备工程参考价值。在横梁结构设计上，根据底盘不同位置的承载需求匹配差异化的横梁结构，前部区域采用加强型冲压成型横梁，用于承接发动机前悬置的安装载荷，中部区域采用变截面槽型横梁兼顾抗扭与轻量化需求，后部区域采用封闭式箱型横梁提升后悬架安装区域的结构刚度，每处横梁与纵梁的连接位置均设计了对应连接支架，支架通过凸台、倒角、圆角等特征还原真实冲压件的工艺细节，避免应力集中的结构设计缺陷。材质渲染阶段，针对不同部件的实际材质属性匹配对应渲染参数，纵梁与横梁主体赋予热轧钢材材质，调整金属粗糙度、反射率参数还原商用车车架的哑光金属质感，连接支架、安装吊耳等部件赋予经过表面处理的铸钢材质，安装螺栓、销轴等标准件赋予镀锌金属材质，通过分层材质设置清晰区分不同功能部件，提升模型的视觉辨识度。结构设计上充分考虑卡车底盘的实际受力特性，纵梁采用变厚度设计，承载集中区域适当增加壁厚，非核心承载区域优化壁厚实现轻量化，所有连接位置均设计了对应的加强筋结构，在不额外增加过多重量的前提下提升局部结构强度，横梁与纵梁的连接位置预留了标准件装配间隙，还原真实底盘的装配关系，模型整体结构完整，各部件间的装配约束清晰，可直接用于底盘结构教学、改装方案验证、零部件干涉检查等场景，能够直观展示卡车底盘车架的核心承载结构与连接逻辑，为商用车底盘相关设计工作提供直观的三维参考。
