实验室环形支架用试管固定夹具结构

这款夹具主要应用于各类化学、生物、医学实验室的常规实验操作场景，是实验室支架配套的核心夹持部件，专门用来在环形支架上固定不同规格的试管，适配滴定、加热反应、试剂静置、样品观测等多类实验操作的装夹需求，能够在实验过程中为试管提供稳定的支撑，避免试管倾倒造成试剂洒漏、实验中断甚至安全隐患，是理化实验室基础操作中使用率较高的配套工装部件。

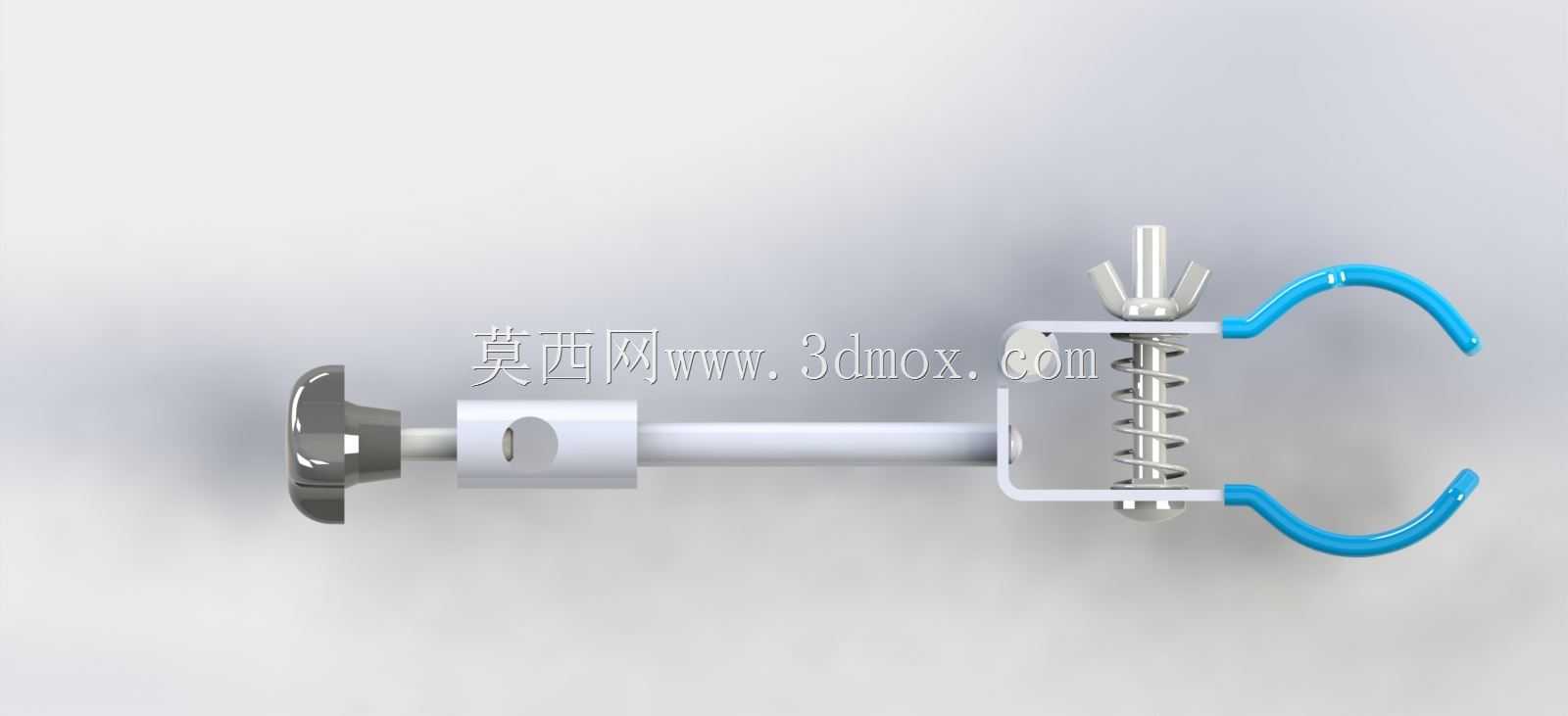

从实际用途来看，该夹具可适配常规口径的玻璃试管、硬质塑料试管，夹持端的弧形双爪结构能够贴合试管外壁的圆柱曲面，不会在装夹过程中对玻璃试管造成过度挤压导致破裂，同时也能保证装夹的稳固性，即使在试管加热、轻微震荡操作的场景下，也能保持试管位置不发生偏移。夹具的杆身部分可插入实验室通用三脚架、环形铁架台的立杆固定座中，通过侧方的锁紧旋钮调整夹具的整体高度、水平伸出长度以及夹持角度，能够适配不同实验操作的位置需求，比如调整试管高度匹配酒精灯外焰加热位置，或是调整倾斜角度满足滴定操作的接液要求。

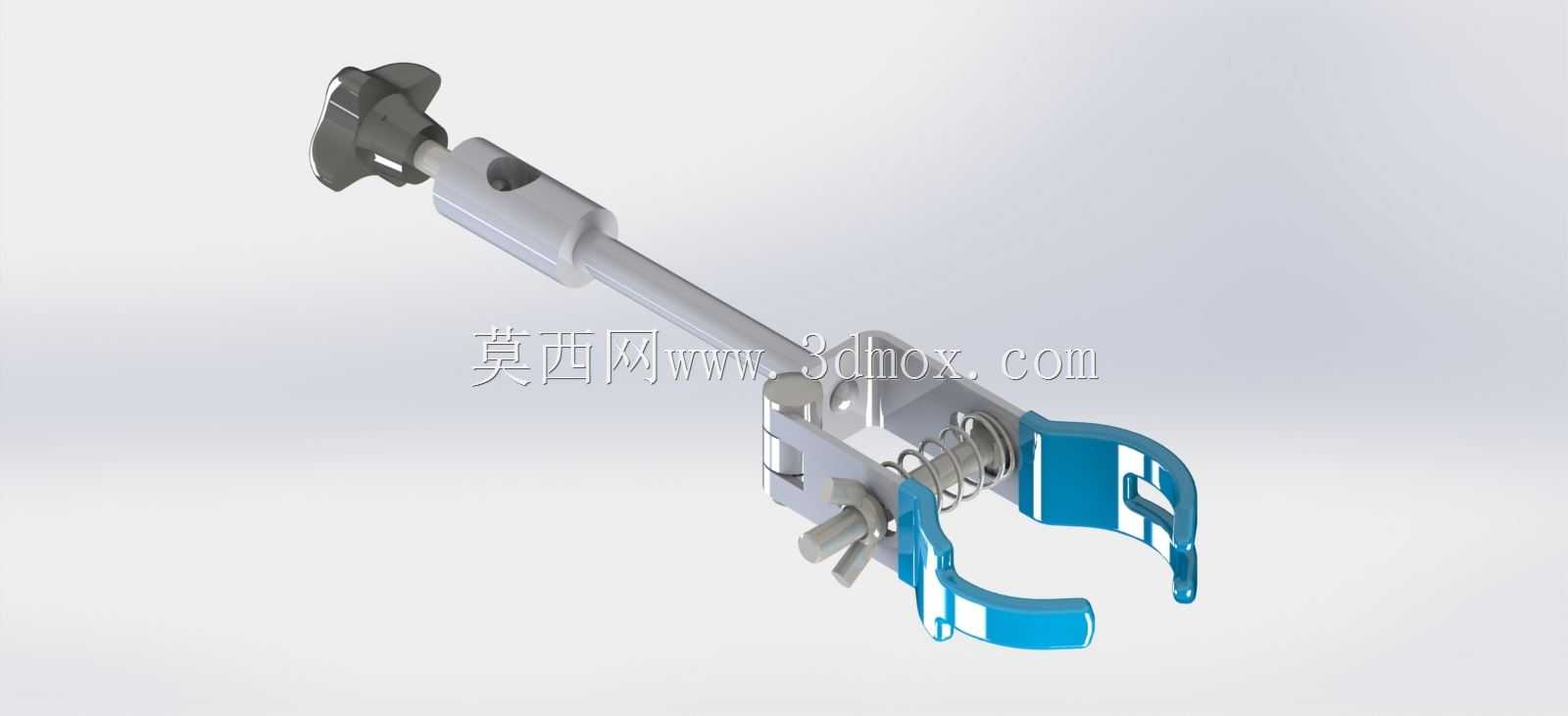

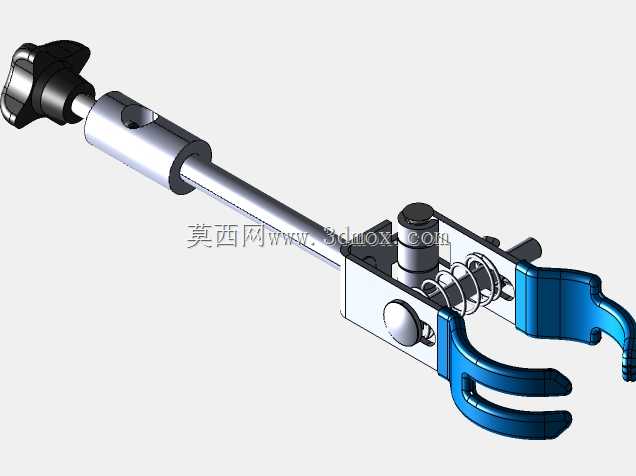

从功能特性来看，该夹具采用弹簧预紧的夹持结构，夹持爪与主体支架之间设置了复位弹簧，在开合夹持爪时弹簧能够提供均匀的夹持力，既可以快速开合完成试管的取放，也能通过弹簧的自适应伸缩适配一定范围内不同管径的试管，无需针对每一种管径的试管单独调整夹持行程，操作便捷性较高。夹持爪的接触部位做了加宽圆弧处理，增大与试管外壁的接触面积，降低局部压强，减少玻璃试管被夹碎的风险。杆身与夹持主体的连接部位设置了角度调节结构，可实现夹持端在垂直平面内0到90度的角度调整，满足试管直立、倾斜放置的不同实验需求。

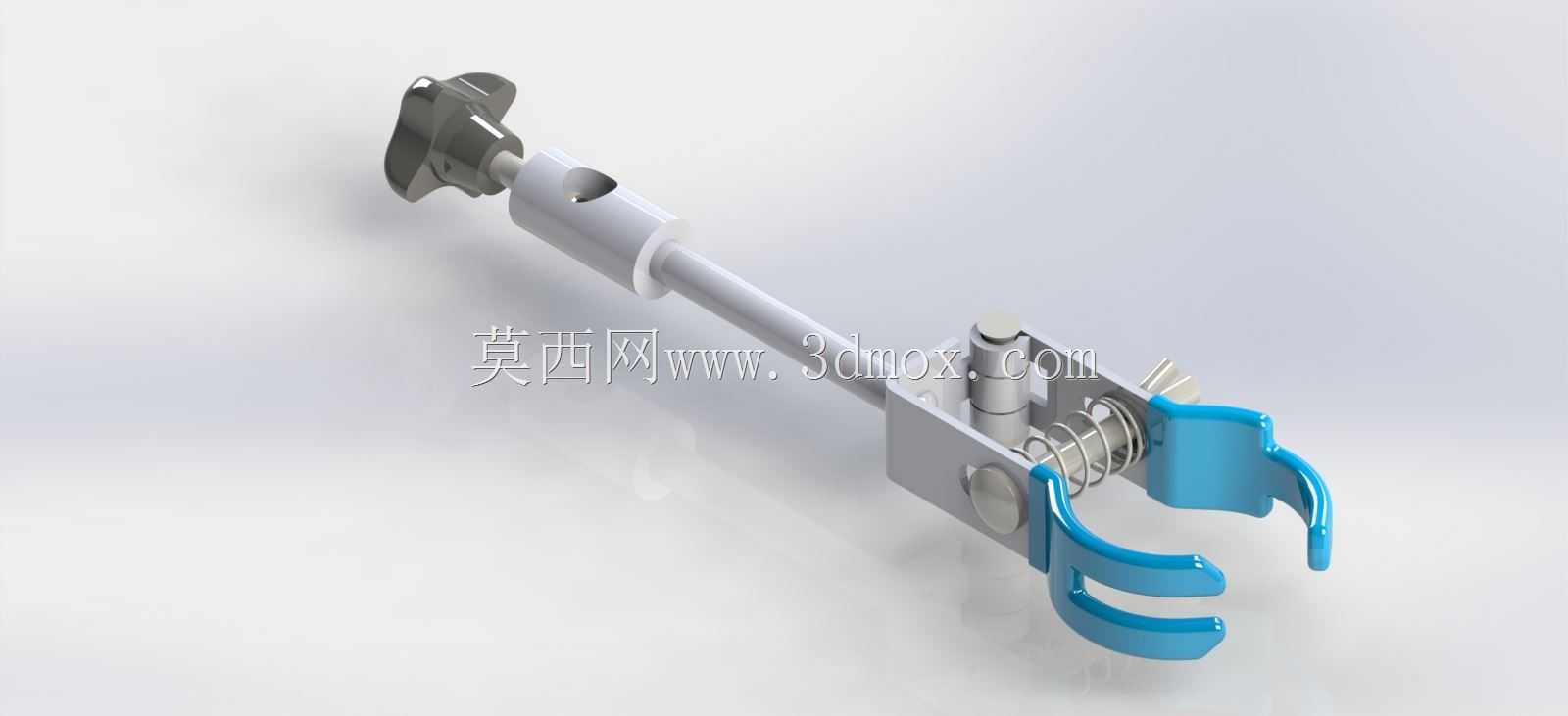

在设计思路上，这款夹具优先考虑实验室操作的实用性与安全性，整体结构采用模块化拆分设计，杆身、夹持主体、弹簧、夹持爪、锁紧旋钮均可单独拆分更换，当某一部件出现磨损、损坏时无需整体更换夹具，降低实验室耗材的使用成本。夹持端的蓝色部件采用耐化学腐蚀的非金属材质，能够耐受实验过程中常见的酸碱试剂飞溅、有机溶剂接触，不会因长期接触化学试剂出现脆化、开裂问题，金属主体部分做了防锈镀层处理，能够适应实验室潮湿、多试剂挥发的使用环境，延长夹具的整体使用寿命。操作端的旋钮做了滚花防滑处理，即使实验人员佩戴一次性防护手套也能轻松旋拧锁紧，不会出现打滑问题。

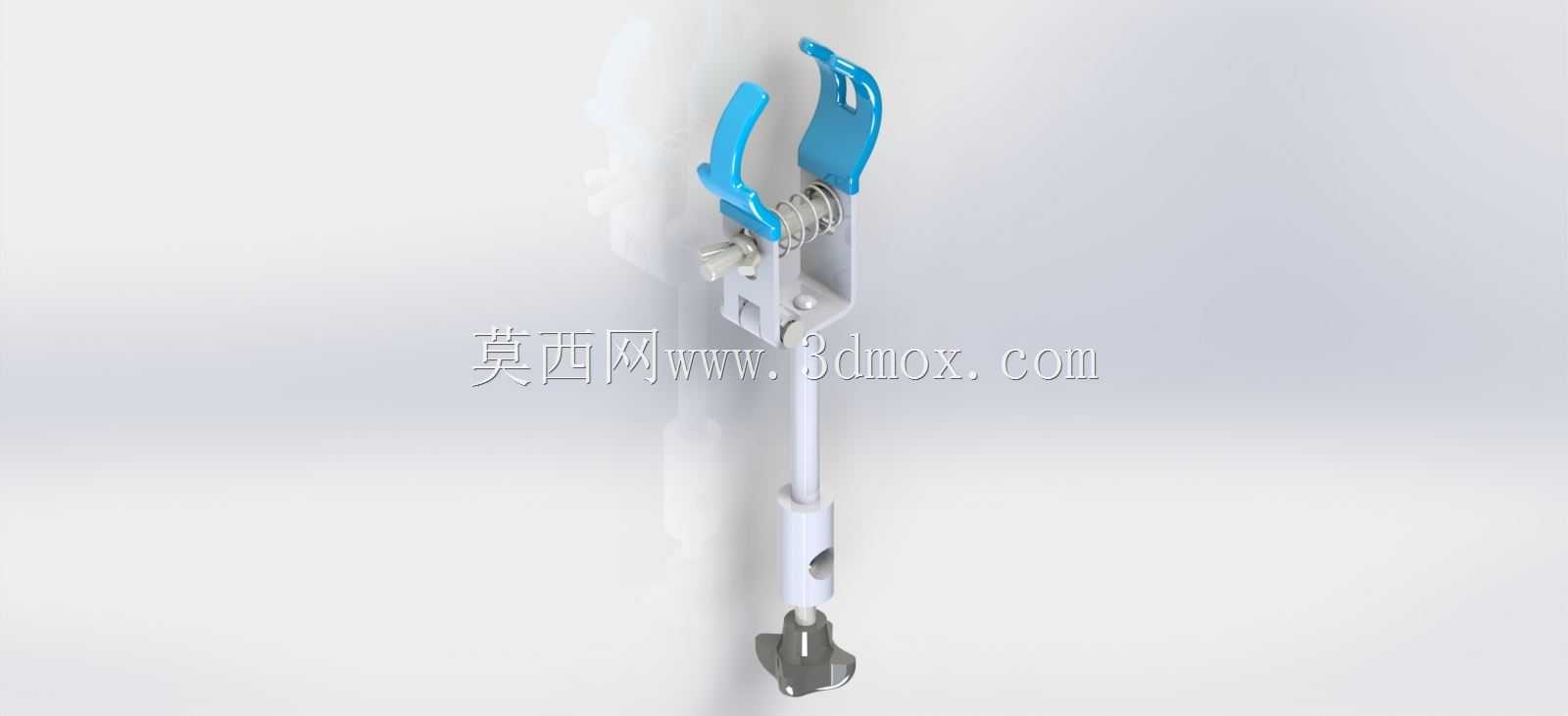

从外形尺寸与安装边界来看，该夹具的整体杆长适配常规实验室铁架台的固定座深度，插入固定座的杆身直径为通用标准尺寸，可直接适配市面绝大多数常规实验室环形支架、三脚架的安装孔位，无需额外加工转接部件。夹持爪的最大开合范围覆盖实验室常用的10ml到50ml常规试管外径，夹持端的伸出长度可满足试管与支架立杆之间留出足够操作空间，不会出现试管与支架立杆干涉、影响实验操作的问题，整体重量控制合理，安装在支架上不会出现头重脚轻导致支架倾覆的情况，能够保证实验装置整体的稳定性。
