带开关控制式V型磁力定位磁座

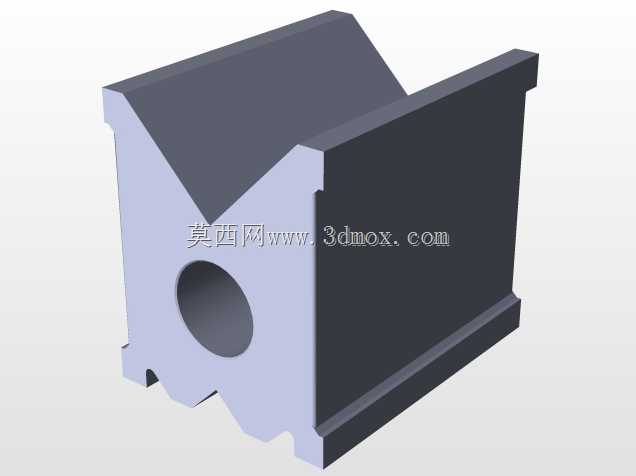

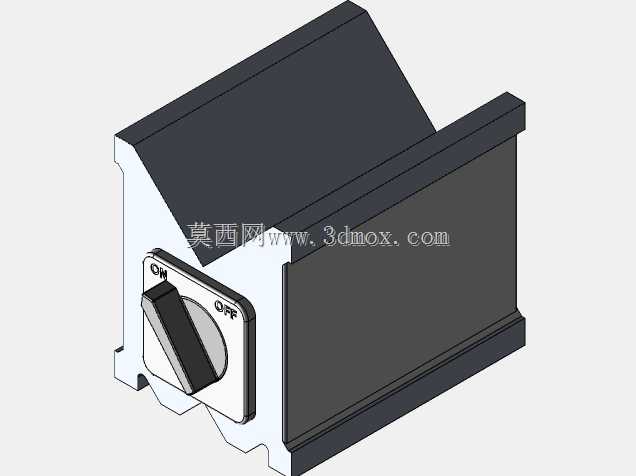

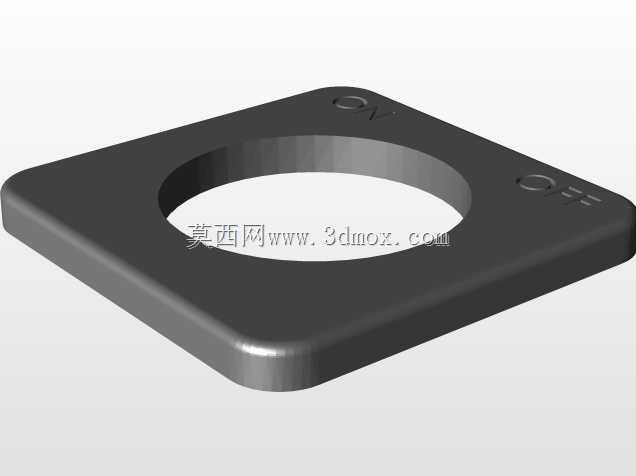

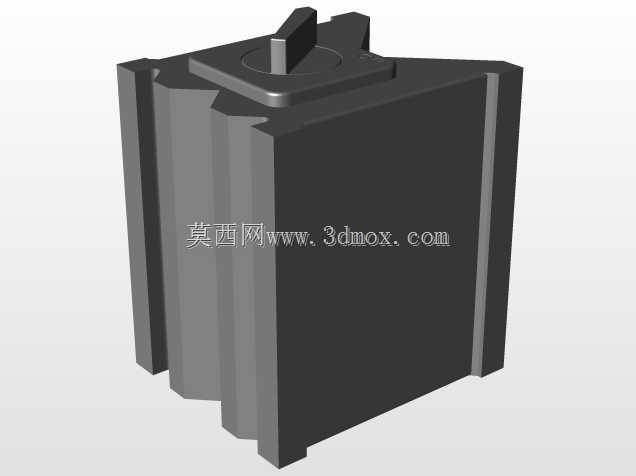

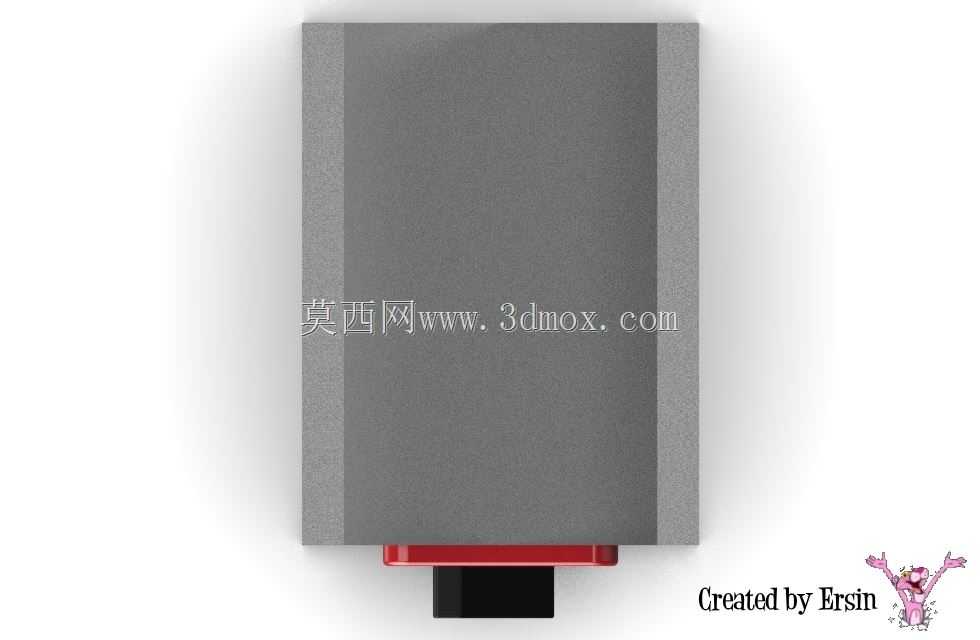

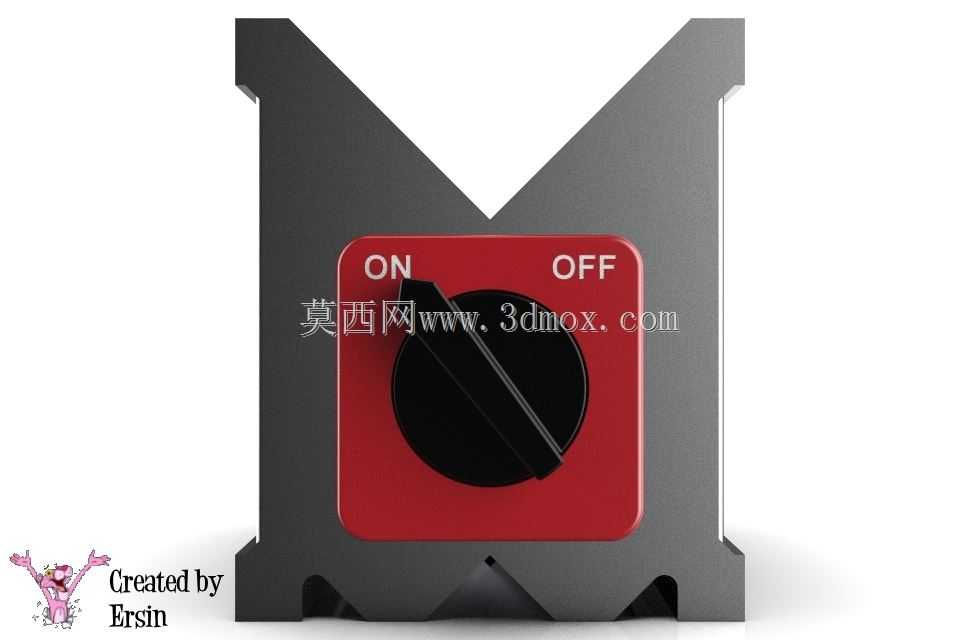

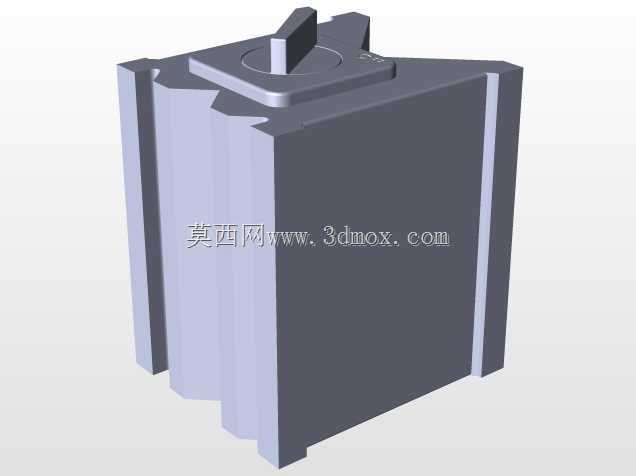

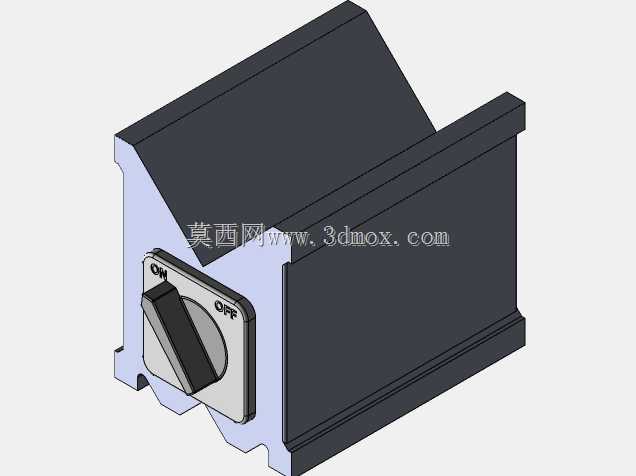

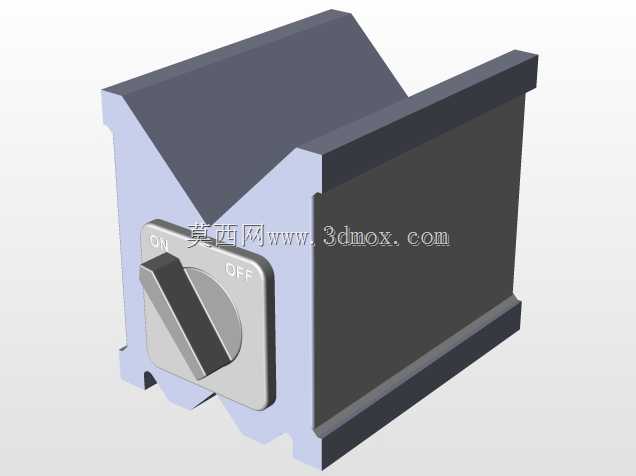

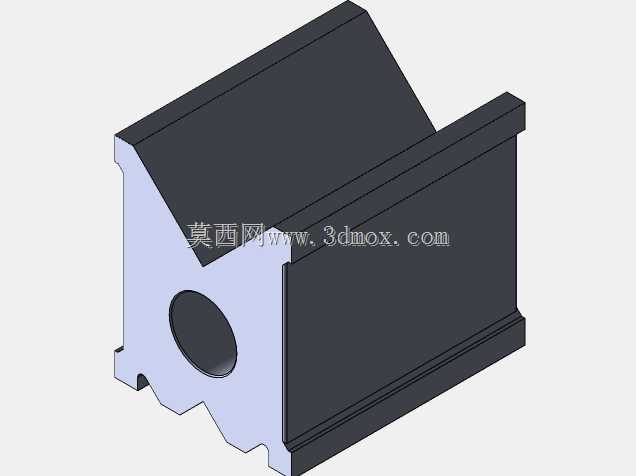

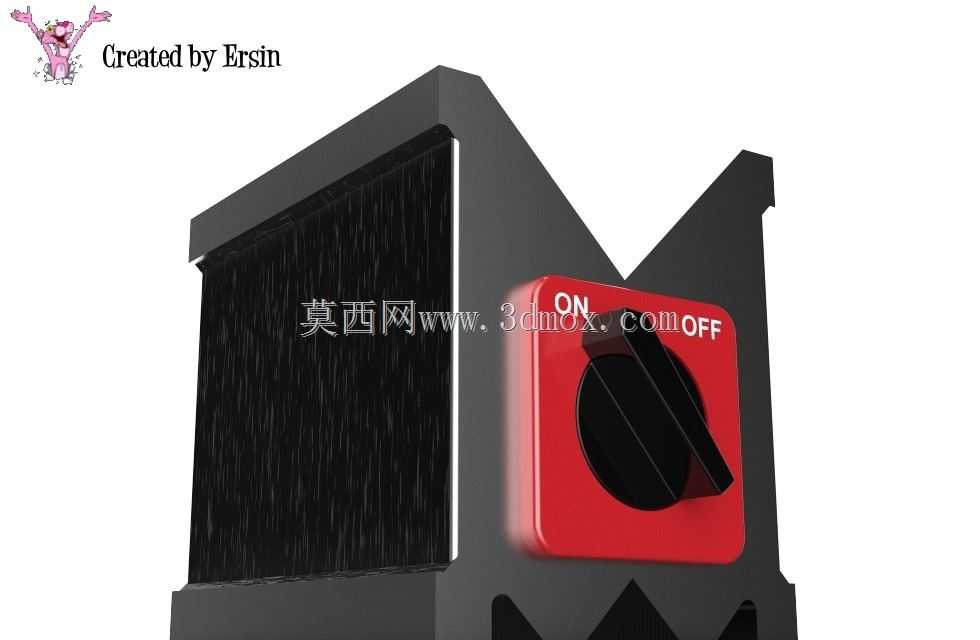

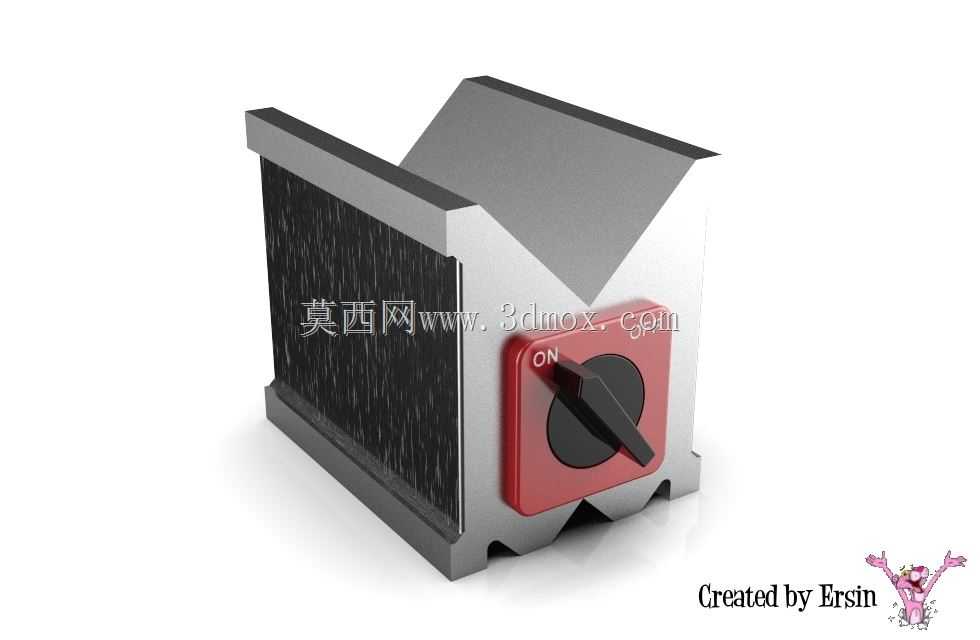

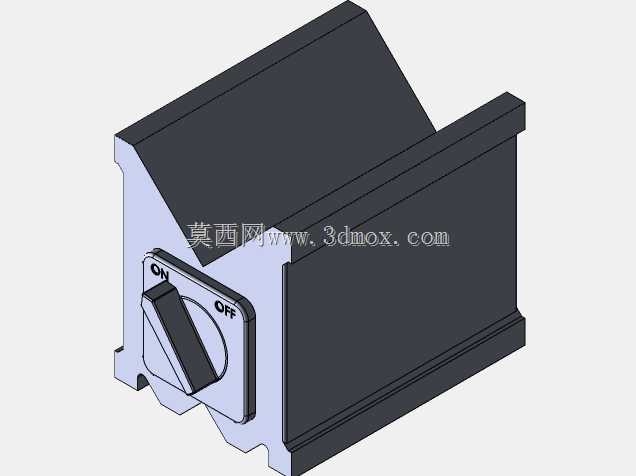

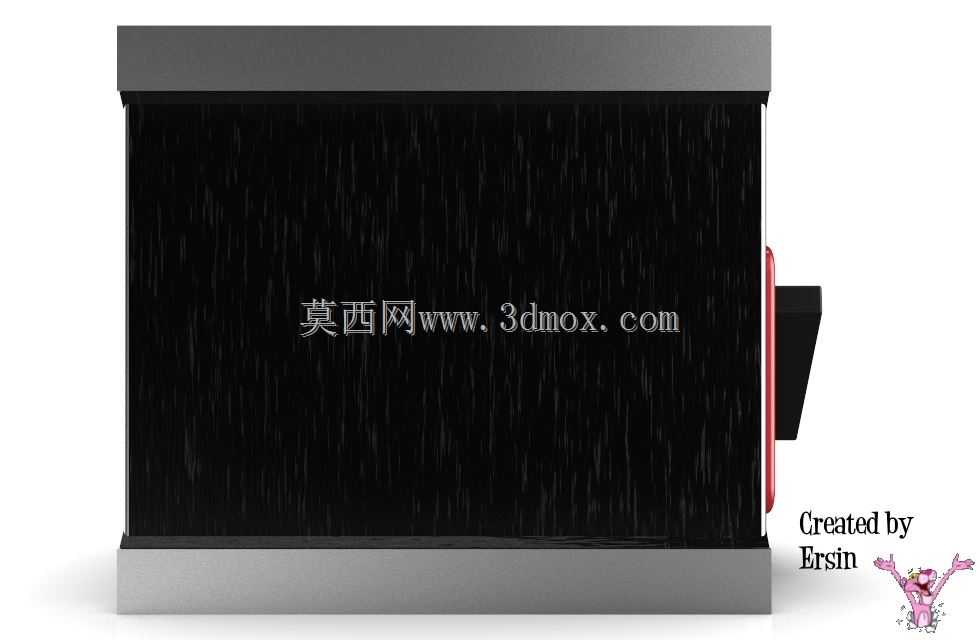

这款带开关控制的V型磁力定位磁座，是机械加工、工件检测、装配作业场景中十分常用的定位夹持工装，主要用于对导磁性金属工件进行快速吸附固定，尤其适配轴类、套类、小型块状零件的装夹定位需求，在磨床加工、线切割装夹、钳工划线、工件形位公差检测等工序中应用广泛，能够替代传统压板、螺栓装夹的繁琐操作，大幅缩短工件装夹准备时间，降低装夹过程中对工件表面的夹伤风险。产品主体采用高导磁合金材质打造，V型定位槽经过精密磨削加工，槽面角度控制精准，能够保证圆柱类工件放置后轴线与基准面保持平行，V槽底部设置的避让缺口可适配带小凸台、阶梯结构的轴类零件放置，避免工件放置时出现干涉。磁座侧面设置的旋钮式开关，通过旋转旋钮即可控制内部磁路的通断，开关拨至导通档位时，磁座工作面与V型槽面同时产生稳定磁吸力，可牢牢吸附在机床工作台、铸铁平台等导磁基准面上，同时对放置在V槽内的工件产生吸附固定作用；开关拨至断开档位时，内部磁路形成闭合回路，外部磁力快速消退，可轻松取下磁座或更换工件，操作十分便捷。磁座的侧面与底面均经过精磨处理，平面度、垂直度公差控制在微米级，能够保证装夹后工件的位置精度，满足精密加工与检测的定位要求。产品整体外形为方正块状结构，边角做了钝化处理，避免使用过程中划伤操作人员手部，安装时无需额外打孔固定，依靠自身磁力即可稳固吸附在导磁工作面上，可根据作业需求灵活调整摆放位置，适配不同尺寸工作台的使用需求，也可多个磁座组合使用，完成长轴类、大尺寸工件的多点定位支撑，在小型零件的焊接定位、模具装配找正等场景中也能发挥可靠的固定作用。磁座的磁力输出稳定，长期使用不会出现磁力明显衰减的问题，非工作面做了隔磁处理，避免吸附周边零散铁屑影响作业环境，开关旋钮的阻尼设置适中，旋转操作手感清晰，可明确感知档位切换状态，防止作业过程中误触导致磁力断开引发工件移位。
